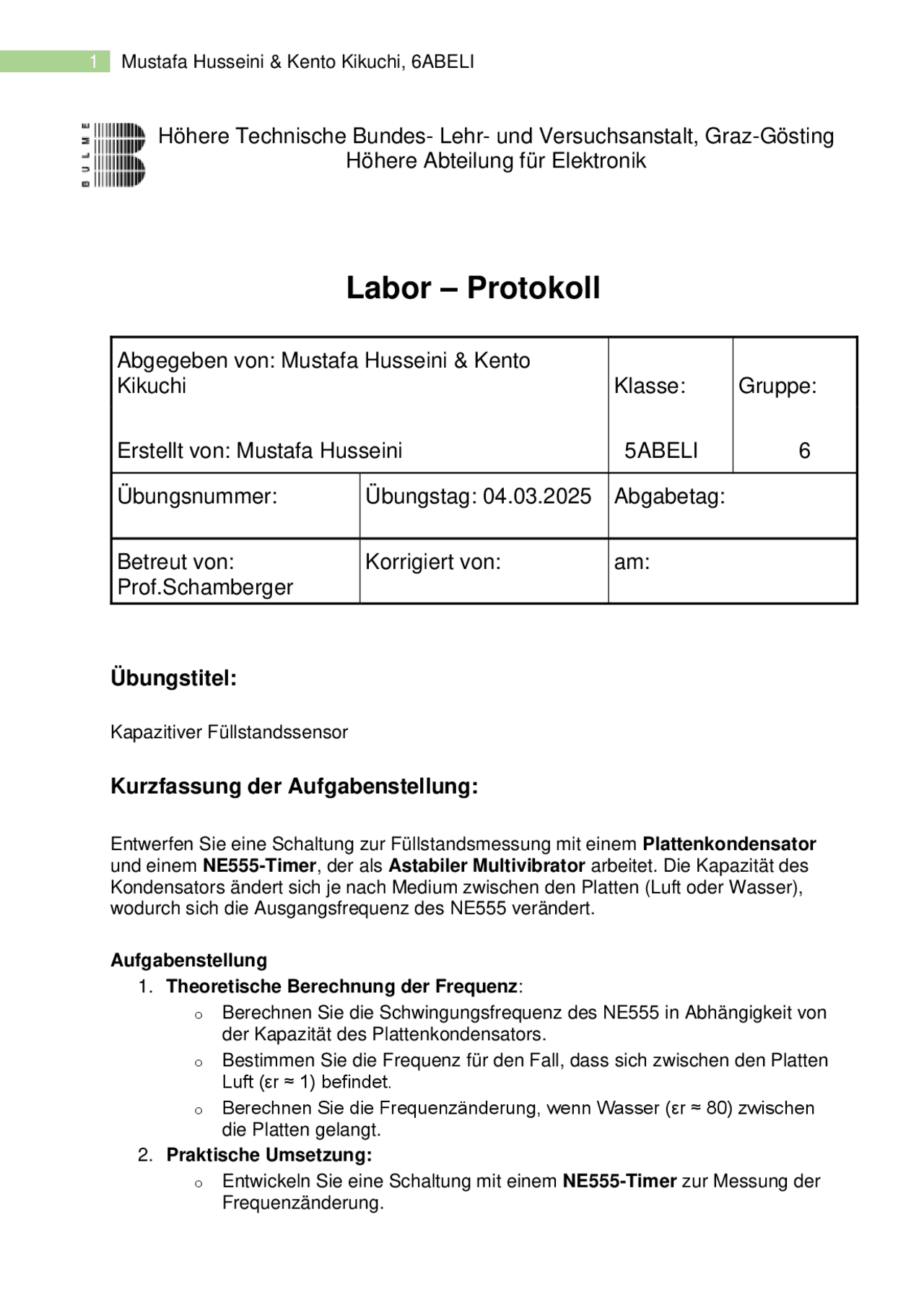

Mustafa Husseini & Kento Kikuchi, 6ABELI
Höhere Technische Bundes- Lehr- und Versuchsanstalt, Graz-Gösting
Höhere Abteilung für Elektronik
Labor – Protokoll
Abgegeben von: Mustafa Husseini & Kento
Kikuchi
Klasse:
Gruppe:
Erstellt von: Mustafa Husseini
5ABELI
6
Übungsnummer:
Übungstag: 04.03.2025
Abgabetag:
Betreut von:
Prof.Schamberger
Korrigiert von:
am:
Übungstitel:
Kapazitiver Füllstandssensor
Kurzfassung der Aufgabenstellung:
Entwerfen Sie eine Schaltung zur Füllstandsmessung mit einem Plattenkondensator
und einem NE555-Timer, der als Astabiler Multivibrator arbeitet. Die Kapazität des
Kondensators ändert sich je nach Medium zwischen den Platten (Luft oder Wasser),
wodurch sich die Ausgangsfrequenz des NE555 verändert.
Aufgabenstellung
1. Theoretische Berechnung der Frequenz:
o Berechnen Sie die Schwingungsfrequenz des NE555 in Abhängigkeit von
der Kapazität des Plattenkondensators.
o Bestimmen Sie die Frequenz für den Fall, dass sich zwischen den Platten
Luft (εr ≈ 1) befindet.
o Berechnen Sie die Frequenzänderung, wenn Wasser (εr ≈ 80) zwischen
die Platten gelangt.
2. Praktische Umsetzung:
o Entwickeln Sie eine Schaltung mit einem NE555-Timer zur Messung der
Frequenzänderung.
