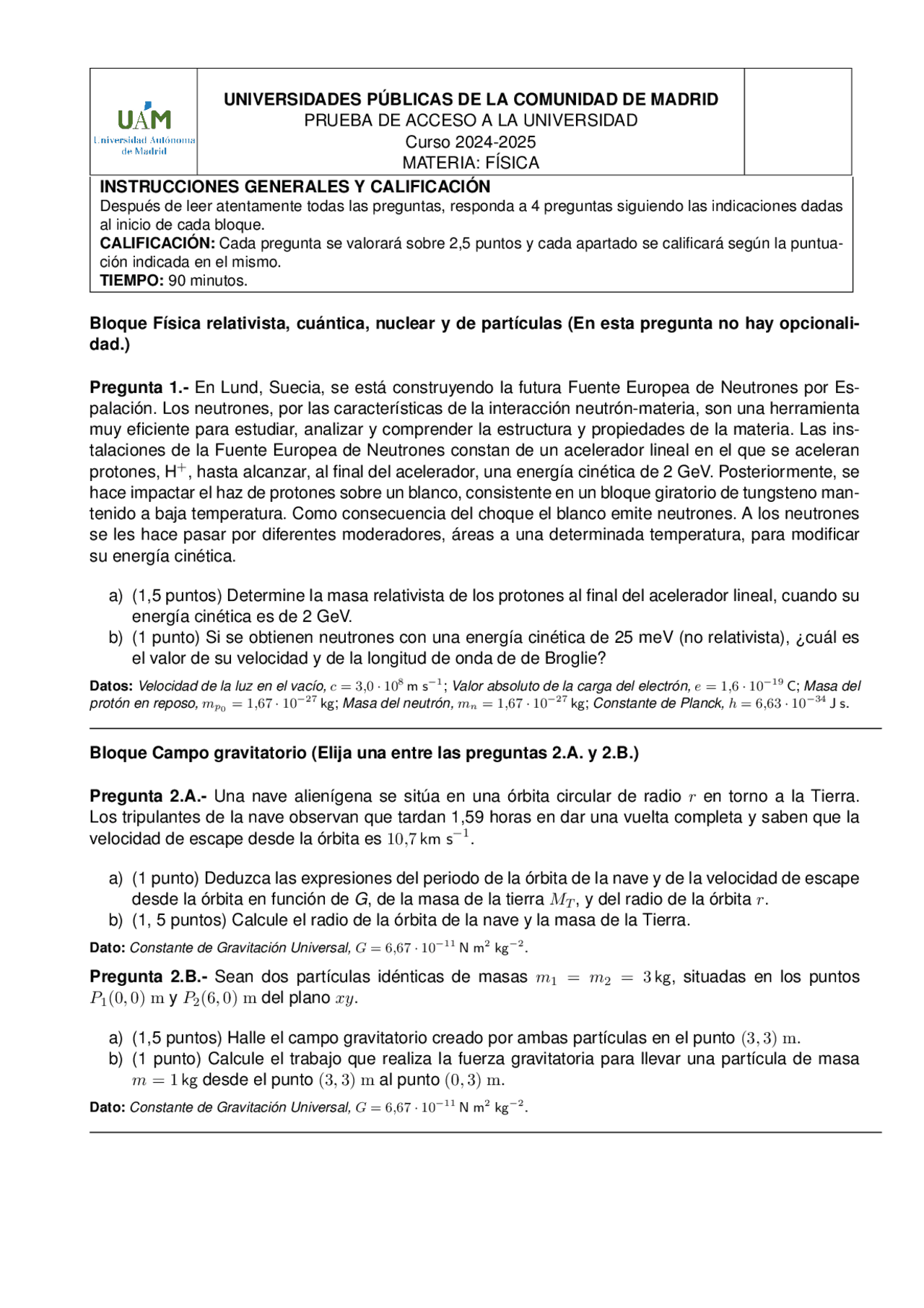

UNIVERSIDADES PÚBLICAS DE LA COMUNIDAD DE MADRID
PRUEBA DE ACCESO A LA UNIVERSIDAD
Curso 2024- MATERIA: FÍSICA INSTRUCCIONES GENERALES Y CALIFICACIÓN Después de leer atentamente todas las preguntas, responda a 4 preguntas siguiendo las indicaciones dadas al inicio de cada bloque. CALIFICACIÓN: Cada pregunta se valorará sobre 2,5 puntos y cada apartado se calificará según la puntua- ción indicada en el mismo. TIEMPO: 90 minutos.
Bloque Física relativista, cuántica, nuclear y de partículas (En esta pregunta no hay opcionali- dad.)
Pregunta 1.- En Lund, Suecia, se está construyendo la futura Fuente Europea de Neutrones por Es- palación. Los neutrones, por las características de la interacción neutrón-materia, son una herramienta muy eficiente para estudiar, analizar y comprender la estructura y propiedades de la materia. Las ins- talaciones de la Fuente Europea de Neutrones constan de un acelerador lineal en el que se aceleran protones, H+, hasta alcanzar, al final del acelerador, una energía cinética de 2 GeV. Posteriormente, se hace impactar el haz de protones sobre un blanco, consistente en un bloque giratorio de tungsteno man- tenido a baja temperatura. Como consecuencia del choque el blanco emite neutrones. A los neutrones se les hace pasar por diferentes moderadores, áreas a una determinada temperatura, para modificar su energía cinética.
a) (1,5 puntos) Determine la masa relativista de los protones al final del acelerador lineal, cuando su energía cinética es de 2 GeV. b) (1 punto) Si se obtienen neutrones con una energía cinética de 25 meV (no relativista), ¿cuál es el valor de su velocidad y de la longitud de onda de de Broglie?
Datos: Velocidad de la luz en el vacío, c = 3, 0 · 108 m s−^1 ; Valor absoluto de la carga del electrón, e = 1, 6 · 10 −^19 C; Masa del protón en reposo, mp 0 = 1, 67 · 10 −^27 kg; Masa del neutrón, mn = 1, 67 · 10 −^27 kg; Constante de Planck, h = 6, 63 · 10 −^34 J s.
Bloque Campo gravitatorio (Elija una entre las preguntas 2.A. y 2.B.)
Pregunta 2.A.- Una nave alienígena se sitúa en una órbita circular de radio r en torno a la Tierra. Los tripulantes de la nave observan que tardan 1,59 horas en dar una vuelta completa y saben que la velocidad de escape desde la órbita es 10 , 7 km s−^1.
a) (1 punto) Deduzca las expresiones del periodo de la órbita de la nave y de la velocidad de escape desde la órbita en función de G, de la masa de la tierra MT , y del radio de la órbita r. b) (1, 5 puntos) Calcule el radio de la órbita de la nave y la masa de la Tierra.
Dato: Constante de Gravitación Universal, G = 6, 67 · 10 −^11 N m^2 kg−^2.
Pregunta 2.B.- Sean dos partículas idénticas de masas m 1 = m 2 = 3 kg, situadas en los puntos P 1 (0, 0) m y P 2 (6, 0) m del plano xy.
a) (1,5 puntos) Halle el campo gravitatorio creado por ambas partículas en el punto (3, 3) m. b) (1 punto) Calcule el trabajo que realiza la fuerza gravitatoria para llevar una partícula de masa m = 1 kg desde el punto (3, 3) m al punto (0, 3) m.
Dato: Constante de Gravitación Universal, G = 6, 67 · 10 −^11 N m^2 kg−^2.
Bloque Vibraciones y Ondas (Elija una entre las preguntas 3.A. y 3.B.)
Pregunta 3.A.- Un muelle de constante elástica k tiene uno de sus extremos unido a una pared y el otro unido a un bloque de masa m. El bloque se mueve sobre una superficie horizontal sin rozamiento. Si el bloque se separa una distancia de 5 cm con respecto a la posición de equilibrio y se suelta, se observa que su energía cinética al pasar por el punto de equilibrio es 0,02 J.
a) (1 punto) Determine la constante elástica del muelle, k. b) (1,5 puntos) Si la masa del bloque es m = 4 kg, calcule el periodo de las oscilaciones y el módulo de la velocidad del bloque cuando el desplazamiento con respecto al punto de equilibrio sea x = 2 cm.
Pregunta 3.B.- Se sitúa a la izquierda de una lente convergente un objeto de 4 cm de altura, formándose una imagen real de tamaño 2 cm. La distancia entre la posición del objeto y la posición de la imagen es de 45 cm.
a) (1,5 puntos) Determine la posición del objeto, de la imagen y la distancia focal de la lente. b) (1 punto) Halle la posición en la que hay que colocar el objeto para que el tamaño de la imagen real que se forme sea de 4 cm. Realice en este caso el correspondiente diagrama de rayos.
Bloque Campo electromagnético (Elija una entre las preguntas 4.A. y 4.B.)
Selector de velocidades
(a) x
y z Ca 2+
x^
x^
x^
x^
x^
x^
x^
x
x^ x
x^
x^
x^
x^
x^
x^
x
x^
x^
x^
x^
x^
x^
x
2 r
Detector x
(b) z y
Ca 2+
B 1
E
B 2
Pregunta 4.A.- Un espectrómetro de masas consta de un selector de velocidades (figura (a)) y de un detector de iones (figura(b)).
a) (1 punto) En el selector de velocidades, figura (a), hay un cam- po eléctrico y un campo magnético mutuamente perpendiculares para que solo los iones que tengan una cierta velocidad y via- jen en línea recta lleguen al detector. Si el campo magnético es B⃗ 1 = 1, 0 ⃗j mT y se han inyectado iones Ca2+,¿cuál es el valor del campo eléctrico E⃗ para que únicamente los iones con una velocidadv⃗ = 2, 4 · 105 ⃗i m s−^1 lleguen al detector? b) (1,5 puntos) A la salida del selector de velocidades, los iones pe- netran en una región con un campo magnético B⃗ 2 = 1, 5 ⃗ j T que les hace describir una trayectoria circular, tal y como se indica en la figura (b). ¿Cuál es el radio de la trayectoria?
Datos: Número de Avogadro, NA = 6, 02 · 1023 mol−^1 ; Valor absoluto de la carga del electrón, e = 1, 6 · 10 −^19 C; Masa atómica del ion Ca2+, 40 u.
enunciado 4b EM2_sol.tex (a)
x ( cm )
y ( cm ) I = 5 A (0,6,0)
(4,2,0)
(6,0,0)
Pregunta 4.B.- Un hilo rectilíneo infinito paralelo al eje z pasa por el punto (0, 6, 0) cm y transporta una corriente I = 5 A en el sentido positivo del eje z.
a) (1,25 puntos) Calcule el campo magnético creado por el hilo en el punto (4, 2, 0) cm. b) (1,25 puntos) Determine la intensidad de corriente que debe transportar un segundo hilo rectilíneo infinito que se sitúe pa- ralelo al eje z y que pase por el punto (6, 0, 0) cm para que el campo magnético total en el punto (4, 2, 0) cm sea cero.
Dato: Permeabilidad magnética del vacío, μ 0 = 4π · 10 −^7 T m A−^1.
