Plano de ubicación: lo que el estudiante de arquitectura tiene que saber

Cuando acabes la carrera de arquitectura, vas a hacer plano de ubicación tras plano de ubicación, y lo sabes. Es la previsualización del espacio en el que se va a encuadrar tu proyecto y una parte fundamental para el diseño final de la obra. ¿En qué consiste exactamente? Te lo explicamos.



Descarga gratis miles de documentos para Arquitectura

apuntes, exámenes, ejercicios, casos prácticos...

Empieza a descargar


¿Qué es un plano de ubicación?

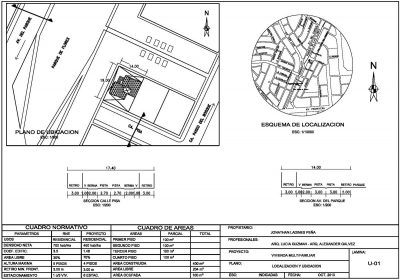

  ejemplo de plano de ubicación

Es un tipo específico de plano del terreno que se utiliza en el dibujo arquitectónico, a una escala no inferior a 1:1000, con indicación expresa de las vías o espacios públicos existentes en su proximidad y otros elementos referenciales que faciliten su ubicación. Dicho así suena fácil, ¿no?

¿Para qué sirve un plano de ubicación?

  arquitectura plano de ubicación

Los planos de ubicación se utilizan para representar una propuesta de construcción antes del diseño final y son una herramienta útil para visualizar el encaje de un edificio en la trama urbana existente. También son fundamentales para poder verificar que una propuesta de edificación cumple con las normas locales de desarrollo urbanístico, incluyendo las restricciones de lugares de interés histórico.

¿Cómo se hace un plano de ubicación?

  plano de ubicación ejemplo barrio

Precisamente porque se considera que el plano de ubicación forma parte de un acuerdo legal, no puede hacerlo cualquiera: se necesita un arquitecto, un ingeniero arquitecto paisajista o un topógrafo. Es necesario prestar atención a todos los elementos con los que la edificación proyectada va a tener una relación directa e indirecta y hacer las mediciones necesarias para calcular correctamente las implicaciones de la construcción. Puede ser necesaria la realización de un levantamiento topográfico para identificar la planimetría y altimetría del terreno en el que se va a ubicar la edificación.



Busca los documentos que necesitas por materia

dibujo técnico, autoCAD, diseño estructural, analisi matemático, etc...

Buscar documentos


¿Qué información aparece en un plano de ubicación?

Los elementos que aparecen en un plano de ubicación varían en función de la finalidad del plano. Si se trata de un proyecto en una zona urbanizada, deben mostrarse los edificios ya existentes y los que se proponen, las calles y viales adyacentes, los aparcamientos, los senderos, los jardines y las zonas arboladas para dar una idea del entorno en el que se incluirá el edificio propuesto. También se indican los límites de la propiedad, las zonas de acceso y las estructuras cercanas si tienen alguna relevancia para el diseño. En los proyectos de construcción el plano de ubicación debe hacer referencia, además, a las conexiones de todos los servicios (alcantarillado, agua, electricidad, iluminación exterior...).

¡No te quedes sin profundizar en este tema! Aquí tienes más información sobre los planos de ubicación.
