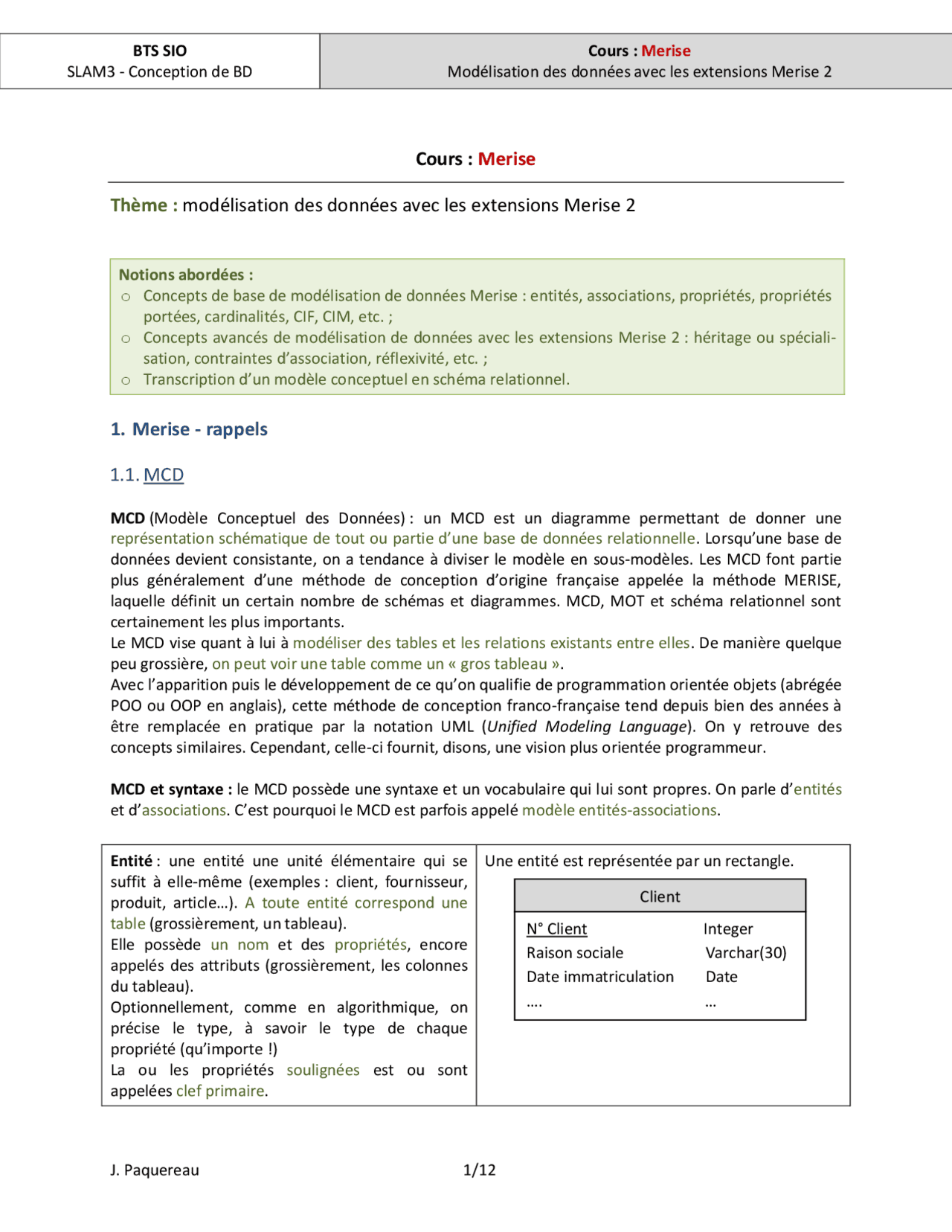

SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
Cours : Merise
Thème : modélisation des données avec les extensions Merise 2
Notions abordées :
o Concepts de base de modélisation de données Merise : entités, associations, propriétés, propriétés
portées, cardinalités, CIF, CIM, etc. ;
o Concepts avancés de modélisation de données avec les extensions Merise 2 : héritage ou spéciali-
sation, contraintes d’association, réflexivité, etc. ;
o Transcription d’un modèle conceptuel en schéma relationnel.
1. Merise - rappels
1.1. MCD
MCD (Modèle Conceptuel des Données) : un MCD est un diagramme permettant de donner une
représentation schématique de tout ou partie d’une base de données relationnelle. Lorsqu’une base de
données devient consistante, on a tendance à diviser le modèle en sous-modèles. Les MCD font partie
plus généralement d’une méthode de conception d’origine française appelée la méthode MERISE,
laquelle définit un certain nombre de schémas et diagrammes. MCD, MOT et schéma relationnel sont
certainement les plus importants.
Le MCD vise quant à lui à modéliser des tables et les relations existants entre elles. De manière quelque
peu grossière, on peut voir une table comme un « gros tableau ».
Avec l’apparition puis le développement de ce qu’on qualifie de programmation orientée objets (abrégée
POO ou OOP en anglais), cette méthode de conception franco-française tend depuis bien des années à
être remplacée en pratique par la notation UML ( Unified Modeling Language ). On y retrouve des
concepts similaires. Cependant, celle-ci fournit, disons, une vision plus orientée programmeur.
MCD et syntaxe : le MCD possède une syntaxe et un vocabulaire qui lui sont propres. On parle d’entités
et d’associations. C’est pourquoi le MCD est parfois appelé modèle entités-associations.
Entité : une entité une unité élémentaire qui se
suffit à elle-même (exemples : client, fournisseur,
produit, article…). A toute entité correspond une
table (grossièrement, un tableau).
Elle possède un nom et des propriétés, encore
appelés des attributs (grossièrement, les colonnes
du tableau).
Optionnellement, comme en algorithmique, on
précise le type, à savoir le type de chaque
propriété (qu’importe !)
La ou les propriétés soulignées est ou sont
appelées clef primaire.
Une entité est représentée par un rectangle.
Client
N° Client Integer
Raison sociale Varchar(30)
Date immatriculation Date
SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
Association : une association décrit une relation
existant entre plusieurs entités. Elle n’a de sens
que sous réserve de l’existence des entités dont
elle fait la relation. On entend par « relation »
comme une forme de relation d’appartenance
(exemple : un client a 0 ou plusieurs produits, sous-
entendu il commercialise 0 à plusieurs produits).
Elle possède un nom et éventuellement des pro-
priétés, appelées propriétés portées (sous-entendu
portées par l’association).
Important! A une association correspond ou non
une table. Si l’association correspond à une CIF,
l’association ne correspond pas à une table mais à
une clef étrangère. Si l’association correspond à
une CIM, elle correspond à une table.
Une association est représentée par un ovale.
o L’association ci-dessus a 2 propriétés portées.
o Le nom d’une association est souvent un verbe
quoique cela n’ait rien d’obligatoire.
o Essentiellement, l’utilisation d’un verbe facilite
la lecture du diagramme.
Clef primaire : si une table est une sorte de tableau et les propriétés des sortes de colonnes, alors une
clef primaire correspond grossièrement à l’identifiant de la ligne, i.e. la ou les colonnes identifiants la
ligne de manière unique. Toute table possède une clef primaire, un identifiant. Cet identifiant est unique,
il est propre à chaque ligne. Lorsque la clef primaire est constituée de plusieurs propriétés, on parle de
clef primaire composée (sous-entendu composée de plusieurs propriétés). Les autres propriétés d’une
ligne sont en quelque sorte rattachées à cette clef primaire. On parle de dépendance fonctionnelle.
Important : la clef primaire propre à une entité doit figurer dans les propriétés de l’entité. Elle est
soulignée. La clef primaire correspondant à une association est sous-entendue. Elle est constituée de la
clef primaire de chacune des entités qu’elle met en relation.
Cardinalités : une association relie au moins deux
entités entre elles. Si elle relie trois entités, on
dira que c’est une association ternaire, ou plus
simplement une ternaire.
Les cardinalités précisent le lien entre les entités
reliées. Elles permettent de préciser la quantité
minimale et maximale qu’une entité a d’une autre
entité.
Dans le cas d’une ternaire, les cardinalités seront
forcément des 0,n ou plus généralement de la
forme a,n avec a un entier quelconque.
Important!
Lorsque les cardinalités sont de la forme :
- X,n - Y,n (exemple : 0,n - 1,n) avec X et Y des
nombres, on parle de CIM (contrainte d’intégrité
multiple) ;
- X,1 - Y,n (exemple : 1,1 - 0,n) avec X et Y des
nombres, on parle de CIF (contrainte d’intégrité
fonctionnelle).
Si une association représente une CIM, alors
Association et entités mises en relation sont reliées
par un trait, appelée patte. Sur ces pattes, on
précise la cardinalité, et optionnellement le rôle de
la patte, i.e. sa signification.
A droite, les cardinalités signifient :
Ecriture
Id écriture
Libellé
Pièce de référence
Ligne
Débit
Crédit
Compte
Id compte
N° Compte
N° Compte auxiliaire
Réaliser CA
Année
Montant
2,n
0,n
SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
2. Merise 2 - extensions Merise et entités
2.1. Entité dépendante et identifiant relatif
Quoiqu’une entité soit une unité a priori indépendante, il arrive qu’on veuille la faire dépendre d’une ou
plusieurs aux entités. En ce sens, une telle entité s’apparente à une association. Il y a principalement
deux cas pratiques où l’on est amené à faire dépendre une entité d’une ou plusieurs autre(s) :
Cas n° 1 : lorsque l’on souhaite que l’identifiant d’une entité dépende d’une autre entité.
Exemple : facture n°F401CAROUF
On a choisi de faire dépendre notre n° de facture du compte auxiliaire propre à carrefour (401CAROUF)
et de préciser le ensuite la « combientième » facture est adressée à carrefour. Le 123456 correspond à la
valeur de l’identifiant relatif, à savoir que c’est la 123456
ème facture adressée spécifiquement à
Carrefour. Une telle situation peut être modélisée par une entité dépendante. On a alors besoin de
connaître le compte auxiliaire (pour retrouver la valeur 401CAROUF) et le « n° de facture » partiel
relativement à Carrefour.
N.B. : l’identifiant relatif est symbolisé par (1,1) , i.e. une CIF entre parenthèses, ou par 1,1 (R).
Facture (#IdCompte, NumFacture, DateEmission, …)
Clef primaire : IdCompte, NumFacture
Clef étrangère : IdCompte en référence à Compte(IdCompte)
Compte (IdCompte, NumCompte, NumCompteAux, …)
Clef primaire : IdCompte
Cas n°2 : lorsque l’existence d’une entité n’a de sens que sous réserve de l’existence d’une ou plusieurs
autres.
Exemple : un appartement n’existe que sous réserve de l’existence de l’immeuble. Détruisez l’immeuble,
(1,1) Ligne
Facture
N° Facture
Date d’émission
0,n
Compte
Id compte
N° Compte
N° Compte auxiliaire
Appelé identifiant relatif , en l’occurrence relatif
au compte
Exemple : 123456
Le n° de Facture « global » étant F401CAROUF
Ne pas oublier les parenthèses,
indiquant la présence d’une entité
dépendante. S’écrit aussi : 1,1 (R)
Entité faible Entité forte
SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
l’appartement n’existe plus. On peut alors modéliser cette dépendance par une entité dépendante.
Immeuble (#NumImmeuble, Adresse, CodePostal, Ville, …)
Clef primaire : NumImmeuble
Appartement (#NumImmeuble, NumAppartement, Superficie, …)
Clef primaire : NumImmeuble, NumAppartement
Clef étrangère : NumImmeuble en référence à Immeuble(NumImmeuble)
Important! Comprenez bien que, lorsque l’on modélise une base de données, on pense la
modélisation en fonction du résultat qu’on veut obtenir. Il y a souvent plusieurs possibilités. On
choisit (doit choisir) le modèle qui semble le mieux répondre au besoin.
2.2. Pseudo-entité (ou agrégat)
Le concept de pseudo-entité intervient dès lors que l’on souhaite qu’une association se comporte
comme une entité. C’est pourquoi l’on emploiera volontiers le terme de pseudo-entité, synonyme du
terme « agrégat ».
Il advient en effet que l’on souhaite mettre en relation une association avec une ou plusieurs entités.
Autrement dit, il arrive que l’on souhaite pouvoir adjoindre des CIF (des clefs étrangères quoi…) à une
association. Dit autrement : on peut avoir une association de type CIM, relative à deux entités (ou plus),
et vouloir lui ajouter des CIF (comme on le ferait pour une entité). Alors, on peut modéliser cette
situation grâce à une pseudo-entité.
Comment se visualiser une pseudo-entité? Se dire, une pseudo-entité, voilà, c’est une CIM centrale (i.e.
typiquement une association relative à deux entités) + une ou plusieurs CIF associées à la CIM.
Quand est-on (doit-on) être tenté d’utiliser une pseudo-entité? Lorsque l’on souhaite mettre en relation
une ou plusieurs entités et une association.
Exemple : on souhaite réserver une nuit d’hôtel à une date donnée. La réservation n’a de sens que
relativement à l’hôtel et à la date (i.e. réservez d’une part l’hôtel, d’autre par la date, ne fait pas sens…).
Réservation
Nb nuits
0,n
Hôtel
N° Hôtel
Nom hôtel
0,n
Date
Date
Client
N° Client
Adresse mail
Passer
Le rectangle en pointillés
symbolise la pseudo-entité.
Notation équivalente : rectangle
en pointillés uniquement autour
de l’association « Réservation ».
0,n
SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
Personne (NumPersonne, #Pere, #Mere, Prenom, Nom, …)
Clef primaire : NumPersonne
Clefs étrangères :
- Pere en référence à Personne(NumPersonne)
- Mere en référence à Personne(NumPersonne)
Ci-dessus, les champs « Pere » et « Mere » sont chacun une clef étrangère pointant vers une personne.
Qu’il s’agisse de parents ou d’enfants, il n’y a finalement ici que des personnes!
Requête utilisant la réflexivité : nombre d’enfants de chaque personne. On notera qu’on est obligé
d’utiliser deux fois la table « Personne », qu’on est ainsi obligé d’utiliser des alias.
SELECT Parent.Prenom, Parent.Nom, count(NumPersonne) AS [ Nb enfants ] on souhaite le nombre de
FROM Personne AS Parent LEFT JOIN Personne AS Enfant Tous les parents/enfants
ON Enfant.Pere = Parent.NumPersonne Relie le père à son enfant (s’il en a)
OR Enfance.Mere = Parent.NumPersonne Ou relie la mère à son enfant (si elle en a)
GROUP BY Parent.NumPersonne On souhaite le nombre d’enfants par personne/parent
N.B. : on aurait aussi bien pu mettre count(*).
Comment se visualiser une association réflexive? Se dire, lorsque j’ai besoin de placer une CIF ou une
CIM entre deux entités A et B, cela pose pas de problème. Alors, il n’y aucune raison que cela pose un
souci de placer une CIF ou une CIM entre l’entité et A et l’entité A.
Quand est-on (doit-on) être tenté d’utiliser association réflexive? Dès lors que l’on a besoin de mettre en
relation une entité avec elle-même.
2.4. Spécialisation (ou héritage)
La spécialisation est un concept également appelé héritage ou encore généralisation, les deux dernières
dénominations nous venant entre autres de la POO et de l’UML. En ce qui concerne les bases de données
relationnelles, La spécialisation consiste à regrouper les propriétés communes d’entités semblables au
sein d’une même entité, appelée entité générique (également : entité parente ou sur-type). Les entités
semblables sont appelées entités spécialisées (également : entités filles ou sous-type). Il a plusieurs types
de spécialisation : rien (vide), X , T , XT ou +.
Il n’y a en théorie qu’une façon de modéliser la spécialisation sous forme de MCD (au moyen d’un
triangle reliant les entités filles à l’entité parente). On rencontre cependant quelques variantes. En
revanche, il y a en pratique plusieurs manières (essentiellement 3 ) de modéliser la spécialisation sous
forme de schéma relationnel, chacune d’entre elles présentant des avantages et des inconvénients.
Quand est-on (doit-on) être tenté d’utiliser une pseudo-entité? Lorsque l’on a besoin de deux entités,
lorsque ces entités sont similaires et ne diffèrent que par quelques propriétés ou ont beaucoup de
propriétés communes (i.e., ces entités sont sémantiquement proches).
SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
Schéma relationnel : notez que, dans le MCD, les clefs primaires des entités filles sont sous-entendues. Il
n’y a pas lieu de les préciser dans le MCD! Ci-dessous, les trois modélisations possibles sous forme de
schéma relationnel.
Variante à 1 entité : toutes les propriétés au sein d’une unique table correspondant à l’entité parente
Personne (NumPersonne, Type, Adresse, CodePostal, RaisonSociale, SIRET, NumSecu, NumIME)
Clef primaire : NumPersonne
Commentaire : le champ « Type » est appelé champ ou propriété discriminante. Il permet de
déterminer si la personne est une personne physique ou moral. Il acceptera par exemple les valeurs «
PM » et « PP ».
Variante à 2 entités : deux tables distinctes (une par entité fille) en répétant les propriétés communes
PersonneMorale (#NumPersonne, Adresse, CodePostal, RaisonSociale, SIRET, …)
Clef primaire : NumPersonne
PersonnePhysique (#NumPersonne, Adresse, CodePostal, NumSecu, NumIME, …)
Clef primaire : NumPersonne
Variante à 3 entités : trois entités distinctes (une par entité)
Personne(NumPersonne, Type, Adresse, CodePostal, …)
Clef primaire : NumPersonne
PersonneMorale(#NumPersonne, RaisonSociale, SIRET, …)
Clef primaire : NumPersonne
Clef étrangère : NumPersonne en référence à Personne(NumPersonne)
PersonnePhysique(#NumPersonne, NumSecu, NumIME, …)
Clef primaire : NumPersonne
Les types de spécialisation :
o X (exclusivité) : équivaut à un OUX (XOR)
logique (ou exclusif).
Description : on est l’une, l’autre ou aucune,
mais pas les deux à la fois.
o T (totalité) : équivaut au OU logique.
Description : on est l’une, l’autre, les deux,
mais par aucune des deux.
o XT ou + (partition) : totalité + exclusivité
Description : on est l’une, l’autre (et donc ni
les deux, ni aucune des deux).
o vide : tout et n’importe quoi
Description : on est l’une, l’autre, les deux ou
aucune des deux.
Par l’une, l’autre… on entend : l’une, l’autre…
des entités filles.
Personne morale
Raison sociale
SIRET
Personne physique
N° de sécu
N° IME
Personne
NumPersonne
Adresse
Code postal
XT
Flèche pointant vers
l’entité parente
SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
implémentées sur un logiciel ayant recours à une base données (on parle de contrôle applicatif). En
particulier, les déclencheurs (triggers) permettent en outre d’effectuer des traitements de contrôle des
données lors d’opérations d’insertion, de modification ou encore de suppression au sein de la base de
données. Autrement dit, il s’agit de procédures/fonctions déclenchées (fonctions de rappel, callback ) lors
d’un évènement sur la base de données. Il feront l’objet d’un autre cours.
En revanche, il existe encore une catégorie de contrainte que l’on peut modéliser sur un MCD : les
contraintes d’associations. Les contraintes d’association sont sans impact sur le schéma relationnel. Le
contrôle d’intégrité référentiel lié à ces contraintes peut être effectué au moyen de triggers.
Contrainte d’inclusion : le terme « inclusion » est peu intuitif, mais cohérent. Comme les autres
contraintes d’associations, la contrainte d’inclusion est une contrainte ensembliste. Une telle contrainte
symbolise une « implication ». Elle représente le fait que, pour que l’on participe à une relation, il faille
qu’on apparaisse dans une autre relation.
Autrement dit, cela représente la contrainte suivante : on souhaite qu’une ligne ne puisse apparaître
dans la table correspondant à une association que si tout ou partie de sa clef primaire apparaît dans la
table correspondant à une autre association.
Dans l’exemple ci-dessous, la contrainte d’inclusion représente le fait qu’un sportif ne puisse jouer un
match que s’il fait partie de l’une des équipes s’affrontant. Ce qui signifie : pour qu’une couple
(N°Licence, N°équipe) apparaissent dans la table « Jouer », il faut que ce même couple apparaisse dans
la table « Faire partie ».
Ne pas oublier la flèche*
Jouer => Faire partie
(Jouer implique Faire partie)
N.B.: les traits en pointillés sont appelés les pivots. Le ou les pivot(s) pointent les entités dont la clef
primaire doit figurer à la fois dans la ou les association(s) « sources » et dans l’association de
« destination ».
- La contrainte d’inclusion est orientée.
Contrainte d’exclusion « X » (exclusivité) : c’est le même « X » que celui de la spécialisation. Une
contrainte d’exclusion, placée entre deux associations, signifie qu’on ne puisse pas participer aux deux
relations à la fois (l’un, l’autre ou aucune).
Match
N° Match
Jouer
0,n
0,n
0,n
I
Participants
0,n Faire partie 0,n N° Licence
Equipe
N° Equipe
Licence
SLAM3 - Conception de BD Modélisation des données avec les extensions Merise 2
Contrainte de totalité « T » (totalité) : c’est le même « T » que celui de la spécialisation. Une contrainte
de totalité, placée entre deux associations, signifie qu’on doit absolument participer à l’une ou l’autre
des deux associations (l’une, l’autre ou les deux).
Contrainte de partition « XT » ou « + » (partition) : ce sont les mêmes « XT » et « + » que ceux de la
spécialisation. Une contrainte de partition, placée entre deux associations, signifie qu’on ne puisse ni
participer aux deux relations à la fois ni à participer à aucune (l’une, l’autre).
Contrainte de partition « = » (simultanéité) : Une contrainte de simultanéité, placée entre deux
associations, signifie qu’on doive absolument (simultanément) participer aux deux associations. Cela
revient à une sorte de « ET » logique (voir fiche algorithmique).
3.2. Contraintes d’historisation
L’historisation est une autre problématique habituelle de logique métier. Il advient que l’on veuille
connaître un historique et que cet historique corresponde à l’évolution des données dans le temps. On
parle alors d’historisation. Cela se traduit par la nécessité de créer une table d’historique correspondant
à une table dont on souhaite connaître l’évolution de certaines données au travers du temps. Autrement
dit, une tûple (un enregistrement) a alors un à plusieurs états distincts dans le temps, ou encore, si on
pense objets, un objet a plusieurs états dans le temps.
En Merise, l’historisation est symbolisée par : (H). L’historisation peut porter sur une CIF (clef étrangère)
et/ou une ou plusieurs propriétés d’une entité et/ou une entité toute entière.
Historisation d’une CIF : on mémorise l’évolution d’un statut dans le temps.
Tâche(NumTache, …)
Statut(NumStatut, …)
TâcheHistorique(NumTache, NumStatut, NumEtat)
Historisation d’une CIF : on mémorise l’évolution
d’un statut dans le temps.
Tâche(NumTache, …)
TâcheHistorique(NumTache, NumEtat, Statut)
Historisation de toute une table : on mémorise l’évolution
de la tâche dans le temps.
Tâche(NumTache, …)
TâcheHistorique(NumTache, NumEtat, Statut, Autre, …)
N.B. : on peut bien entendu enrichir les tables d’historique avec un champ DateEtat afin de savoir quand
le nouvel état est apparu.
0,n
Statut
N° Statut
1,1 (H)
TâcheSportif
N° Tâche
Tâche
N° Tâche
Statut (H)
Tâche (H)
N° Tâche
Statut, Autre
