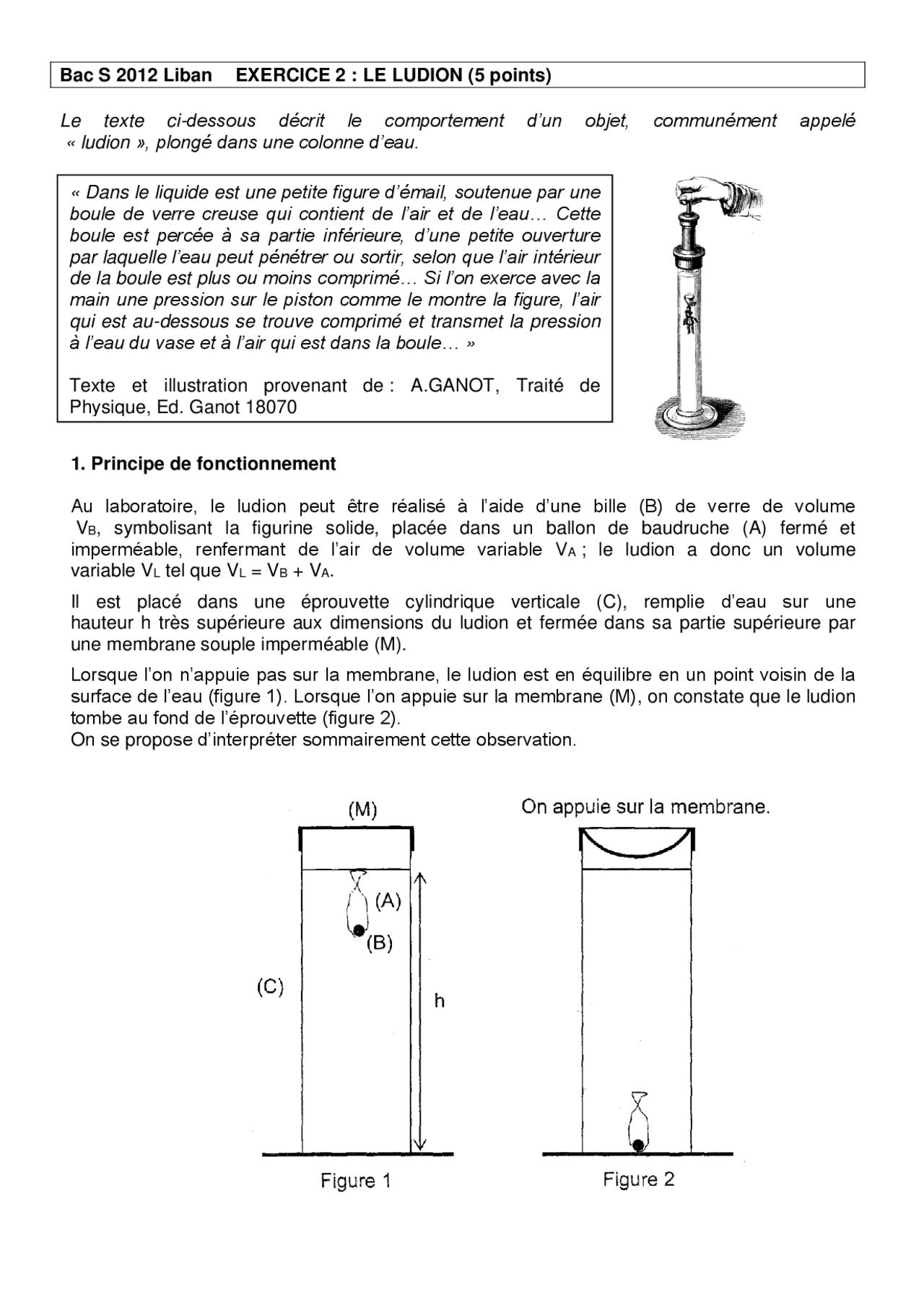

Bac S 2012 Liban EXERCICE 2 : LE LUDION (5 points)
Le texte ci-dessous décrit le comportement d’un objet, communément appelé « ludion », plongé dans une colonne d’eau.
1. Principe de fonctionnement
Au laboratoire, le ludion peut être réalisé à l’aide d’une bille (B) de verre de volume VB, symbolisant la figurine solide, placée dans un ballon de baudruche (A) fermé et imperméable, renfermant de l’air de volume variable VA ; le ludion a donc un volume variable VL tel que VL = VB + VA. Il est placé dans une éprouvette cylindrique verticale (C), remplie d’eau sur une hauteur h très supérieure aux dimensions du ludion et fermée dans sa partie supérieure par une membrane souple imperméable (M). Lorsque l’on n’appuie pas sur la membrane, le ludion est en équilibre en un point voisin de la surface de l’eau (figure 1). Lorsque l’on appuie sur la membrane (M), on constate que le ludion tombe au fond de l’éprouvette (figure 2). On se propose d’interpréter sommairement cette observation.
« Dans le liquide est une petite figure d’émail, soutenue par une boule de verre creuse qui contient de l’air et de l’eau… Cette boule est percée à sa partie inférieure, d’une petite ouverture par laquelle l’eau peut pénétrer ou sortir, selon que l’air intérieur de la boule est plus ou moins comprimé… Si l’on exerce avec la main une pression sur le piston comme le montre la figure, l’air qui est au-dessous se trouve comprimé et transmet la pression à l’eau du vase et à l’air qui est dans la boule… »
Texte et illustration provenant de : A.GANOT, Traité de Physique, Ed. Ganot 18070
Données :
- Masse du ludion (bille + ballon + air dans le ballon) : mL = 6,8 g
- Volume de la bille : VB =1,8 cm^3
- Masse volumique de l’eau : eau = 1000 kg.m-
- Intensité de la pesanteur : g = 9,8 m.s-
- Équation d’état des gaz parfaits : P.V = n.R.T ; dans cette équation P est en Pascal (Pa), V en mètres cubes (m^3 ) , n en moles (mol), T en Kelvin (K) et R est la constante des gaz parfaits (J.mol-1.K-1).
- La température est constante et égale à 298 K.
1.1. Étude de l’équilibre 1.1.1. Faire l’inventaire des forces s’exerçant sur le ludion lorsque celui-ci est en équilibre. 1.1.2. Exprimer la valeur des différentes forces en fonction de mL, eau, VL et g. 1.1.3. Soit VA 1 le volume d’air enfermé dans le ballon lorsque le ludion est en équilibre. Établir son expression littérale en fonction de mL, eau et VB. 1.1.4. Calculer la valeur du volume d’air (^) VA 1.
1.2. Mise en mouvement du ludion L’eau est supposée incompressible. La compression de la membrane augmente globalement la pression de l’eau sur l’air enfermé dans le ludion. 1.2.1. En considérant l’air comme un gaz parfait, indiquer l’évolution du volume d’air contenu dans le ludion après compression de la membrane. 1.2.2. Justifier alors que le ludion entame un mouvement vertical vers le bas.
2. Étude du mouvement du ludion
Pour étudier le mouvement du ludion, on se place dans le référentiel du laboratoire. On définit un axe vertical Oz dirigé vers le bas, le point O coïncide avec le centre d’inertie du ludion à l’instant de date t = 0 s (instant où le ludion débute sa descente) (figure 3). On suppose que le ludion est soumis à une force de
frottement s’exprimant sous la forme f k.v où v est le vecteur vitesse du centre d’inertie de la bille et k le coefficient de frottement (k = 1,6×10–^2 kg.s-1). On néglige la variation de pression avec la profondeur et on considère que la pression de l’eau sur l’air enfermé dans le ludion est la même quelle que soit l’ordonnée z du ludion.
Le volume d’air du ludion est désormais VA 2 = 4,8 cm^3 et est supposé constant sur l’ensemble
de la descente.
