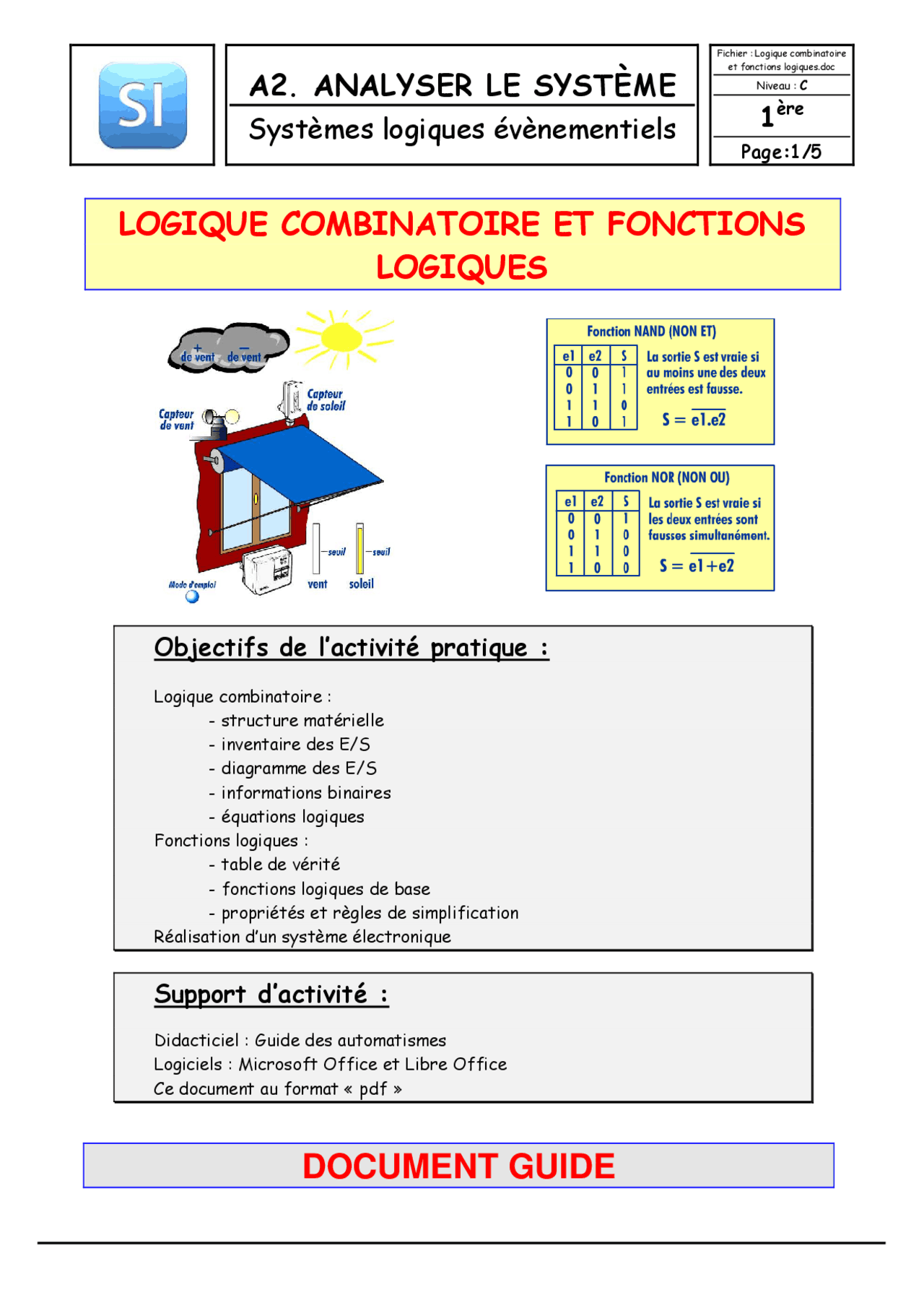

A2. ANALYSER LE SYSTÈME
Systèmes logiques évènementiels
Fichier : Logique combinatoire et fonctions logiques.doc Niveau : C
ère
Page:1/
LOGIQUE COMBINATOIRE ET FONCTIONS
LOGIQUES
Objectifs de l’activité pratique :
Logique combinatoire :
- structure matérielle
- inventaire des E/S
- diagramme des E/S
- informations binaires
- équations logiques Fonctions logiques :
- table de vérité
- fonctions logiques de base
- propriétés et règles de simplification Réalisation d’un système électronique
Support d’activité :
Didacticiel : Guide des automatismes Logiciels : Microsoft Office et Libre Office Ce document au format « pdf »
DOCUMENT GUIDE
http://robert.cireddu.free.fr/SI
LOGIQUE COMBINATOIRE ET
FONCTIONS LOGIQUES
fonctions logiques.doc
1
ère
Page:2/
Pendant l’activité, vous rédigerez un compte-rendu numérique (penser à sauvegarder régulièrement votre travail dans votre dossier personnel ainsi que sur votre clé USB et n’hésiter pas a « imager » votre compte-rendu).
Lancer le didacticiel « Guide des automatismes ».
Cliquer sur « 3 - La partie commande » puis « 3.3 - Logique combinatoire ».
Lire et suivre attentivement les indications apparaissant à l’écran tout en répondant aux questions ci-après.
LOGIQUE COMBINATOIRE
STRUCTURE MATÉRIELLE
Question 1 :
Quel est le support d’étude du chapitre?
Question 2 :
Quels sont les éléments qui composent le support d’étude?
INVENTAIRE DES ENTRÉES ET SORTIES
Simuler le fonctionnement du store (voir « bouton » mode d’emploi).
Question 3 :
Quelles sont les différentes catégories d’entrées/sorties, donner un exemple pour chacune d’elles.
DIAGRAMMME DES ENTRÉES ET SORTIES
Question 4 :
Représenter le diagramme des entrées et des sorties du store.
SIMPLIFICATION DE L’ÉTUDE
Question 5 :
Représenter le diagramme des entrées et des sorties du store simplifié.
OBJECTIF DE L’ÉTUDE
Question 6 :
Quel est l’objectif de l’étude?
LOGIQUE COMBINATOIRE ET
FONCTIONS LOGIQUES
fonctions logiques.doc
1
ère
Page:4/
RÉALISATION D’UN SYSTÈME ÉLECTRONIQUE
Vous devez réaliser un système électronique permettant de jouer à « PAPIER - PIERRE - CISEAUX ».
RAPPEL DES RÈGLES DU JEU
Ce jeu se joue à deux : chaque joueur doit présenter soit une feuille de papier, soit une pierre, soit une paire de ciseaux. La feuille de papier l'emporte sur la pierre, la pierre l'emporte sur la paire de ciseaux, la paire de ciseaux l'emporte sur le papier. Le joueur présentant l'objet qui l'emporte marque un point.
RÉALISATION
Chaque joueur dispose de 3 boutons poussoirs ( PA1 , PI1 , CI1 pour le joueur 1 et PA2 , PI2 , CI2 pour le joueur 2) correspondant respectivement à pa pier, pi erre et ci seaux. Un témoin lumineux par joueur ( JO1 et JO2 ) indique à celui-ci qu'il doit jouer. Lorsqu'un joueur a enfoncé un des trois boutons poussoirs, son témoin lumineux JOx s'éteint. Le système détermine qui l'emporte par l'allumage des lampes GA1 (si le joueur 1 a gagné) ou GA2 (si le joueur 2 a gagné). En cas de coup nul, une lampe N s'allume. Pour chaque joueur, l'enfoncement simultané de plusieurs des boutons de commande (PA, PI ou CI) fait gagner le concurrent ; on introduit deux fonctions « tricheurs » TR1 et TR2 qui sont à 1 si un joueur enfonce plusieurs boutons à la fois. Pour pouvoir jouer le coup suivant, il suffit que les poussoirs PA, PI et CI des deux joueurs soient tous relâchés. Comme le montre le symbole ci-contre, le système électronique à réaliser possède donc 6 entrées logiques et 7 sorties logiques.
IMPORTANT :
- les lampes GA1 et GA2 indiquant le gagnant ne doivent s’allumer qu’une fois que les deux joueurs ont joués ;
- si un seul joueur triche, l’autre joueur gagne mais la lampe TRx du tricheur ne doit s’allumer qu’une fois que les deux joueurs ont joués ;
- si les deux joueurs trichent simultanément alors il y a coup nul et aucun joueur ne gagne.
Question 13 :
Dresser et compléter la table de vérité correspondant au fonctionnement du système.
LOGIQUE COMBINATOIRE ET
FONCTIONS LOGIQUES
fonctions logiques.doc
1
ère
Page:5/
Question 14 :
Rechercher et réduire les équations logiques des sorties JO1 , JO2 , TR1 et TR2 en fonction des entrées PA1, PI1, CI1, PA2, PI2 et CI2.
Question 15 :
Rechercher et réduire les équations logiques des sorties GA1 , GA2 et N en fonction de JO1, JO2, TR1,TR2, PA1, PI1, CI1, PA2, PI2 et CI2.
