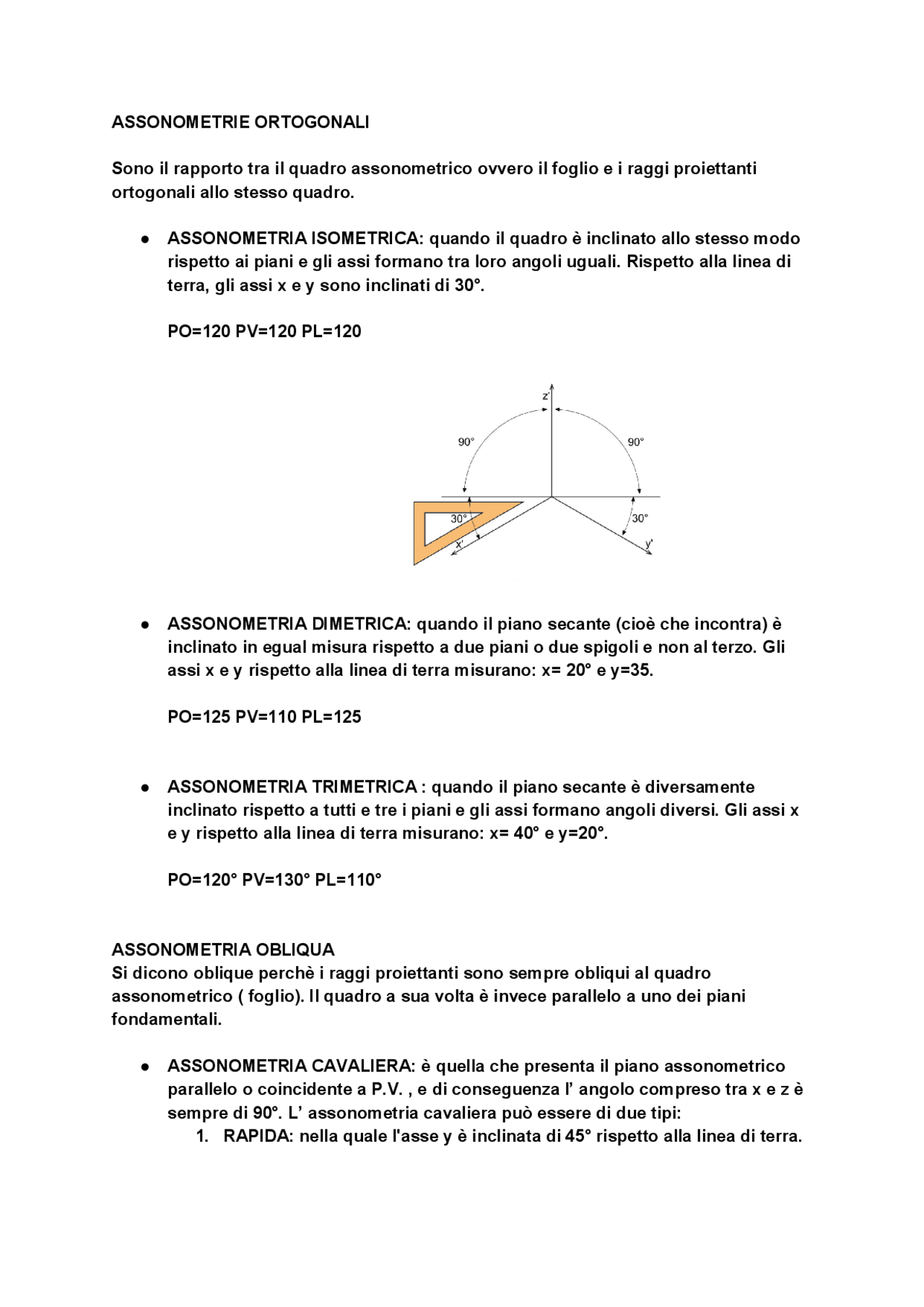

ASSONOMETRIE ORTOGONALI
Sono il rapporto tra il quadro assonometrico ovvero il foglio e i raggi proiettanti
ortogonali allo stesso quadro.
● ASSONOMETRIA ISOMETRICA: quando il quadro è inclinato allo stesso modo
rispetto ai piani e gli assi formano tra loro angoli uguali. Rispetto alla linea di
terra, gli assi x e y sono inclinati di 30°.
PO=120 PV=120 PL=120
● ASSONOMETRIA DIMETRICA: quando il piano secante (cioè che incontra) è
inclinato in egual misura rispetto a due piani o due spigoli e non al terzo. Gli
assi x e y rispetto alla linea di terra misurano: x= 20° e y=35.
PO=125 PV=110 PL=125
● ASSONOMETRIA TRIMETRICA : quando il piano secante è diversamente
inclinato rispetto a tutti e tre i piani e gli assi formano angoli diversi. Gli assi x
e y rispetto alla linea di terra misurano: x= 40° e y=20°.
PO=120° PV=130° PL=110°
ASSONOMETRIA OBLIQUA
Si dicono oblique perchè i raggi proiettanti sono sempre obliqui al quadro
assonometrico ( foglio). Il quadro a sua volta è invece parallelo a uno dei piani
fondamentali.
● ASSONOMETRIA CAVALIERA: è quella che presenta il piano assonometrico
parallelo o coincidente a P.V. , e di conseguenza l’ angolo compreso tra x e z è
sempre di 90°. L’ assonometria cavaliera può essere di due tipi:
1. RAPIDA: nella quale l'asse y è inclinata di 45° rispetto alla linea di terra.
