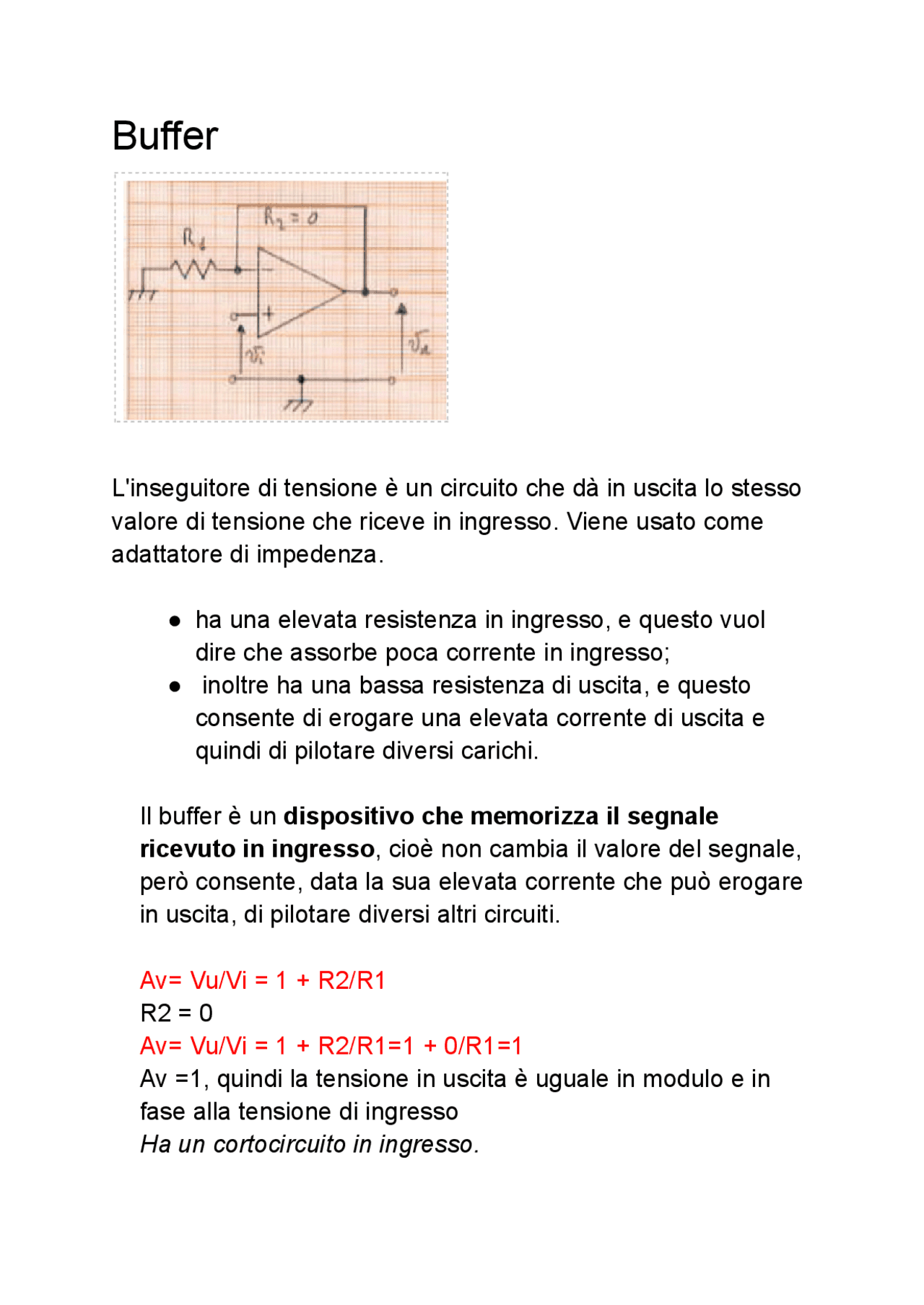

Buffer
L'inseguitore di tensione è un circuito che dà in uscita lo stesso
valore di tensione che riceve in ingresso. Viene usato come
adattatore di impedenza.
● ha una elevata resistenza in ingresso, e questo vuol
dire che assorbe poca corrente in ingresso;
● inoltre ha una bassa resistenza di uscita, e questo
consente di erogare una elevata corrente di uscita e
quindi di pilotare diversi carichi.
Il buffer è un dispositivo che memorizza il segnale
ricevuto in ingresso, cioè non cambia il valore del segnale,
però consente, data la sua elevata corrente che può erogare
in uscita, di pilotare diversi altri circuiti.
Av= Vu/Vi = 1 + R2/R1
R2 = 0
Av= Vu/Vi = 1 + R2/R1=1 + 0/R1=1
Av =1, quindi la tensione in uscita è uguale in modulo e in
fase alla tensione di ingresso
Ha un cortocircuito in ingresso.
