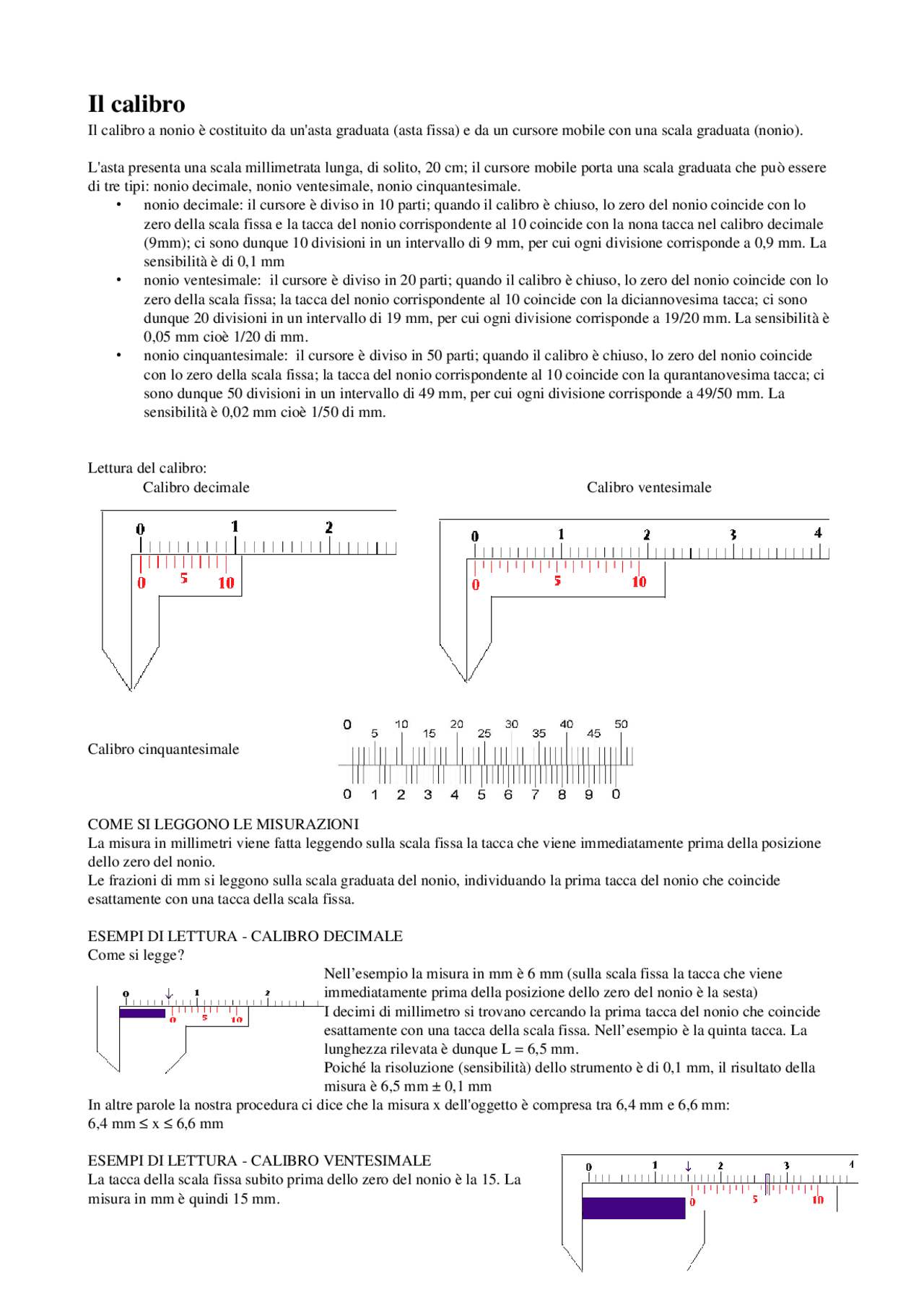

Il calibro
Il calibro a nonio è costituito da un'asta graduata (asta fissa) e da un cursore mobile con una scala graduata (nonio).
L'asta presenta una scala millimetrata lunga, di solito, 20 cm; il cursore mobile porta una scala graduata che può essere
di tre tipi: nonio decimale, nonio ventesimale, nonio cinquantesimale.
•nonio decimale: il cursore è diviso in 10 parti; quando il calibro è chiuso, lo zero del nonio coincide con lo
zero della scala fissa e la tacca del nonio corrispondente al 10 coincide con la nona tacca nel calibro decimale
(9mm); ci sono dunque 10 divisioni in un intervallo di 9 mm, per cui ogni divisione corrisponde a 0,9 mm. La
sensibilità è di 0,1 mm
•nonio ventesimale: il cursore è diviso in 20 parti; quando il calibro è chiuso, lo zero del nonio coincide con lo
zero della scala fissa; la tacca del nonio corrispondente al 10 coincide con la diciannovesima tacca; ci sono
dunque 20 divisioni in un intervallo di 19 mm, per cui ogni divisione corrisponde a 19/20 mm. La sensibilità è
0,05 mm cioè 1/20 di mm.
•nonio cinquantesimale: il cursore è diviso in 50 parti; quando il calibro è chiuso, lo zero del nonio coincide
con lo zero della scala fissa; la tacca del nonio corrispondente al 10 coincide con la qurantanovesima tacca; ci
sono dunque 50 divisioni in un intervallo di 49 mm, per cui ogni divisione corrisponde a 49/50 mm. La
sensibilità è 0,02 mm cioè 1/50 di mm.
Lettura del calibro:
Calibro decimale Calibro ventesimale
Calibro cinquantesimale
COME SI LEGGONO LE MISURAZIONI
La misura in millimetri viene fatta leggendo sulla scala fissa la tacca che viene immediatamente prima della posizione
dello zero del nonio.
Le frazioni di mm si leggono sulla scala graduata del nonio, individuando la prima tacca del nonio che coincide
esattamente con una tacca della scala fissa.
ESEMPI DI LETTURA - CALIBRO DECIMALE
Come si legge?
Nell’esempio la misura in mm è 6 mm (sulla scala fissa la tacca che viene
immediatamente prima della posizione dello zero del nonio è la sesta)
I decimi di millimetro si trovano cercando la prima tacca del nonio che coincide
esattamente con una tacca della scala fissa. Nell’esempio è la quinta tacca. La
lunghezza rilevata è dunque L = 6,5 mm.
Poiché la risoluzione (sensibilità) dello strumento è di 0,1 mm, il risultato della
misura è 6,5 mm ± 0,1 mm
In altre parole la nostra procedura ci dice che la misura x dell'oggetto è compresa tra 6,4 mm e 6,6 mm:
6,4 mm ≤ x ≤ 6,6 mm
ESEMPI DI LETTURA - CALIBRO VENTESIMALE
La tacca della scala fissa subito prima dello zero del nonio è la 15. La
misura in mm è quindi 15 mm.
