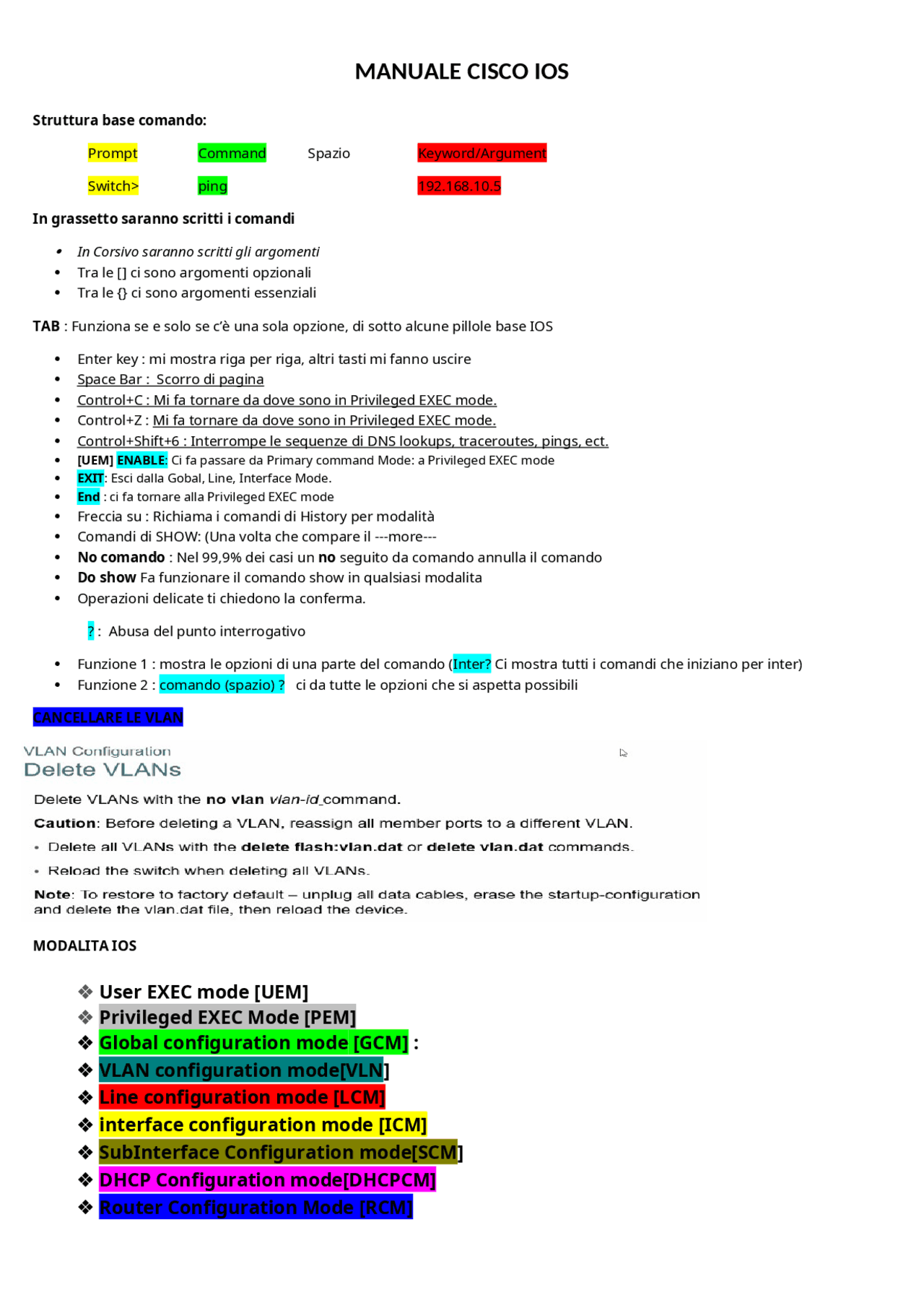

Struttura base comando: Prompt Command Spazio Keyword/Argument Switch> ping 192.168.10. In grassetto saranno scritti i comandi
In Corsivo saranno scritti gli argomenti
Tra le [] ci sono argomenti opzionali Tra le {} ci sono argomenti essenziali TAB : Funziona se e solo se c’è una sola opzione, di sotto alcune pillole base IOS Enter key : mi mostra riga per riga, altri tasti mi fanno uscire Space Bar : Scorro di pagina Control+C : Mi fa tornare da dove sono in Privileged EXEC mode. Control+Z : Mi fa tornare da dove sono in Privileged EXEC mode. Control+Shift+6 : Interrompe le sequenze di DNS lookups, traceroutes, pings, ect. [UEM] ENABLE: Ci fa passare da Primary command Mode: a Privileged EXEC mode EXIT: Esci dalla Gobal, Line, Interface Mode. End : ci fa tornare alla Privileged EXEC mode Freccia su : Richiama i comandi di History per modalità Comandi di SHOW: (Una volta che compare il ---more--- No comando : Nel 99,9% dei casi un no seguito da comando annulla il comando Do show Fa funzionare il comando show in qualsiasi modalita Operazioni delicate ti chiedono la conferma. ? : Abusa del punto interrogativo Funzione 1 : mostra le opzioni di una parte del comando (Inter? Ci mostra tutti i comandi che iniziano per inter) Funzione 2 : comando (spazio)? ci da tutte le opzioni che si aspetta possibili CANCELLARE LE VLAN MODALITA IOS User EXEC mode [UEM] Privileged EXEC Mode [PEM] Global configuration mode [GCM] : VLAN configuration mode[VLN] Line configuration mode [LCM] interface configuration mode [ICM] SubInterface Configuration mode[SCM] DHCP Configuration mode[DHCPCM] Router Configuration Mode [RCM]
- Comandi Privilege exec mode : [PEM] erase startup-config : cancello la configurazione in NVRAM e mi da quella di default [PEM] Configure terminal : Passiamo alla Global configuration mode [PEM] reload : Riavvii lo switch [PEM] copy startup-config running-config (COSA DA NON FARE ) in questa maniera sovrascrivi la memoria in ram con la precedente in NVRAM. [PEM] copy running-config startup-config : Sovrascrive la memoria statica NVRAM(startup-config )con la configurazione in RAM(running-config). wr in alcuni IoS è una shortcust [PEM]debug_?_ – ci da indicazioni, ci mostra determinati avvisi. Ovviamente in realTime, va configurato di default a meno che non ci viene detto altrimenti. Il? ci da le varie opzioni di debug. Se ne attivi troppi messaggi di debug, si creano di problemi. In alcuno Ios, i messaggi di debug non sono accessibili da remoto. [PEM]undebug all – rimuove completamente il debug in alcuni IoS, ma è altamente sconsigliato. Spesso si usa per togliere tutti i comandi di debug aggiuntivi oltre a quelli di default. [PEM]delete flash:vlan.dat oppure delete vlan.dat – dopo lo switch va riavviato. [PEM]clear ip ospf process – Restarta l’algoritmo OSPF e quindi ricalcola anche le vaire elezioni di DR e BDR
[PEM]show running-conf – Ci fa vedere la configurazione attuale sul device.
[PEM]show startup-config- Ci fa vedere la configurazione salvata nel device in NVRAM [PEM]show flash – permette di vedere il contenuto della memoria Flash [PEM]show cdp neighbors Ci da informazioni sui device cisco vicini [PEM]show cdp neighbors detail – ci da specifiche sui device livello 2 o 3, tool che mappa la nostra rete.Ci fa vedere dettagli in piu, porta dettagli ecc..Proprietario Cisco. Local interface nostra interfaccia – port ID è l’interfaccia dell’altro device. Informazioni sui devaice cisco che hai nelle vicinanze
+ Comandi in Global Configuration Mode
[GCM] No hostname : cancella l’hostname [GCM] enable secret “password” : Cripta la password di enable GCM (criptata in MD5) ovvero la password per accedere a quella mod [GCM] Mdix auto/no mdix auto : Abilita o disabilita l’MDIX ovvero la capacita di far comunicare cavi crossover straight-trougth
[GCM] ip default-gateway InterfacciaIPdefaultgateway – Diamo allo swich un default gateway per far si che il traffico una volta
raggiunto lo SWICH possa tornare indietro tramite il router_._
[GCM]ipv6 unicast-routing Abilita il rooter alla comunicazione IPv6, ovvero le operatività ipv
[GCM]no service dhcp – Disabilità il servizio DHCP
SICUREZZA
[GCM] Hostname nome hostname : Serve per assegnare un nome all’apparato. (No spazzi, esempio Sw-Floor-1) [diamogli un nome che ci ricordi l’apparato unicovamente] [GCM] security password min-length 8 Password minima di 8 caratteri o piu [GCM] login block-for 120 attempts 3 within 60 Dopo 3 tentativi in un minuto sbagliati vieni bloccato per 2 minuti [GCM]interface range F0/1-24, G0/1 F sta per FastEthernet G per GigabitEthernet, in questa maniera diamo un range di configurazione dalla fastethernet 0 alla 24 [GCM]no ip domain-lookup Disabilita il DNS lookup ovvero il translating per tutte quelle parole che scrivi male e lui le ricerca per un secolo. [GCM] enable password password - inserisce una enable password non criptata [GCM] Banner motd #Authorized Access Only!# : Setta un banner Modalita ponzio pilato ovvero lavarsi le mani per i ritardati o malintenzionati a livello legale. [GCM] service password-encryption : Cripta tutte le password inserite e anche quelle che inserirai con algoritmo cisco
- CREAZIONE E CONFIGURAZIONE ROUTER DHCPv6 -Server/Client-
La configurazione di un DHCPV6 server si basa su 3 Flag del RA che viene inviato all’Host: Flag A - Flag O - Flag M
SLAAC – A=1, O=0, M=0 : Riceve pochissime informazioni da un RA, Prefix-Lenght e poi si autoconfigurano il GUA(Random-EUI-64). I sistemi IoS di default usano EUI Stateless DHCPV6 - A=1, O=1, M=0 : Riceviamo poche informazioni tra cui il modo per contattare un server dhcpv6 ma non ottengo tutto l’indirizzo
Statefull DHCPV6 - A=0, O=0, M=1 : RA mi fornisce tutto tramite il server DHCPV6 mentre il DGW è ottenuto dal RA
+ STATELESS DHCPV6 -Server
[GCM] ipv6 unicast-routing Abilita il rooter alla comunicazione IPv6, ovvero le operatività ipv [GCM]ipv6 dhcp pool POOL-NAME – Creazione pool DHCPv [DHCPCM]dns-server X:X:X:X:X:X:X:X – Opzionale l’assegnazione di un DNS Server [DHCPCM]domain-name Name – Opzionale L’assegnazione di un Domain-Name [ICM]ipv6 dhcp server POOL-NAME – Binda l’interfaccia all’utilizzo del pool assegnato. [ICM]ipv6 nd other-config-flag – Con questo comando settiamo il flag O al valore 1
+ STATELESS DHCPV6 -Client
[GCM] ipv6 unicast-routing Abilita il rooter alla comunicazione IPv6, ovvero le operatività ipv [ICM]ipv6 enable – In IPv6 un Link-Loca viene generato automaticamente solo se un GUA gia è assegnato, in questa maniera quell’interfaccia genererà un Link-Local automaticamente anche senza GUA [ICM]ipv6 interface autoconfig - serve all’interfaccia per capire che deve autoconfigurarsi in SLAAC
+ STATEFULL DHCPV6 -Server
[GCM] ipv6 unicast-routing Abilita il rooter alla comunicazione IPv6, ovvero le operatività ipv [GCM]ipv6 dhcp pool POOL-NAME – Creazione pool DHCPv [DHCPCMaddress prefix – Indirizzo rete per il POOL [DHCPCM]dns-server X:X:X:X:X:X:X:X – Opzionale l’assegnazione di un DNS Server [DHCPCM]domain-name Name – Opzionale L’assegnazione di un Domain-Name [ICM]ipv6 dhcp server POOL-NAME – Binda l’interfaccia all’utilizzo del pool assegnato. [ICM]ipv6 nd managed-config-flag - Setta il Flag M al valore 1 [ICM]ipv6 nd prefix default no-autoconfig – Setta il Flag A al valore 0
- STATEFULL DHCPV6 -Client [GCM] ipv6 unicast-routing Abilita il rooter alla comunicazione IPv6, ovvero le operatività ipv [ICM]ipv6 enable – In IPv6 un Link-Loca viene generato automaticamente solo se un GUA gia è assegnato, in questa maniera quell’interfaccia genererà un Link-Local automaticamente anche senza GUA [ICM]ipv6 address dhcp – Configura dinamicamente un GUA fornito dal DHCPV
- CONFIGURAZIONE -Relay Agent [ICM]ipv6 dhcp relay destination IP-Verso-LAN Interfaccia-Uscita – Indirizza i router sollecitation verso il server DHCPv6 al di fuori della nostra LAN
- Comandi di Verifica per DHCPV [PEM]show ipv6 dhcp Interfaccia X – Mi da delle info sul servizio DHCPv6 di quell’interfaccia [PEM]show ipv6 dhcp pool – Verifica dei pool DHCPv6, identifica il numero di clienti attivi [PEM]show ipv6 dhcp binding – fa vedere il Link-Local, e il GUA dei client assegnati dal Server
+ CREAZIONE E CONFIGURAZIONE ROUTER DHCPv
[GCM]ip dhcp excluded-address low address [high-address] –Cosi escludiamo dal pool dhcp 1 o un range indirizzi [GCM]ip dhcp pool pool-name – Crea un pool, ti inserisce in DHCP configuration mode
[DHCPCM]network Indirizzo-rete [Mask | prefix-length] – Inserisci l’indirizzo di rete, della rete a chio assegnare il pool
dhcp [DHCPCM]default-router address – Inserisci il default gateway, in caso di Vlan anche piu di uno [DHCPCM]dns-server – address - Inserisci il server DNS, anche più di uno [DHCPCM]domain-name domain - Inserisci il dominio [DHCPCM]lease {days [hours [minutes]] | infinite } – Definisce il tempo di prestito indirizzo ip [ICM]ip helper-address address-DHCP-service – trasforma il brodcast DHCP in unicast verso il server o il router che fa servizio DHCP
- Comandi di Verifica per DHCPV [PEM]Show running-config section dhcp - Fa vedere la sezione DHCP in running config [PEM]Show ip dhcp binding – fa vedere tutta la lista del binding Ip\Mac-address fornito dal servizio DHCPv [PEM]Show ip dhcp server statistics – Una serie di statistiche e contatori sui messaggi DHCP, Statefull DHCPV
- CREAZIONE INTERFACCE E SETTAGGIO [GCM] Interface + “Nome interfaccia fisica” : Configuriamo le interfacce fisiche(ETHERNET e Console) e passiamo alla interface configuration mode
- [ICM] ip address ipv4 address subnet-mask Fornisce un indirizzo ip all’interfaccia
- [ICM]switchport port-security [aging|mac-address|maximum|violation] – Abilita il port-security all’interno dell’interfaccia, di solito si configura nelle porte configurate in access poiche nelle porte in Trunk potrebbe causare dei loop di livello 2, senza le opzioni imparera dinamicamente i mac-address dal souce mac-address dell’end-device e li salverà in RAM
+ Settaggio Porta/Logica fisica in TRUNK Mode
1. [ICM]interface interface id – Scegli l’interfaccia
- [ICM]switchport mode trunk – In questa modo imposti il possibile LINK come Trunk 3. [ICM]switchport trunk native vlan vlan-id – In questo modo imposti che nel Trunk la VLAN Nativa e la seguente 4. [ICM]switchport trunk allowed vlan vlan-list In questo modo abiliti le VLAN che faranno traffico in questo TRUNK
- PS : [ICM]switchport mode {access|trunk|auto|desirable} – Assegna una modalità alla VLAN che si appoggia a quell’interfaccia fra: Acces (End Device TO Network Device) Trunk (Network Device TO Network Device) Auto (Si adatta all’altra interfaccia) Desirable (Forza il Trunk Link)
- Comandi di Verifica per le VLAN
[PEM]Show vlan brief – è il comando più comodo, ci da nome status e porte associate
[PEM]show vlan id vlan- ID - ci da nome status e porte associate della VLAN id messa [PEM]show vlan name vlan- nome ci da nome status e porte associate della VLAN in base al nome [PEM]show vlan summary - Da un sunto dei count veloce e quante extended e se stanno utilizzando VTP [PEM]show interfaces interfaccia switchport – Ci da informazioni sulla Vlan assegnata sull’interfaccia [PEM]show interfaces trunk – ci da delle specifiche su vari trunk settati [PEM]show dtp interface interfaccia – Mi da informazzioni sul DTP(Dynamic Trunk Protocol) di quell’interfaccia TOS – Trunk opereting status – lo stato in cui la porta sta operando TAS trunk administrative status – come è stata configurata(trunk, access, auto, desirable) TNS Trunk negotiation status - quale stato mi ha messo il DTP [ICM]switchport nonegotiate – Interrompe il protocollo DTP e quindi l’autonegozziazione.
+ CREZIONE SUB INTERFACE E SETTAGGIO (VLAN)
- [GCM] Interface interfaccia.subinterfaccia – Cosi nei router andiamo a creare delle subinterfaccie logiche per permettere alle VLAN di usarle come Gateway
- [SCM encapsulation dot1q vlan-id [native] – permette alla subinterfaccia di capire lo Standard VLAN 802.1Q e quindi i vari tag della VLAN
3. [SCM ip address ipv4/6 address subnet-mask Fornisce un indirizzo ip alla subinterfaccia
+ CREAZIONE ETHERCHANNEL PAgP/LACP -LinkLogico-
[GCM]interface range rage interfacce etherchannel – Sceglie un range di interfacce fisiche dello stesso tipo(Esempio tutte FastEthernet) e dello stesso numero(Esempio F0/1+F0/2 su switch uno e F0/1+F0/2 su switch2). Le interfacce devono essere fisicamente settate allo stesso modo(Esempio tutte in trunk- stessa velocita- stesso duplex) queste interfacce si uniranno in un link logico. [ICM]channel-group ID-GroupChannel mode ON – Con questo comando creiamo dopo aver selezionato le interfacce un Channel- group e selezioniamo la modalità della porta logica fra queste: ON – Modalità statica, le porte devono essere settate d’amministratore Auto – Modalità PAgP passiva, non forza la negoziazione e non invia HelloPacket Desirable - Modalità PAgP attiva, forza la negoziazione e invia HelloPacket Passive - Modalità LACP passiva, non forza la negoziazione e non invia HelloPacket Active - Modalità LACP attiva, forza la negoziazione e invia HelloPacket [GCM]interface port-channel ID-GroupChannel – Con questo comando entriamo all’interno della porta logica e possiamo settarla come una porta fisica. C’è da tener conto che le operazioni logiche si riperquoteranno su le porte fisiche e non viceversa, è consigliato eseguire le operazioni anche su le porte fisiche per questioni di ridondanza.
- Comandi di Verifica per EtherChannel [PEM]show interfaces port-channel – Stato generale delle port-channel [PEM]Show etherchannel summary – prima linea informazioni sommarie sui portchannel [PEM]Show etherchannel port-channel – da informazioni specifiche sul port-channel desiderato [PEM]Show interfaces etherchannel – ruolo delle interfacce fisiche dell’etherchannel
+Configurazione HSRP - Hop Stand by Router Protocol (Router uniti come unico router virtuale) Ruolo attivo – il router con HSRP priority più alta, di default è 100. Ruolo backup – il router con HSRP priority più bassa [GCM] interface g0/1 – Entra nell’interfaccia fisica o logica [ICM] standby version 2 - per scegliere la versione del protocollo, serve solo per interfaccia fisica [ICM] ip address ipv4 address subnet-mask Imposta un IP ad ogni interfaccia LAN dei router dello stesso gruppo. [ICM] standby (ID del Gruppo dei router ) ip (IP del DG virtuale) COMANDI DA AGGIUNGERE PER CONFIGURARE IL RUOLO ATTIVO [ICM] standby (ID del Gruppo dei router) priority 150 (di default è 100, più alto è più priorità ha) [ICM] standby (ID del Gruppo dei router) preempt (forzare l’elezione del router attivo)
+Comandi di Verifica HSRP
[PEM] show standby [PEM] standby brief
- CREAZIONE LOOPBACK [GCM] Interface loopback number – vado a creare una interfaccia di loopback, utilizzata piu spesso per il test della pila protocollare TCP/IP a livello 3
[ICM]ipv6/4 address ipv6 address 127.0.0.0/prefix-length ::1 – vado ad assegnare un indirizzo fra questi range che sono definiti solo
per Loopback
+ CREAZIONE SVI
[GCM] Interface vlan 1 : Crea una interfaccia virtuale chiamata (SVI) per potersi collegare a dispositivi intermediari che lavorano a livello 2(data link) in maniera tale da collegarsi da remoto. Poi assegniamo un indirizzo IP e una SUBNET MASK
[ICM] Ip address indirizzoip subnetmask : Creata una SVIN, assegniamogli indirizzoIP e SubnetMask per poterci collegare in remoto
a questo dispositivo(di solito Switch) che lavorando al livello 2(DataLink) non sarebbero rintracciabili da remoto. [ICM] No shutdown : accende una interfaccia virtuale, che di default è spenta. +CONFIGURAZIONE SSH
1. [GCM] Hostname nome hostname Assegna un Hostname Unico che servira per generare le chiavi
- [GCM] ip domain-name www.cisco.com Assegna un Dominio, che servira per generare le chiavi
- [GCM] crypto key generate rsa Crea la criptochiave SSH
- [GCM] ip ssh version 2 – rende la versione ssh versione 2, è quindi piu complicato da decifrare usando un algoritmo diffie- Hellman. La versione di default e la versione 1 che comprende la 2 ma genera solo versione 1
- [GCM] crypto key zeroize rsa – Se abbiamo sbagliato, questo comando cancella le key
- [GCM] username Usernamescelto privilege 15 password passwordscelta Crea un database con gli account abilitati alle VTY
- [LCM] trasport input ssh Una volta scelta la line, tramite questo comando do specifiche sul accesso specifico solo tramite SSH
- [LCM] Login local dato all’interno della VTY scelta mi fa si che la line metcha gli account nel databases con l’accesso alla VTY, nel momento in cui provo a connettermi.
- [LCM] exec-timeout 6 Se un utente è inattivo viene buttato fuori per 5 minuti e 30 secondi
+ Comandi di Verifica per SSH
[PEM]show versions- Ci fa vedere lo status del sistema e dell’hardware, se è presente un K9 vuol dire che quel dispositivo è abilitato a gestire SSH e la crittografia. [PEM]show ip shh - ci da una visualizzazione della configurazione di ssh del device [PEM]show ssh - ci mostra le connessioni attive SSH, proprio le sessioni in entrata[IN] e uscita[OUT]
- Comandi Vecchie versioni IoS [PEM] show control-plane host open-port ci fanno vedere le porte aperte e quindi quelle chiuse per esclusione Comando più vecchio. [GCM]sdm prefer dual-ipv4-and-ipv6 default – con questo comando possiamo lavorare in dual sia ipv4 che ipv6 in vecchie versioni di IoS. Dopo aver dato il comando riavvia lo Switch [ICM] speed [100] ci permette di settare la velocita(bandwith) delle porte. Non è possibile cambiare la velocita delle porte per fibra ottica [ICM] duplex [full|Half] ci permette di settare la comunicazione in half o full duplex. La fibra è sempre full duplex. Di defalt si parla di Mb(megabit)
+Configurazione OFPS Point-to-Point [La metrica in OSPF = Costo]
[GCM]router ospf process-id – Cosi abilitiamo l’OSPF e all’interno possiamo gestirlo, con la Router Conf. Mode [RCM]router-id X.X.X.X – va impostato come un indirizzo ipv4. Serve a partecipare alla sincronizzazione degli OSPF database, ed è utilizzato anche per l’elezione del Designated router. A parita di priority viene eletto quello con Router-id piu alto. [RCM]network network-address wildcard-mask area area-id – Assegna i network direttamente connessi tramite rotte OSPF. La wildcard è l’inverso della subnet-mask ovvero i match settati a 0 e in non match settati a 1 (Magic number -1). L’area è il dominio OSPF scelto. [RCM]passive-interface interfaccia – Disabilita l’interfaccia scelta all’invio di Hello Packet [RCM]default-information originate - Abilita la propagazione della default route sul router dove è settata la default
+Sulle interfacce
[ICM]ip ospf process-id area area-id – Dopo aver incluso i network bisogna abilitare le varie interfacce a OSPF [ICM]ip ospf network point-to-point - Questo comando ci permette di sprecare meno risorse, fa si che non ci sia un elezione in un link Point to point. Imposta il network come Point-to-Point
+Configurazione OFPS Multiaccess - vogliamo far si che un solo router gestisca i LSA verso tutti gli altri
[ICM]ip ospf priority <0-255> - La priorità di default è sempre 1, serve nelle elezioni fra DR,DBR e i DROTHER. Il router che avrà l’interfaccia con priorità più alta durante l’algoritmo OSPF diventera DR(Gestirà i LSA) il secondo più alto diverrà DBR(Ruolo di back-up) gli altri saranno DROTHER. Priorità 0 impedirà all’interfaccia del router di partecipare alla conquista dei ruoli di DR e DBR. A parità di priorità si utilizzera il Router-id. [ICM]ip ospf cost value – Cambia il costo per l’algoritmo OSPF della interfaccia. Ragioni per farlo sono il voler influenzare il Path selection da amministratore. [ICM]ip ospf hello-interval seconds – Specifica l’intervallo di tempo che userà l’interfaccia per l’invio degli HELLO packets, con il no davanti imposta i tempi di default [ICM]ip ospf dead-interval seconds – Specifica l’intervallo di tempo che aspettera l’interfaccia prima di mandare giu l’adiacenza [hello- interval x 4]. Con il no davanti imposta i tempi di default [GCM]auto-cost reference-bandwidth value Mbps – Opzione utilizzata per cambiare il valore di riferimento della Bandwidth nella valutazione costi OSPF. Valore 1000 aggiusta il calcolo del costo in base Gigabit-Ethernet, valore 10000 lo aggiusta ber le 10Gigabit- Ethernet [PEM]clear ip ospf process – Restarta l’algoritmo OSPF e quindi ricalcola anche le vaire elezioni di DR e BDR
+Comandi Di Verifica OSPF
[PEM]show ip interface brief – Verifica le interfacce che abbiano il corretto IP Address
[LCM]access-class { access-list-number | access-list-name } {in | out} – Abilita le ACL nelle line VTY
ACL IPV4 Exstended – Più vicine alla sorgente possibile
+Configurazione Numbered Exstended - una serie di regole per il traffico in entrata/uscita di una interfaccia. Le regole si basano su Permit e
Deny di determinati indirizzi indentificati da una WildMask. Alla fine di ogni Acces List abbiamo un Deny any, che specifica che se non vi è alcun match fra le regole inserite nega qualsiasi traffico. Le Exstended ACL filtrano il traffico in base al ip sorgente e destinazione e anche in base alla porta di destinazione o servizio(in rari casi anche per la porta sorgente).
[GCM]access-list access-list-number { permited | deny } Protocol-type IP-Sorgente wildemask-[ eq porte TCP/UDP] IP- Destinz wildcard-dest
eq [Service] Protocol type – la tipologia di traffico che viaggia in base protocolo, esempo TCP, UDP, FTP, FTP-DATE ecc.. da filtrare IP-Destinz – Identifica il trafico in entrata da filtrare IP-sorgente – Ifentifica il traffico in unscita da filtrare Service – Identifica il tipo di servizio da filtrare Established – Keyword Dall’interno verso l’esterno è permesso anche quello di ritorno dall’esterno all’interno è abilitato e permesso. [ICM]ip access-group { access-list-number | access-list-name } {in | out} – immesso nella interfaccia selezionata binda L’ACL a quell’interfaccia in entrata o uscita EQ – vuol dire uguale a quella porta, LT less than , GT greater than , NEQ non equal, Range Any – 255.255.255. Host - 0.0.0.
+Configurazione NAMED Exstended - Più vicine alla sorgente possibile
[GCM]ip access-list exstended access-list-name – mi fa entrare nella configuration mode da li posso aggiungere le varie ACL [ICM]ip access-group { access-list-number | access-list-name } {in | out} – immesso nella interfaccia selezionata binda L’ACL a quell’interfaccia in entrata o uscita +Comandi di verifica ACL ipv [PEM]Show access-list – Comando di verifica della generazione andata a buon fine delle ACL [PEM]Show ip interface – è possibile vedere se le ACL sono abilitate o menno nell’interfaccia [PEM]Show running-config – in running-conf spuntano anche i commenti inseriti nelle AC +Configurazione NAT-Statico [1-privato a 1-pubblico] [GCM]ip nat inside source static Inside-Local Inside-Public – In questa maniera creiamo un bindig fra Inside Local-Address e inside Public-Address(oovero fra indirizzo privato e pubblico in maniera statica e duratura. [ICM]Ip nat inside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso la LAN [ICM]ip nat outside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso Internet +Configurazione NAT-Dinamico [Monti-privati a Molti-pubblici] [GCM]ip nat pool Name-Pool Pool-IndirizziPublici netmask Subnet-Mask – in questa maniera andiamo a creare un pool di indirizzi pubblici che avremo a disposizione per la NAT-Translation [GCM]access-list Number permit Indirizzo di rete privato-LAN Wild-card – con questa access-list andiamo a permettere il traffico sempre per la traduzione NAT [GCM]ip nat inside source list Number/number-ACL pool Name-Pool – con questo comando andiamo a bindare l’ACL al nostro pool- NAT [ICM]Ip nat inside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso la LAN [ICM]ip nat outside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso Internet ----------------------------------- ----------Comandistica sui Timer e di Clear---------------------------------------------------------------- [GCM]ip nat traslation timeout Timeout-secons – Di default una traduzione rimane in NAT-Table per 24 ore, cosi lo configuri tu. [GCM]clear ip nat statistics – Resetta le statistiche della NAT-Table, fra cui anche il Time-out delle traduzioni. [GCM]clear ip nat translation * - cancella tutte le entry dinamiche nella NAT-TABLE [GCM]clear ip nat translation inside global-ip local-ip [ outside local-ip global-ip ] – cancella una dinamic entry semplice [GCM]clear ip nat translation protocol inside global-ip global-port local-ip local-port [outside local-ip local-port global-ip global-port ]
- cancella una extended dinamic translation entry +Configurazione PAT Port Addressing Translation [1-pubblico a Molti-privati] Configurazione PAT all’uso di un singolo IPV4 address pubblico
[GCM]Ip nat inside source list Number-ACL interface Interfaccia-CheDaVersoLaLAN overload
[GCM]access-list Number permit Indirizzo di rete privato-LAN Wild-card – con questa access-list andiamo a permettere il traffico sempre per la traduzione NAT [ICM]Ip nat inside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso la LAN [ICM]ip nat outside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso Internet Configurazione PAT all’uso di un Pool IPV4 address pubblico [GCM]ip nat pool Name-Pool Pool-IndirizziPublici netmask Subnet-Mask – in questa maniera andiamo a creare un pool di indirizzi pubblici che avremo a disposizione per la NAT-Translation [GCM]access-list Number permit Indirizzo di rete privato-LAN Wild-card – con questa access-list andiamo a permettere il traffico sempre per la traduzione NAT [GCM]ip nat inside source list Number-ACL pool Name-Pool overload – con questo comando andiamo a bindare l’ACL al nostro pool- NAT e daldogli l’overload specifichiamo che deve associare delle porte agli indirizzi privati [ICM]Ip nat inside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso la LAN [ICM]ip nat outside – Dal punto di vista del router Nat di confine questo comando va messo nell’interfaccia che da verso Internet +Comandi di verifica NAT [PEM]show ip nat translations [verbose] – Ci fa vedere le traduzioni NAT attive cinamiche o quelle statiche bindate nella NAT table, con l’aggiunta verbose ci sono molte più statistiche da controllare [PEM]show ip nat statistics – Ci fa vedere parametri di configurazione NAT, numero di Ip tradotti del pool, e quelli allocati. [PEM]show running-config | include NAT - ci da informazioni sui comandi di NAT dati.
+Configurazione CDP[Cisco] & LLDP – Protocolli di discovery
+Configurazione CDP – Only Vendor Cisco
[GCM]cdp run – Abilita globalmente il CDP [GCM]no cdp run – Disabilita globalmente il CDP [ICM]cdp enable – Abilita l’interfaccia alla comunicazione cdp ovvero all’invio di CDP advertaisement [ICM]no cdp enable – Disabilita l’interfaccia alla comunicazione cdp ovvero all’invio di CDP advertaisement Comandi di Verifica CDP [PEM]Show cdp – All time value(intervallo per cui un associazione è valida), informazioni sullo stato di cdp [PEM]Show cdp interface – mostra informazioni sulle interfaccia abilitate cdp nel device [PEM]Show cdp neighbors detail – ci da piu informazioni tra cui l’indirizzo IP [PEM]Show cdp neighbors – mostra informazioni sui nostri vicini
+Configurazione LLDP – Link Layer Discovery Protocol – No Verdor Specific
[GCM]Lldp run - abilitare globalmente lldp [GCM]No Lldp run - disabilitare globalmente lldp [ICM]Lldp transmit – permette di inviare lldp advertaisement-packet sull’interfaccia selezionata [ICM]Lldp recive - permette di ricevere lldp advertaisement-packet sull’interfaccia selezionata Comandi di verifica LLDP
c) Assicurarsi che tutti gli host wireless siano in grado di vedere il SSID. Step 3: Configurare la sicurezza. a) Utilizzare WPA2 Personal e la passphrase. b) Proteggere il router modificando la password di default. Step 4: Connettere i client alla rete. a) Aprire l'app PC Wireless sul desktop del portatile e configurare il client per la connessione alla rete. b) Aprire la scheda Config in Tablet PC e Smartphone e configurare le interfacce wireless per la connessione alla rete wireless. c) Verificare la connettività. Gli host devono essere in grado di eseguire il ping tra di loro e verso il server web. Dovrebbero anche essere in grado di raggiungere l'URL del server web.
+Configurare il WLC
Step 1: Configurare le interfacce VLAN. a. Dal PC admin, accedere all'interfaccia di gestione WLC tramite il web browser. Per accedere a WLC, utilizzare admin come nome utente e admin come password. b. +Configurare un’interfaccia per la prima WLAN. (scheda Controller, sezione Interfaces) Name: WLAN 2 VLAN Identifier: 2 Port Number: 1 Interface IP Address: 192.168.2. Netmask: 255.255.255. Gateway: 192.168.2. Primary DHCP Server: 192.168.2. B +Configurare un’interfaccia per la seconda WLAN. Name: WLAN 5 VLAN Identifier: 5 Port Number: 1 Interface IP Address: 192.168.5. Netmask: 255.255.255. Gateway: 192.168.5. Primary DHCP Server: 192.168.5. b. Configurare il WLC per mandare dei log al SNMP server (scheda Management e sezione SNMP/Trap Receivers): Community Name: WLAN IP Address: 10.6.0. Step 4: Creare le WLANs. a. Creare la prima WLAN: Profile Name: Wireless VLAN 2 WLAN SSID: SSID- ID: 2 Interface: WLAN 2 Security: WPA2-PSK Passphrase: Cisco Sotto Advanced, andare nella sezione FlexConnect e spuntare FlexConnect Local Switching e FlexConnect Local Auth. b. Creare la seconda WLAN: Profile Name: Wireless VLAN 5 WLAN SSID: SSID- Interface: WLAN 5 ID: 5 Security: 802.1x - WPA2-Enterprise Configurare la WLAN per usare l’autenticazione tramite RADIUS server. Mettere le spunte in FlexConnect come nello Step 4a. Step 5: Configurare gli host per collegarli alle WLANs. Step 6: Testa la connettività.
+Gestione FileSystem IoS – Recovery Passward – BackUp Running e StartUP config.
[PEM]show file system – Ci fa vedere tutti i file system presenti
[PEM]dir – il comando dir ci fa aprire le cartelle disponibili in NVRAM e vedere il contenuto [PEM]cd – ci fa muovere fra le diverse cartelle [PEM]pwd – ci fa vedere la cartella dove siamo nel momento stesso +Password Recovery – Change Password
- Entrare in ROMMON mode - ovvero la modalita bios del network device. Tramite il bottone adatto e interagire con la console. Se il procedimento sarà giusto vedrai un prompt rommon 1>
- Cambiare la configurazione di registro a. Confreg 0x2142 – Comando che serve per cambiare la conf di registro a 0x2142, cosi lui ignorerà la configurazione corrente e si accendera con una configurazione standard b. Reset – il network device si resetterà, con la configurazione di default.
- Copy startup-config running-config – una volta finito il reload del device, copiare la configurazione salvata in NVRAM nella configurazione di running cosi da avere le impostazioni di prima ma aver bypassato la password
- Cambia password – Cambia la password e salvala bene.
- Config-restister 0x2102 – ricambia la configurazione di registro in quella stardard
- Copy running-config startup-config – copia la running nella startup cosi da aver la nuova password attiva
+BackUP IoS image con TFTP
1. Ping TFTP server – Verifica la connettività
2. Verfica la grandezza del image nella flash – Controlla se hai abbastanza spazione per allocare un
BackUP nel Server TFTP. Usa il comando [PEM]show flash0: per vedere la grandezza del image ios file.
3. Copy source-url destination-url – con questo comando andiamo a copiare un file da ip X a ip Y, lo
useremo per l’immagine IOS, dopo aver dato invio ci chiedera il nome del file da copiare e se nel caso
volessimo rinominarlo a destinazione.
+Copiare un Image IoS in un Device
1. Ping TFTP server – Verifica la connettività
2. Verfica la grandezza del image nella flash – Controlla se hai abbastanza spazione per allocare un
BackUP nel Server TFTP. Usa il comando [PEM]show flash0: per vedere la grandezza del image ios file.
3. Copy tftp: flash: - copia la Ios Image dal Server TFTP. Dopo spunterà un prompt che ti chiedera l’ip del
host remoto, source file name e destination file name.
4. Copy flash: tftp: - Cosi facciamo l’inverso del punto 3, ovvero facciamo un backup del image iso sul
TFTP server
[GCM]ip routing -Questo comando abilita le operazioni di routing in un Multilayer Switch
[ICM]no switchport – Questo comando dato in una porta multilayerSwitch, la trasforma in una porta
livello 3 router
[GCM]interface portchannel X
[PCHM]switchport trunk encapsulation dot1q – Questo comando abilita nelle porte logiche
del multilayer witch il dot1q
