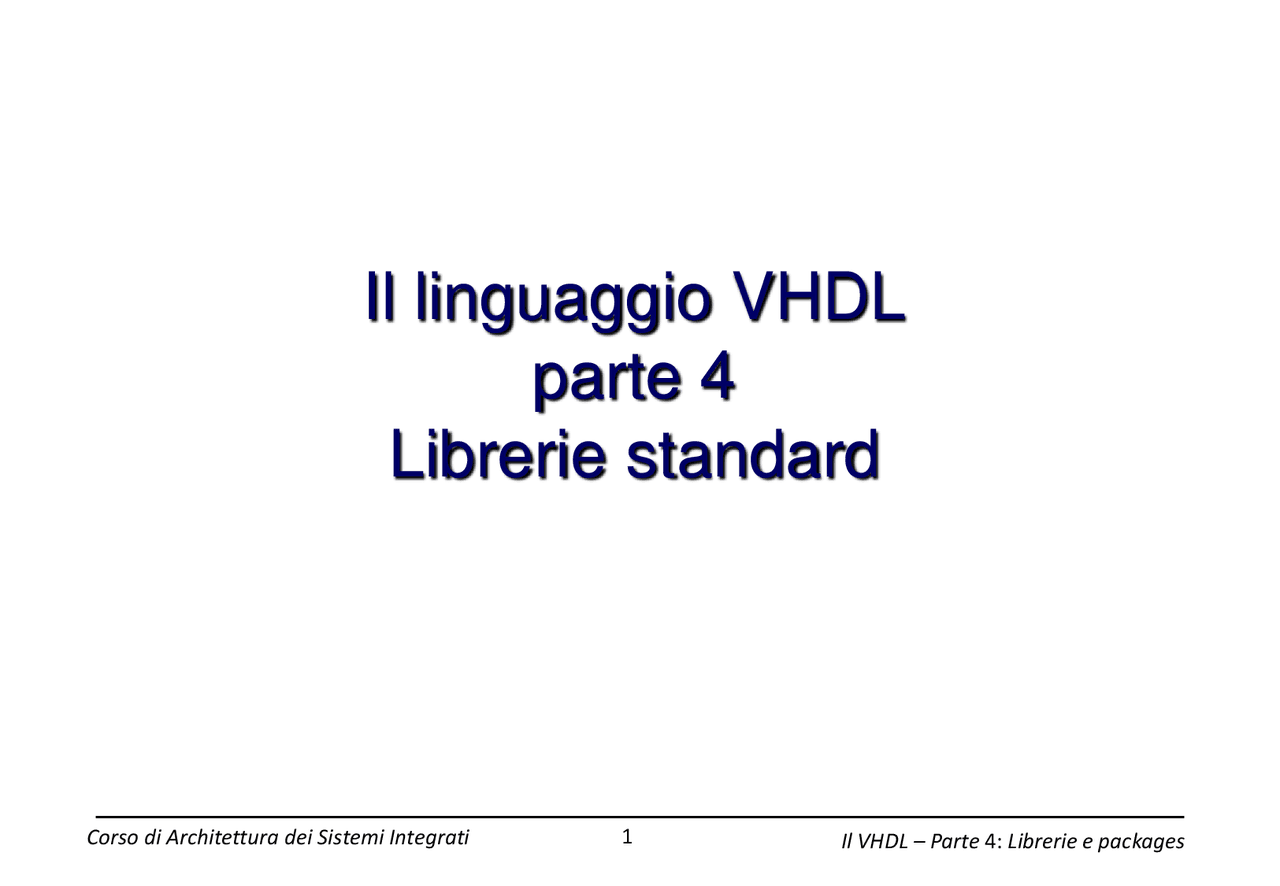

Il linguaggio VHDL

parte 4

Librerie standard

Tipi

architecture nome_architettura of nome_entita is dichiarazioni di tipo dichiarazioni di segnali dichiarazioni di costanti definizione di funzioni definizioni di procedure dichiarazioni di componenti begin statement concorrente

.... end nome_architettura;

tipo predefiniti : boolean (true, false) , bit (0, 1) , integer, real, time

tipo enumerato : è definito elencandone tutti i possibili elementi,

type stato_processore is (reset, stop, wait, go);

Un tipo enumerato è ordinato. Il primo elemento è il più piccolo, mentre

l’ultimo è il più grande.

Nell’esempio precedente abbiamo: reset < stop < wait < go.

Tristate

library ieee; use ieee.std_logic_ 1164. all ; entity dc 2 is port (a, b, en : in std_logic; y : inout std_logic); end dc 2 ; architecture data_flow of dc 2 is begin y <= (a and b) when en =' 1 ' else 'Z'; end ;

Registro ad 8 bit con uscita tristate

library ieee; use ieee.std_logic_1164. all ;

entity reg is

port (clk, reset, en : in std_logic;

y : inout std_logic_vector(7 downto 0) );

end ;

architecture beh of reg is

signal q : std_logic_vector(y' range );

begin

process (clk,reset)

begin

if (reset='1') then

q <= ( others => '0');

elsif rising_edge(clk) then

q <= d;

end if ;

end process ;

y <= q when en ='1' else ( others => 'Z');

end beh;

Registro ad 8 bit con uscita tristate

architecture beh of reg is signal q : std_logic_vector(y' range ); begin process (clk,reset,en) begin if (reset='1') then q <= ( others => '0'); elsif rising_edge(clk) then q <= d; end if ; if en='0' then y <= ( others => 'Z'); else y <= q; end if ; end process ; end beh; In questo istante q cambia, mentre y varia al successivo evento sul clock situazione analoga Attenzione : q compare sia a sinistra che a destra del simbolo di assegnazione

Soluzione

architecture beh of reg is signal q : std_logic_vector(y' range ); begin process (clk,reset,en, q ) begin if (reset='1') then q <= ( others => '0'); elsif rising_edge(clk) then q <= d; end if ; if en='0' then y <= ( others => 'Z'); else y <= q; end if ; end process ; end beh; inserisco q nella sensitivity list La versione iniziale, con l'utilizzo di una variabile è di gran lunga preferibile

std_ulogic

La libreria IEEE 1164 definisce anche il tipo std_ulogic che ha gli stessi 9 valori del tipo std_logic ma non prevede alcuna resolution function.

architecture good of my_design is

signal y,a,b : std_ulogic ;

begin

y <= a and b;

y <= a or b;

end good ;

Si ha un errore in fase di compilazione (driver multipli senza resolution function).

Meglio std_logic o std_ulogic?

Nell’ottica della sintesi sarebbe opportuno utilizzare il tipo std_ulogic In effetti, è invalso l’uso del solo tipo std_logic sia per la simulazione che per la sintesi

Assegnazione di valore ad un array

a(7) <= ‘0’; a(6) <= ‘1’; a(5) <= ‘1’; a(4) <= ‘1’; a(3) <=‘0’; a(2) <= ‘1’; ( 1 ) <= ‘1’; a(0) <= ‘1’; In alternativa: a <= (‘0’, ‘1’, ‘ 1 ’, ‘1’, ‘ 1 ’, ‘1’, ‘ 1 ’, ‘0’); In alternativa: a <= (7 => ‘0’, 0 => ‘0’, others => ‘1’); In alternativa: a <= “01111110”; E’ possibile far riferimento ad una parte ( slice ) di un array: a (7 downto 1) <= "111111";

type byte is array (7 downto 0) of std_logic;

signal a : byte;

Utilizzo scorretto di tipi differenti

library ieee;

use ieee.std_logic_1164. all ;

entity compare is

port ( address : in std_logic_vector(7 downto 0);

x1,x2 : out std_logic);

end ;

architecture beh of compare is

type nibble is array (3 downto 0) of std_logic;

signal h,l : nibble;

begin

h <= address(7 downto 4); -- ERRORE

l <= address(3 downto 0); -- ERRORE

x1 <= '1' when h ="0000" else '0';

x2 <= '1' when l ="0000" else '0';

end beh;

Funzioni

Esempio

library ieee; use ieee.std_logic_ 1164. all ;

entity s is

port (p : in std_logic_vector ( 7 downto 0 );

q : in std_logic_vector ( 15 downto 0 );

y 1 , y 2 : out std_logic);

end ;

architecture beh of s is

function dispari(a : in std_logic_vector)

return std_logic is

variable tmp: std_logic;

begin

tmp:=' 0 ';

for i in a 'low to a 'high loop

if a(i)=' 1 ' then

tmp := not tmp;

end if;

end loop ;

return tmp;

end dispari;

begin

y 1 <= dispari(p);

y 2 <= dispari(q);

end beh;

vettore

unconstrained

Librerie e packages

Sono utilizzati per dichiarare e memorizzare tipi, funzioni, componenti ecc. che possono essere adoperati in una descrizione VHDL.

Librerie e packages

• I file prodotti compilando un listato VHDL vengono memorizzati in una libreria. (Se il nome della libreria non viene specificato esplicitamente, il compilatore crea ed utilizza una libreria di default chiamata work .)
• Altri file VHDL possono richiedere l'utilizzo di oggetti in una determinata libreria. In particolare è possibile accedere solo alle entità ed alle architetture compilate nella libreria, ma non alle definizioni di tipi, costanti, funzioni ecc.
• Per poter utilizzare gli oggetti in libreria è necessario utilizzare la clausola library (ad esempio: library ieee;). Da notare che la clausola: library work; è inclusa implicitamente all’inizio di ogni listato VHDL
