Commutatori di pacchetto
La maggior parte dei commutatori pacchetto utilizza
trasmissione Store and forward
Ciò significa che il commutatore deve ricevere l’intero
pacchetto prima di poter trasmettere in uscita il primo
bit
Il commutatore connette più collegamenti quindi per
ciascuno di essi mantiene un buffer di output ho detto
anche coda di output
Se il collegamento è occupato da un’altra trasmissione
deve attendere nella coda di output di conseguenza
oltre ai ritardi dello Store and forward i pacchetti
subiscono ritardi di accodamento quindi se troveremo
un buffer completamente pieno di pacchetti il
successivo verrà eliminato (perdita di pacchetto)
Per spostare i dati in una rete di collegamenti e
commutatori esistono due approcci fondamentali la
commutazione di circuito è la commutazione di
pacchetto
Nelle reti di commutazione di circuito le risorse richieste
lungo un percorso servono a consentire la
comunicazione tra sistemi periferici sono riservate per
l’intera durata della sessione di comunicazione
Nelle reti di commutazione di pacchetto tali risorse non
sono riservate in quanto i messaggi di una sessione
utilizzo le risorse quando è necessario quindi
potrebbero attendere per accedere a un collegamento
Un circuito all’interno di un collegamento è
implementato tramite multiplexing a divisione di
frequenza (FDM) o multiplexinga divisione di tempo
(TDM)
Con FDM lo spettro di frequenza di un collegamento
viene suddiviso tra le condizioni stabilite tramite il
collegamento
Con TDM invece lo spettro suddiviso in determinati
intervalli di tempo
E’ una rete di calcolatori
Connette milioni di dispositivi
Chiamati host o sistemi periferici
Sistemi periferici
Sono connessi tramite una
Rete di collegamenti
Fibra, rame, onde elettromagnetiche
Satelliti e commutatori di pacchetti
La velocità di trasmissione è variabile
E viene misurata in bps= bit/secondo
I pacchetti vengo trasmessi su ciascun collegamento a
una velocità pari alla velocità totale di trasmissione
quindi se un sistema periferico ho un commutatore invia
un pacchetto di
L bit su un canale con velocità di R bps il tempo di
trasmissione risulta pari a L/R secondi
Quando vuole inviare dati da un altro
Sistema periferico si suddivide in tante parti
aggiungendo delle intestazioni il risultato viene
chiamato pacchetto.
I pacchetti
Vengono inviati attraverso una rete di destinazione
Successivamente riassemblati per ottenere i dati
originari
Un commutatore di pacchetto ha il compito
Di prendere un pacchetto in ingresso e ritrasmetterlo
In uscita
Router, commutatori di collegamento La sequenza di collegamenti e di commutatori è nota
Come cammino o percorso
L’accesso ad internet avviene tramite l’ internet service
provider o isp
Un provider ha il compito di fornire diversi tipi di
acceso ( dsl, wireless, mobile)
Qualsiasi isp è gestita in modo indipendente e fa uso
Del protocollo IP
Due dei principali protocolli internet sonoTransmission
control protocol o tcp e l’internet protocol o IP
Un protocollo definisce il formato e l’ordine dei
messaggi scambiati tra due o più entità di
comunicazione
I protocolli di vari livelli sono detti sono detti pila di
protocolli di internet e in totale sono 5
Fisico Collegamento Rete
Trasporto Applicazione
Il livello di applicazione è la sede dell’applicazioni di
rete e di alcuni Protocol web come FTP HTTP SMTP
questo livello viene distribuito su più sistemi terminali
con la funzione di scambiare pacchetti
Il livello di trasporto trasferisce i messaggi del livello di
applicazione tra punti periferici gestiti dalle applicazioni
esistono due tipi di protocolli trasmissione
Transmission control Protocol o TCP
Che fornisce l’applicazione un
servizio orientato alla connessione
User datagram protocol o UDP
Che fornisce l’applicazione un
servizio non orientato alla connessione
Un protocollo definisce il formato è l’ordine dei
messaggi scambiati tra due o più entità di
comunicazione
Gli host Vengono divisi in due categorie client e server Il cliente sono host che richiedono dei servizi mentre i
server si occupano di erogare dei servizi
Le reti di calcolatori limitano necessariamente il
THROUGHPUT cioè la quantità al secondo che può
essere trasferita tra due sistemi periferici introducendo
ritardi e posso addirittura perdere pacchetti
Vari tipi di ritardo
La somma di tutti questi ritardi viene chiamata
Ritardo totale di nodo
Ritardo di elaborazione Tempo richiesto per esaminare l’intestazione pacchetto
e per determinare dove dirigerlo
Ritardo di accodamento Quando il pacchetto si trova in coda e attendendo la
trasmissione su un collegamento
È la componente più complessa del ritardo totale di
nodo in quanto può variare da pacchetto a pacchetto
Ritardo di trasmissione
E il rapporto tra lunghezza il pacchetto e la velocità di
trasmissione essendo con il pacchetto prima di essere
trasmesso deve aspettare il precedente e secondo la
politica fifo
In ritardo trasmissione e la quantità di tempo impiegato
dal router per trasmettere in uscita il pacchetto ed è
funzione della lunghezza del pacchetto e della velocità
di trasmissione del collegamento ma non ho nulla che
fare con la distanza tra i due Router
Ritardo di propagazione Il tempo che è 1 bit impiegherà per propagarsi al router
finale e dipenderà dal mezzo fisico di trasmissione
I ritardi propagazione la quantità di tempo richiesta per
la propagazione di 1 bit da un router a quello successivo
ed è funzione della distanza tra i due router ma non
annulla che fare con la lunghezza del pacchetto e con la
velocità di trasmissione del collegamento
THROUGHPUT può essere
Istantaneo In ogni istante di tempo
Viene mandato un bit
Medio In cui bisogna usare
Tempi molto lunghi
Un collegamento su un percorso punto-punto Che
vincola il throughput end-to-and viene chiamato
collegamento a collo di bottiglia o bottleneck link
Gli standard internet vengono sviluppati
Dall’Internet engineering task force Le pubblicazioni vengono dette REQUEST FOR COMMENT
Sicuramente il protocollo TCP è da preferire rispetto al
protocollo UDP se parliamo di garanzie controllo del flusso
controllo della congestione e della sicurezza mentre il
protocollo di UDP può vantare della sua notevole velocità di
trasmissione dati, i pacchetti in questo livello vengono
chiamati segmenti
Il livello di rete si occupa di trasferire i pacchetti
detti datagrammi da un host a un altro
Comprende il protocollo IP che definisce i
campi dei datagrammi e come i sistemi
periferici e i Router agiscono su tali campi
Il livello di collegamento consente l’instradamento
deidata grammi attraverso l’utilizzo di commutatori
di pacchetto PPP Ethernet Wi-Fi
I pacchetti in questo livello vengono
chiamati frame
Livello fisico consente di trasferire i singoli bit
frame da un nodo a quello successivo e dipende
dall’effettivo mezzo di trasmissione

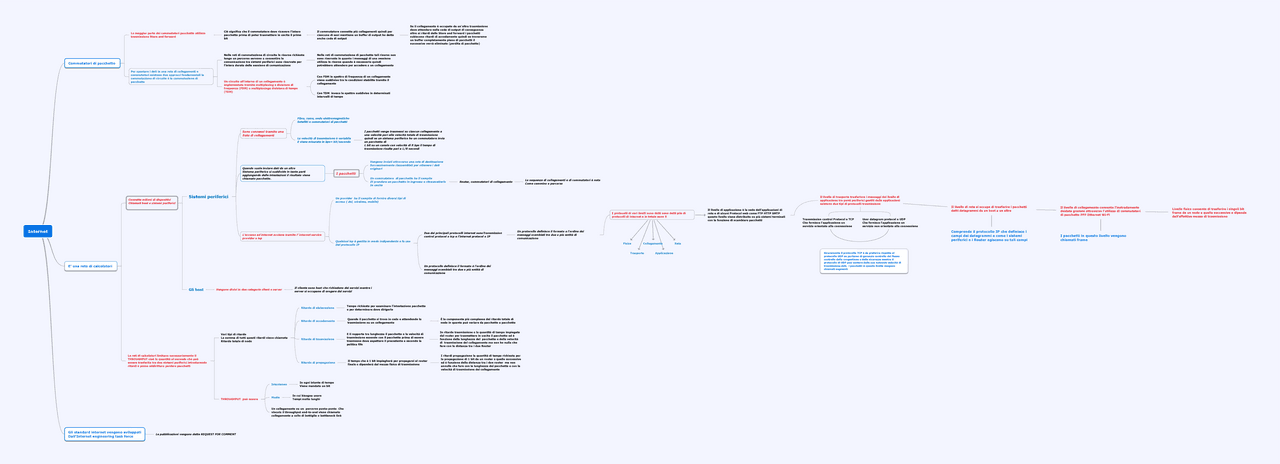

Internet
