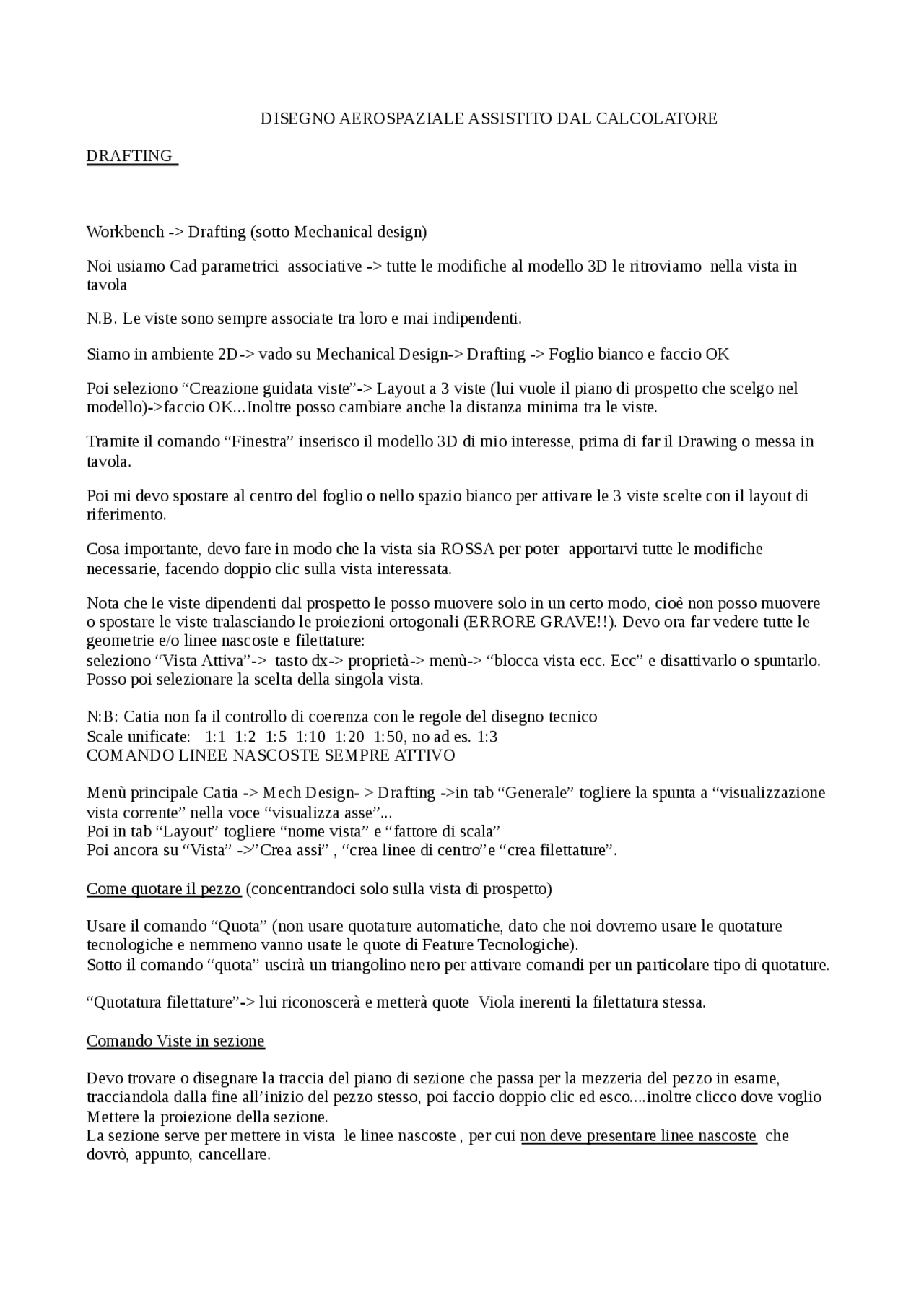

DISEGNO AEROSPAZIALE ASSISTITO DAL CALCOLATORE
DRAFTING
Workbench -> Drafting (sotto Mechanical design)
Noi usiamo Cad parametrici associative -> tutte le modifiche al modello 3D le ritroviamo nella vista in
tavola
N.B. Le viste sono sempre associate tra loro e mai indipendenti.
Siamo in ambiente 2D-> vado su Mechanical Design-> Drafting -> Foglio bianco e faccio OK
Poi seleziono “Creazione guidata viste”-> Layout a 3 viste (lui vuole il piano di prospetto che scelgo nel
modello)->faccio OK...Inoltre posso cambiare anche la distanza minima tra le viste.
Tramite il comando “Finestra” inserisco il modello 3D di mio interesse, prima di far il Drawing o messa in
tavola.
Poi mi devo spostare al centro del foglio o nello spazio bianco per attivare le 3 viste scelte con il layout di
riferimento.
Cosa importante, devo fare in modo che la vista sia ROSSA per poter apportarvi tutte le modifiche
necessarie, facendo doppio clic sulla vista interessata.
Nota che le viste dipendenti dal prospetto le posso muovere solo in un certo modo, cioè non posso muovere
o spostare le viste tralasciando le proiezioni ortogonali (ERRORE GRAVE!!). Devo ora far vedere tutte le
geometrie e/o linee nascoste e filettature:
seleziono “Vista Attiva”-> tasto dx-> proprietà-> menù-> “blocca vista ecc. Ecc” e disattivarlo o spuntarlo.
Posso poi selezionare la scelta della singola vista.
N:B: Catia non fa il controllo di coerenza con le regole del disegno tecnico
Scale unificate: 1:1 1:2 1:5 1:10 1:20 1:50, no ad es. 1:3
COMANDO LINEE NASCOSTE SEMPRE ATTIVO
Menù principale Catia -> Mech Design- > Drafting ->in tab “Generale” togliere la spunta a “visualizzazione
vista corrente” nella voce “visualizza asse”...
Poi in tab “Layout” togliere “nome vista” e “fattore di scala”
Poi ancora su “Vista” ->”Crea assi” , “crea linee di centro”e “crea filettature”.
Come quotare il pezzo (concentrandoci solo sulla vista di prospetto)
Usare il comando “Quota” (non usare quotature automatiche, dato che noi dovremo usare le quotature
tecnologiche e nemmeno vanno usate le quote di Feature Tecnologiche).
Sotto il comando “quota” uscirà un triangolino nero per attivare comandi per un particolare tipo di quotature.
“Quotatura filettature”-> lui riconoscerà e metterà quote Viola inerenti la filettatura stessa.
Comando Viste in sezione
Devo trovare o disegnare la traccia del piano di sezione che passa per la mezzeria del pezzo in esame,
tracciandola dalla fine all’inizio del pezzo stesso, poi faccio doppio clic ed esco....inoltre clicco dove voglio
Mettere la proiezione della sezione.
La sezione serve per mettere in vista le linee nascoste , per cui non deve presentare linee nascoste che
dovrò, appunto, cancellare.
pf2

Anteprima parziale del testo

Scarica Drafting e più Appunti in PDF di Disegno Tecnico solo su Docsity!

DISEGNO AEROSPAZIALE ASSISTITO DAL CALCOLATORE

DRAFTING

Workbench -> Drafting (sotto Mechanical design)

Noi usiamo Cad parametrici associative -> tutte le modifiche al modello 3D le ritroviamo nella vista in tavola

N.B. Le viste sono sempre associate tra loro e mai indipendenti.

Siamo in ambiente 2D-> vado su Mechanical Design-> Drafting -> Foglio bianco e faccio OK

Poi seleziono “Creazione guidata viste”-> Layout a 3 viste (lui vuole il piano di prospetto che scelgo nel modello)->faccio OK...Inoltre posso cambiare anche la distanza minima tra le viste.

Tramite il comando “Finestra” inserisco il modello 3D di mio interesse, prima di far il Drawing o messa in tavola.

Poi mi devo spostare al centro del foglio o nello spazio bianco per attivare le 3 viste scelte con il layout di riferimento.

Cosa importante, devo fare in modo che la vista sia ROSSA per poter apportarvi tutte le modifiche necessarie, facendo doppio clic sulla vista interessata.

Nota che le viste dipendenti dal prospetto le posso muovere solo in un certo modo, cioè non posso muovere o spostare le viste tralasciando le proiezioni ortogonali (ERRORE GRAVE!!). Devo ora far vedere tutte le geometrie e/o linee nascoste e filettature: seleziono “Vista Attiva”-> tasto dx-> proprietà-> menù-> “blocca vista ecc. Ecc” e disattivarlo o spuntarlo. Posso poi selezionare la scelta della singola vista.

N:B: Catia non fa il controllo di coerenza con le regole del disegno tecnico Scale unificate: 1:1 1:2 1:5 1:10 1:20 1:50, no ad es. 1: COMANDO LINEE NASCOSTE SEMPRE ATTIVO

Menù principale Catia -> Mech Design- > Drafting ->in tab “Generale” togliere la spunta a “visualizzazione vista corrente” nella voce “visualizza asse”... Poi in tab “Layout” togliere “nome vista” e “fattore di scala” Poi ancora su “Vista” ->”Crea assi” , “crea linee di centro”e “crea filettature”.

Come quotare il pezzo (concentrandoci solo sulla vista di prospetto)

Usare il comando “Quota” (non usare quotature automatiche, dato che noi dovremo usare le quotature tecnologiche e nemmeno vanno usate le quote di Feature Tecnologiche). Sotto il comando “quota” uscirà un triangolino nero per attivare comandi per un particolare tipo di quotature.

“Quotatura filettature”-> lui riconoscerà e metterà quote Viola inerenti la filettatura stessa.

Comando Viste in sezione

Devo trovare o disegnare la traccia del piano di sezione che passa per la mezzeria del pezzo in esame, tracciandola dalla fine all’inizio del pezzo stesso, poi faccio doppio clic ed esco....inoltre clicco dove voglio Mettere la proiezione della sezione. La sezione serve per mettere in vista le linee nascoste , per cui non deve presentare linee nascoste che dovrò, appunto, cancellare.

Ora devo eliminare il problema della nervatura che Catia me la campisce (errore). Prendo il comando “linea” e cancello la zona campita della nervatura dopo averla selezionata, poi prendo il comando “tratteggio” per campire altre zone dove serve. (Catia riconosce i bordi e i perimetri....). Sulla campitura, però, ho erso l’associatività con il modello 3D.

Per fare la sezione parziale , magari per mettere in risalto, ad esempio voglio mettere in risalto un foro filettato per quotarlo Vista Maschera (lo scopo è di creare un profilo chiuso, con snap griglia disattivato, intorno a zone dove mettere in risalto la sezione parziale o parti nascoste. Catia, in corrispondenza di questo profilo chiuso creato, mi asporterà del materiale). N:B: Bisogna, comunque, sempre verificare che la vista sia ATTIVA.

Quotatura Filettatura Comando “Quota Filettatura” per quotare il diametro di filettatura e non il diametro del foro, che è appunto il comando da usare previa il fatto che Catia mi riconosca la filettatura (da attivare in opzionni, come visto in precedenza). N:B: Bisogna, comunque, sempre verificare che la vista sia ATTIVA.

Es. Cilindro cavo con 4 fori mi riferisco ai piani della terna assoluta per il cilindro

Semivista e/o semisezione

(Piano sezione coincidente con il pezzo ed uno esterno al pezzo) Prendere comando “Sezione” mettersi con snap su asse piano sezione ed arrivare, scorrendo, fino al centro del pezzo. Ho così realizzato semivista e semisezione del pezzo, ma a noi interessa realizzare l’oggetto solo con Semivista!!! Per non perdere poi associatività posso nascondere vista dall’alto e portarla fuori dal foglio, ma NON DEVO CANCELLARLA ASSOLUTAMENTE!!!

La “geometria nascosta” va sempre messa, però non va legata, o meglio, non deve entrare nel processo di quotatura.

CARTIGLIO

Dobbiamo attivare lo sfondo del disegno, ma esso non è modificabile nella vista principale. ModificaSfondoFoglioInserisciSpecchiatura e Cartiglio. N.B. I dati da inserire nel cartiglio Catia li prende dal sistema

Finito ciò, andare su ModificaViste di Lavoro...vedrò che con il mouse, una volta inserito il cartiglio, non potrò interagire con esso (non posso modificarlo e/o quant’altro).

N.B. Per la presenza di linee nascoste mi può tornare util il comando “mezza quota”, dato che queste geometrie nascoste non posso quotarle normalmente!!!
