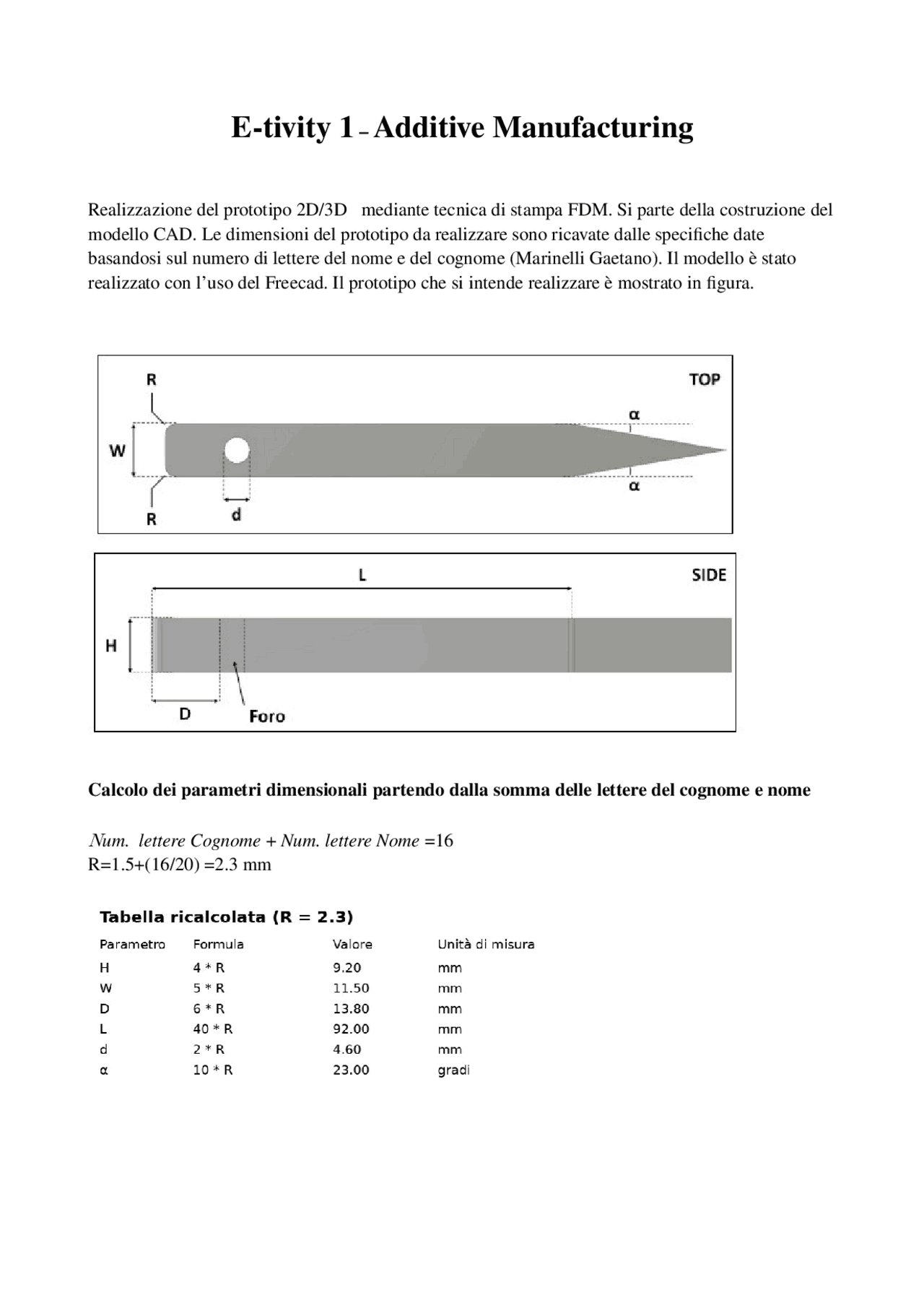

E-tivity 1Additive Manufacturing
Realizzazione del prototipo 2D/3D mediante tecnica di stampa FDM. Si parte della costruzione del
modello CAD. Le dimensioni del prototipo da realizzare sono ricavate dalle specifiche date
basandosi sul numero di lettere del nome e del cognome (Marinelli Gaetano). Il modello è stato
realizzato con l’uso del Freecad. Il prototipo che si intende realizzare è mostrato in figura.
Calcolo dei parametri dimensionali partendo dalla somma delle lettere del cognome e nome
N
um. lettere Cognome + Num. lettere Nome =16
R=1.5+(16/20) =2.3 mm
pf3
pf4
pf5

Anteprima parziale del testo

Scarica E-tivity 1 – Additive Manufacturing e più Appunti in PDF di Tecnologie Meccaniche solo su Docsity!

E-tivity 1 – Additive Manufacturing

Realizzazione del prototipo 2D/3D mediante tecnica di stampa FDM. Si parte della costruzione del modello CAD. Le dimensioni del prototipo da realizzare sono ricavate dalle specifiche date basandosi sul numero di lettere del nome e del cognome (Marinelli Gaetano). Il modello è stato realizzato con l’uso del Freecad. Il prototipo che si intende realizzare è mostrato in figura. Calcolo dei parametri dimensionali partendo dalla somma delle lettere del cognome e nome

N um. lettere Cognome + Num. lettere Nome =

R=1.5+(16/20) =2.3 mm

A questo punto salviamo il prototipo nel formato STL, tale da poterlo importare in Ultimaker Cura.

Valutazione critica dell’orientamento del pezzo e strategie di mitigazione delle criticità FDM Il componente è stato orientato sul piano di stampa con la superficie più ampia a contatto con il piatto, al fine di garantire una buona adesione, migliorare la stabilità durante la deposizione del materiale e ridurre il rischio di deformazioni o distacco nelle fasi iniziali della stampa. Tale orientamento consente inoltre di limitare o evitare l’utilizzo di strutture di supporto, con conseguente riduzione del tempo di stampa e del consumo di materiale, e permette di ottenere una migliore qualità superficiale sulle superfici laterali e sul foro. Tuttavia, come tipico della tecnologia FDM, questa scelta comporta una possibile anisotropia meccanica del componente. Poiché il materiale viene depositato per strati successivi, l’adesione tra i layer ha una resistenza inferiore
