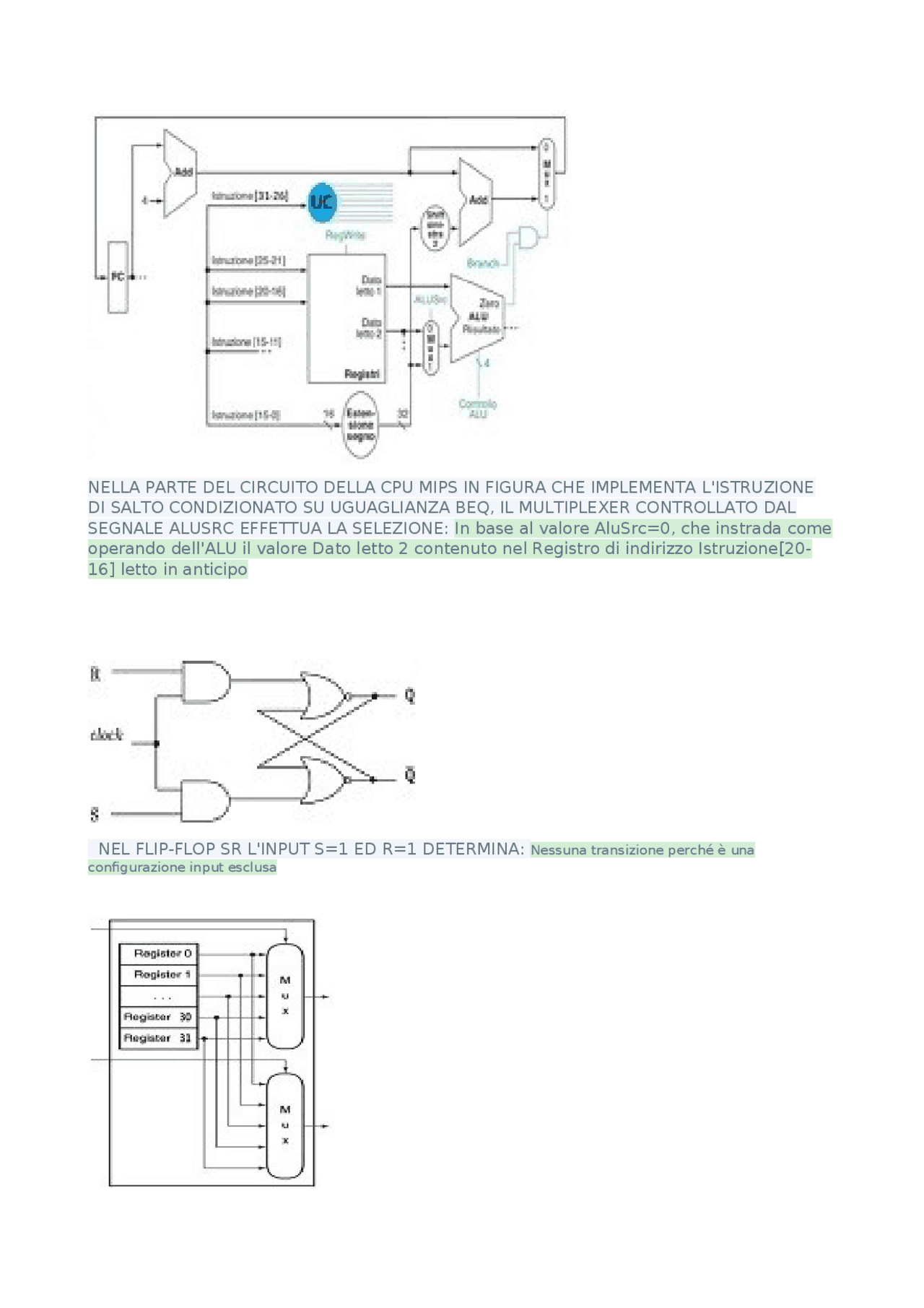

NELLA PARTE DEL CIRCUITO DELLA CPU MIPS IN FIGURA CHE IMPLEMENTA L'ISTRUZIONE

DI SALTO CONDIZIONATO SU UGUAGLIANZA BEQ, IL MULTIPLEXER CONTROLLATO DAL

SEGNALE ALUSRC EFFETTUA LA SELEZIONE: In base al valore AluSrc=0, che instrada come

operando dell'ALU il valore Dato letto 2 contenuto nel Registro di indirizzo Istruzione[20-

16] letto in anticipo

NEL FLIP-FLOP SR L'INPUT S=1 ED R=1 DETERMINA: Nessuna transizione perché è una

configurazione input esclusa
