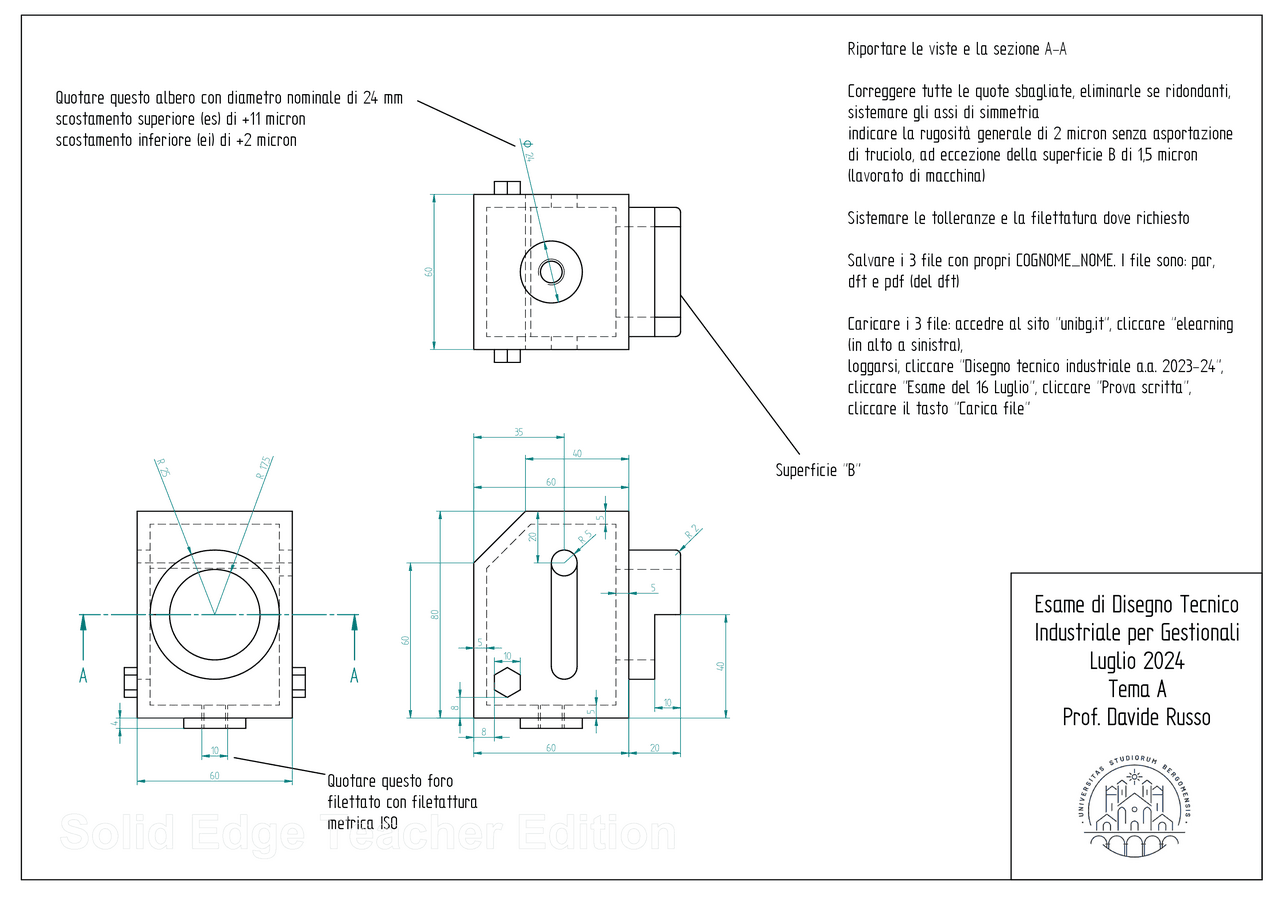

Esame di Disegno Tecnico
Industriale per Gestionali
Luglio 2024
Tema A
Prof. Davide Russo
Riportare le viste e la sezione A-A
Correggere tutte le quote sbagliate, eliminarle se ridondanti,
sistemare gli assi di simmetria
indicare la rugosità generale di 2 micron senza asportazione
di truciolo, ad eccezione della superficie B di 1,5 micron
(lavorato di macchina)
Sistemare le tolleranze e la filettatura dove richiesto
Salvare i 3 file con propri COGNOME_NOME. I file sono: par,
dft e pdf (del dft)
Caricare i 3 file: accedre al sito "unibg.it", cliccare "elearning
(in alto a sinistra),
loggarsi, cliccare "Disegno tecnico industriale a.a. 2023-24",
cliccare "Esame del 16 Luglio", cliccare "Prova scritta",
cliccare il tasto "Carica file"
Quotare questo albero con diametro nominale di 24 mm
scostamento superiore (es) di +11 micron
scostamento inferiore (ei) di +2 micron
Quotare questo foro
filettato con filetattura
metrica ISO
Superficie "B"
O
24
R25
R17,5
60
40
60
80
60
R2
R5
20
5
5
20
5
5
35
10
4
60
60
40
10
10
8
8
AA
