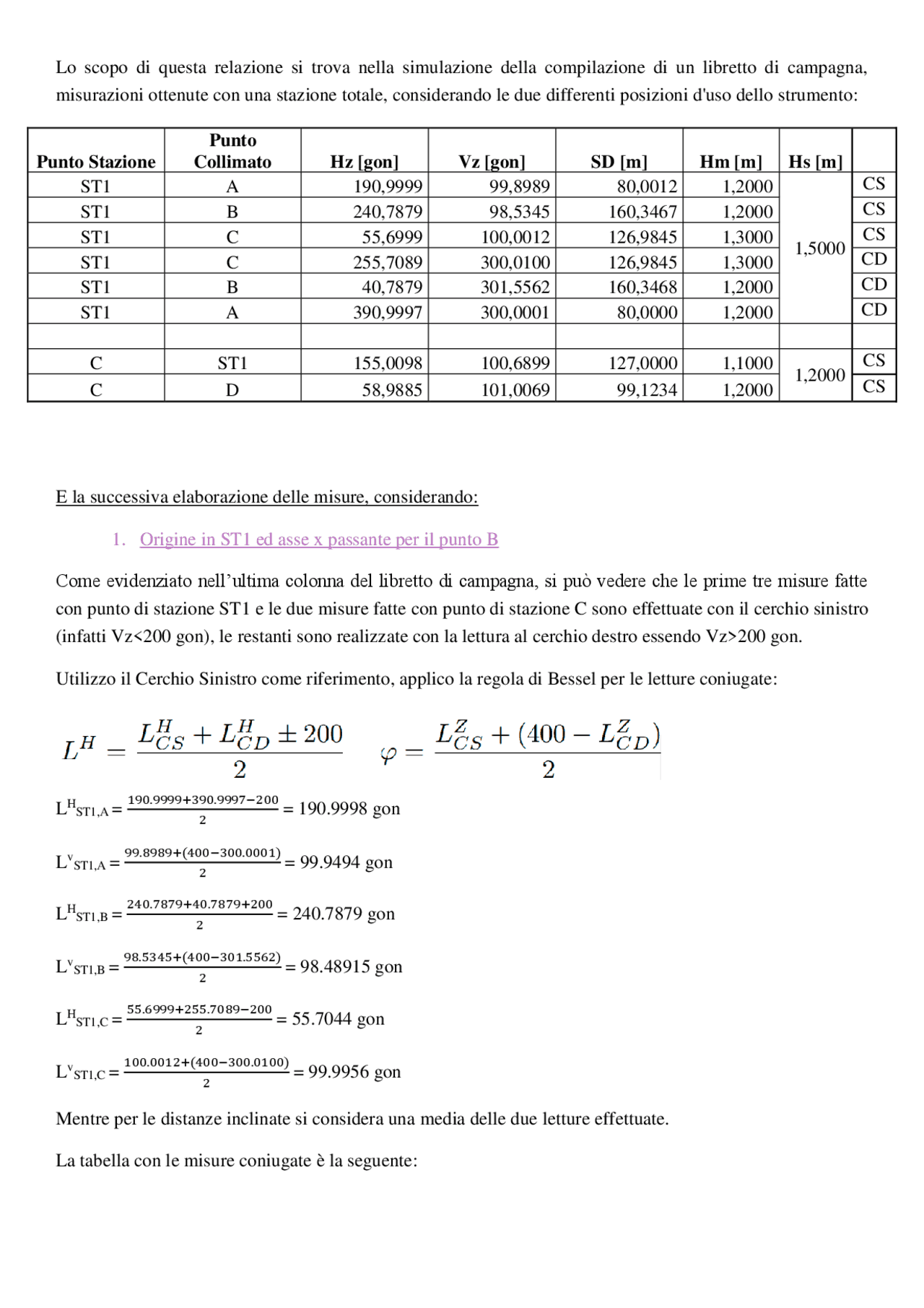

Lo scopo di questa relazione si trova nella simulazione della compilazione di un libretto di campagna,
misurazioni ottenute con una stazione totale, considerando le due differenti posizioni d'uso dello strumento:
E la successiva elaborazione delle misure, considerando:
- Origine in ST1 ed asse x passante per il punto B
Come evidenziato nell’ultima colonna del libretto di campagna, si può vedere che le prime tre misure fatte
con punto di stazione ST1 e le due misure fatte con punto di stazione C sono effettuate con il cerchio sinistro
(infatti Vz<200 gon), le restanti sono realizzate con la lettura al cerchio destro essendo Vz>200 gon.
Utilizzo il Cerchio Sinistro come riferimento, applico la regola di Bessel per le letture coniugate:
L
H
ST1,A
- 9999 + 390. 9997 − 200
2
= 190.9998 gon
L
v
ST1,A
- 8989 +( 400 − 300. 0001 )
2
= 99.9494 gon
L
H
ST1,B
- 7879 + 40. 7879 + 200
2
= 240.7879 gon
L
v
ST1,B
- 5345 +( 400 − 301. 5562 )
2
= 98.48915 gon
L
H
ST1,C
- 6999 + 255. 7089 − 200
2
= 55.7044 gon
L
v
ST1,C
- 0012 +( 400 − 300. 0100 )
2
= 99.9956 gon
Mentre per le distanze inclinate si considera una media delle due letture effettuate.
La tabella con le misure coniugate è la seguente:
Punto Stazione
Punto
Collimato Hz [gon] Vz [gon] SD [m] Hm [m] Hs [m]
ST1 A 190,9999 99,8989 80,0012 1,
CS
ST1 B 240,7879 98,5345 160,3467 1,
CS
ST1 C 55,6999 100,0012 126,9845 1,
CS
ST1 C 255,7089 300,0100 126,9845 1,
CD
ST1 B 40,7879 301,5562 160,3468 1,
CD
ST1 A 390,9997 300,0001 80,0000 1,
CD
C ST1 155,0098 100,6899 127,0000 1,
CS
C D 58,9885 101,0069 99,1234 1,
CS
Punto Stazione
Punto
Collimato Hz [gon] Vz [gon] SD [m] Hm [m] Hs [m]
ST1 A 190,9998 99,9494 80,0006 1,
ST1 B 240,7879 98,48915 160,3468 1,
ST1 C 55,7044 99,9956 126,9845 1,
C ST1 155,0098 100,6899 127,0000 1,
C D 58,9885 101,0069 99,1234 1,
Consideriamo il primo sistema di riferimento, con origine nel punto di stazione ST1 passante per B, avremo
che:
ST1 = {
Y
B
Ne deriva che X B
= d orizzontale
ST1, B = SD
ST1,B
V
ST1,B
= 160.34675 * sin 98.48915 = 160.3016 m
Z
B
= Z
ST
+ SD
ST1,B
v
ST1,B
- Hs + Hm = 0+ 160.34675 * cos 98.48915 + 1.5 - 1.2 = 4.1051 m
Come da immagine riportata sopra, θ ST1, B
= 100 gon
Dobbiamo calcolare l’orientamento della stazione considerando la rotazione in senso orario di Y
ST
= θ ST1, B
– L
H
ST1,B
= 100 – 240.7879 = - 140.7879 gon
Calcoliamo le anomalie degli altri due punti rispetto alla stazione ST1:
θ ST1, A
ST
+ L
H
ST1,A
= - 140.7879 + 190.9998 = 50.2119 gon
θ ST1, C
ST
+ L
H
ST1,C
= - 140.7879 + 55.7044 = - 85.0835 + 400 gon= 314.9165 gon
d oriz.ST1,A
= SD
ST1, A
V
ST1,A
= 80.0006 * sin 99.9494 = 80.00057 m
d oriz.ST1,C
= SD
ST1, C
V
ST1,C
= 126.9845 * sin 99.9956 = 126.9845 m
A = {
𝑋 = X
ST
+d oriz.ST1,A
*sin θ ST1, A
= 0+80.00057*sin 50.2119 = 56.7569 m
𝑌 = Y
ST
+d oriz.ST1,A
*cos θ ST1, A
= 0+80.00057*cos 50.2119 = 56.3803 m
𝑍 = Z
ST
+d incl.ST1,A
*cos L
V
ST1,A
+Hs-Hm = 0+80.00057*cos 99.9494+1.5-1.2= 0.3636 m
C = {
𝑋 = X
ST
+d oriz.ST1,C
*sin θ ST1, C
= 0+126.9845*sin 314.9165 = - 123.5147 m
𝑌 = Y
ST
+d oriz.ST1,C
*cos θ ST1, C
= 0+126.9845*cos 314.9465 = 29.48196 m
𝑍 = ZST1+dincl.ST1,C*cos L
V
ST1,C +Hs-Hm = 0+126.9845*cos 99.9956+1.5-1.3= 0.20877 m
Per calcolare le coordinate del punto D, misurato con la stazione nel punto C, bisogna fare riferimento
all’orientamento della stazione in C:
C
= θ C,ST
– L
H
C,ST
= (θ ST1, C
H
C,ST
= (314.9165 – 200) – 155,0098 = - 40.0933 gon
θ C,D
C
+ L
H
C,D
= - 40.0933 + 58.9885 = 18.8952 gon
d oriz C,D
= SD
C,D
V
C,D
= 99.1234 * sin 101.0069 = 99.1110 m
ST1 = {
𝑋 = X
A
*sin θ ST1,A
= 171.360-80.00057*sin 203.7661 = 176.0899 m
𝑌 = Y
A
= 398.019-80.00057 * cos 203.7661 = 477.8796 m
𝑍 = Z
A
*cos L
V
ST1,A
+Hs-Hm = 43.486-80,0006*cos 99,9494+1.5-1.2= 43.7224 m
C = {
𝑋 = X
ST
+d oriz.ST1,C
*sin θ ST1,C
= 176.0899+126.9845*sin 68.4707 = 287.8165 m
𝑌 = Y
ST
+d oriz.ST1,C
*cos θ ST1,C
= 477.8796+126.9845*cos 68.4707 = 583.2304 m
𝑍 = Z
ST
+d incl.ST1,C
*cos L
V
ST1,C
+Hs-Hm = 43.7224+126.9845*cos 99,9956+1.5-1.3= 43.9312 m
Calcolo l’orientamento della stazione nel punto C, per ottenere in seguito le coordinate del punto D:
C
= θ C,ST
- L
H
C,ST
= (θ ST1, C
H
C,ST
= (68.4707 + 200) – 155,0098 = 113.4603 gon
θ C,D
C
+ L
H
C,D
= 113.4603 + 58.9885 = 172.4488 gon
d oriz C,D
= SD
C,D
V
C,D
= 99.1234 * sin 101.0069 = 99.1110 m
D = {
𝑋 = XC+dorizC,Dsin θC,D = 287.8165+99.1110sin 172.4488 = 329.3827 m
𝑌 = Y
C
= 583.2304+99.1110 * cos 172.4488 = 448.257 0 m
𝑍 = Z
C
+d incl.C,D
*cos L
V
C,D
+Hs-Hm = 43.9312+99.1234*cos 101.0069+1.2-1.2 = 42.3635 m
