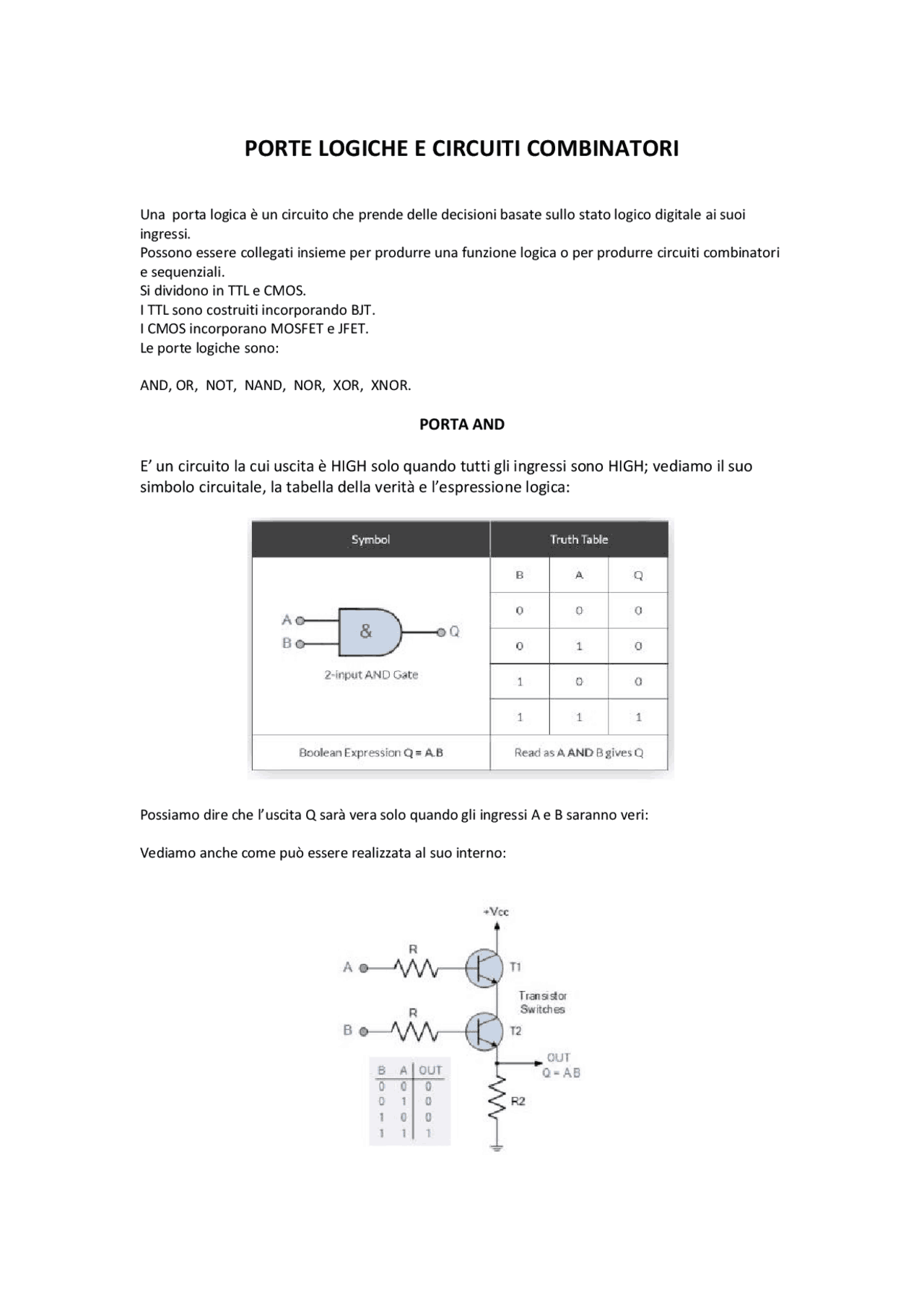

PORTE LOGICHE E CIRCUITI COMBINATORI
Una porta logica è un circuito che prende delle decisioni basate sullo stato logico digitale ai suoi
ingressi.
Possono essere collegati insieme per produrre una funzione logica o per produrre circuiti combinatori
e sequenziali.
Si dividono in TTL e CMOS.
I TTL sono costruiti incorporando BJT.
I CMOS incorporano MOSFET e JFET.
Le porte logiche sono:
AND, OR, NOT, NAND, NOR, XOR, XNOR.
PORTA AND
E’ un circuito la cui uscita è HIGH solo quando tutti gli ingressi sono HIGH; vediamo il suo
simbolo circuitale, la tabella della verità e l’espressione logica:
Possiamo dire che l’uscita Q sarà vera solo quando gli ingressi A e B saranno veri:
Vediamo anche come può essere realizzata al suo interno:
pf3
pf4
pf5

Anteprima parziale del testo

Scarica Porte logiche e circuiti combinatori e più Schemi e mappe concettuali in PDF di Telecomunicazioni solo su Docsity!

PORTE LOGICHE E CIRCUITI COMBINATORI

Una porta logica è un circuito che prende delle decisioni basate sullo stato logico digitale ai suoi ingressi. Possono essere collegati insieme per produrre una funzione logica o per produrre circuiti combinatori e sequenziali. Si dividono in TTL e CMOS. I TTL sono costruiti incorporando BJT. I CMOS incorporano MOSFET e JFET. Le porte logiche sono: AND, OR, NOT, NAND, NOR, XOR, XNOR.

PORTA AND

E’ un circuito la cui uscita è HIGH solo quando tutti gli ingressi sono HIGH; vediamo il suo

simbolo circuitale, la tabella della verità e l’espressione logica:

Possiamo dire che l’uscita Q sarà vera solo quando gli ingressi A e B saranno veri: Vediamo anche come può essere realizzata al suo interno:

PORTA OR

E’ un circuito la cui uscita è HIGH quando almeno uno dei due ingressi è HIGH; vediamo il simbolo circuitale, la tabella della verità e l’espressione logica: L’uscita Q sarà vera se almeno uno dei sui ingressi sarà vero.

PORTA NOT

E’ la più elementare delle porte logiche e la sua funzione è quella di invertire lo stato logico presente al suo ingresso; al solito vediamo simbolo, tabella della verità ed espressione logica: Ovvero se A è vera, allora Q non sarà vera.

PORTA NAND

E’ il risultato della combinazione in serie tra una AND e una NOT; essendo la complementare della AND, la sua uscita la sua uscita sarà LOW solo quando entrambi gli ingressi saranno HIGH. E’ chiamata porta universale perché con le opportune combinazioni è possibile ottenere qualsiasi altra porta logica. Simbolo circuitale, tabella della verità ed espressione logica:

L’espressione logica può essere meglio esplicitata come segue:

PORTA XNOR

E’ la complementare della XOR, per cui la sua uscita sarà HIGH solo quando i suoi due ingressi avranno stato logico uguale: Vediamo una esemplificazione della sua funzione logica: Vediamo ora come con le porte NAND si possa implementare qualsiasi altra porta logica:
