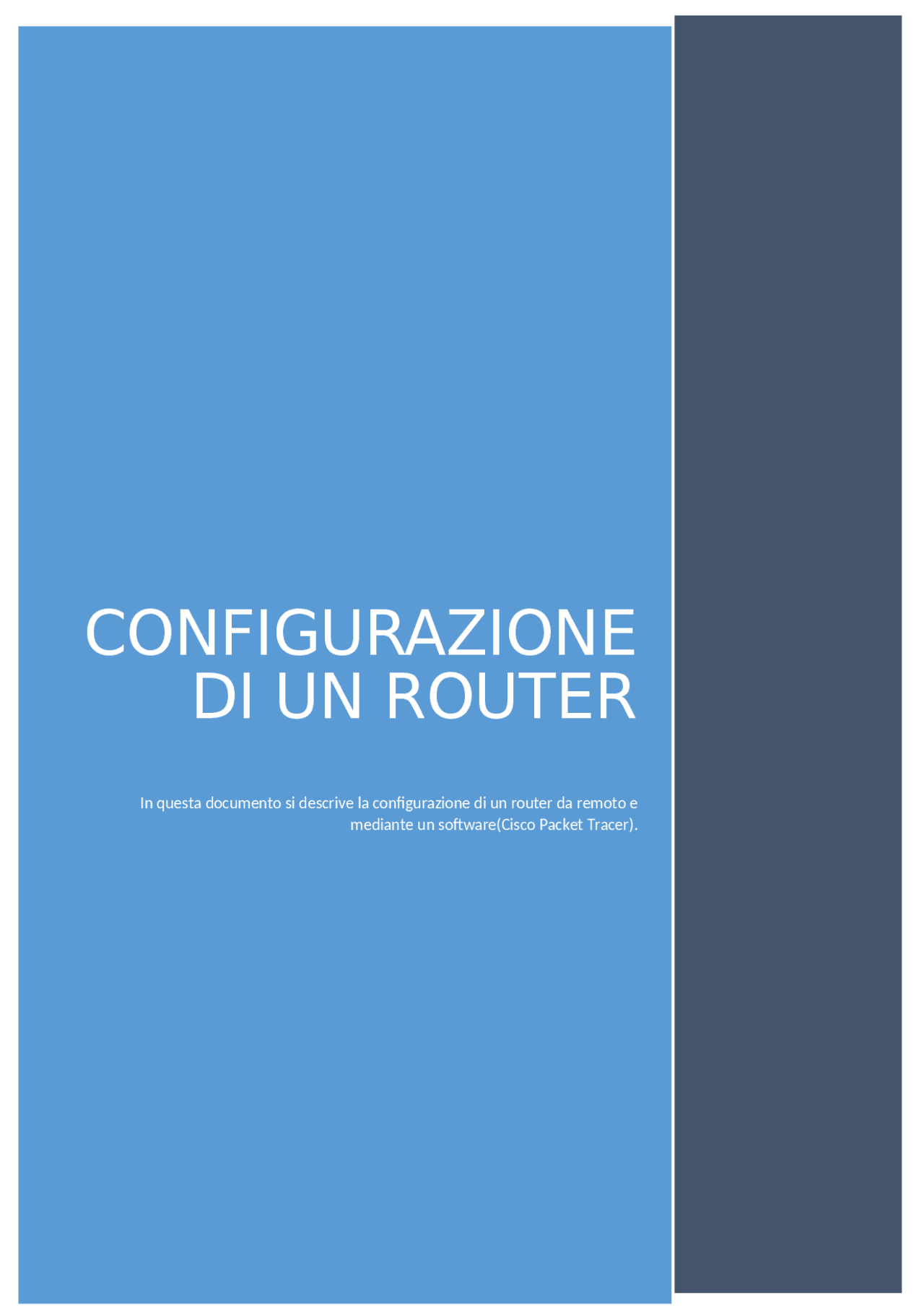

CONFIGURAZIONE

DI UN ROUTER

In questa documento si descrive la configurazione di un router da remoto e mediante un software(Cisco Packet Tracer).

Sommario

-Cavo Cisco CAB-CONSOLE-RJ45....................................................................................................................... 5

AUX: interfaccia seriale asincrona (RS232). Fisicamente è uguale alla porta console, ma funzionalmente viene utililizzata come porta di collegamento di altre periferiche, ad esempio un modem. Ad esempio, questa opzione permette ad un operatore di accedere ad una porta di configurazione attraverso la rete telefonica, consentendo di interagire con l'apparato anche senza essere fisicamente presente nel locale in cui risiede l'apparato. Si tenga presente che un apparato è configurabile anche via rete IP, ma in alcuni casi (es. rete malfunzionante con apparato irraggiungibile, oppure l'applicazione di qualche comando di configurazione errato che blocca il funzionamento dell'apparato) l'accesso ad una porta "console" rappresenta l'unica via d'uscita per ripristinarne il funzionamento. Il router,come già detto in precedenza,è dotato di un sistema operativo il quale si chiama Cisco IOS. Si tratta di un sistema molto semplice senza interfaccia grafica bensì a riga di comando. L'IOS ha interfaccia completamente testuale (CLI, Command Line Interface). Esistono dei tools grafici ma hanno caratteristiche estremamente limitate che ne rendono possibile l'utilizzo solamente con configurazioni molto semplici; di fatto, vengono utilizzati più spesso per la visualizzazione di alcuni parametri operativi. I menù della linea di comandi di IOS seguono un'organizzazione gerarchica su N livelli annidati. E' possibile passare da un livello all'altro con specifiche parole chiave; per uscire dallo specifico sottomenù si usa la parola chiave exit. La parola chiave end permette invece il ritorno diretto da qualunque sottomenù di configurazione alla modalità privilegiata. I passaggi da una modalità all'altra sono evidenziati dalla diverso prompt che viene stampato dal router, ad esempio Router> in modalità utente, che diventa Router# in modalità privilegiata. Modalità utente Questa è la prima modalità a cui si ha accesso una volta collegati all'apparato. In essa è possibile visualizzare alcuni dati di funzionamento dell'apparato, anche se i privilegi in questo livello sono molto limitati. Il passaggio alla modalità successiva avviene attraverso la parola chiave enable. Per accedere a questa modalità può essere richiesta una fase di autenticazione. Passaggio alle altre modalità operative: enable per passare alla modalità privilegiata; exit: per abbandonare la sessione corrente con il router. Modalità privilegiata In questa modalità è possibile visualizzare tutti i dati di funzionamento del router ed eè possibile azzerare alcune strutture che vengono utilizzate a run-time (es. chache, contatori di interfacce, ecc). Tuttavia, non è possibile cambiare la configurazione dell'apparato, anche se sono disponibili alcuni comandi che permettono i gestire i files di configurazione dell'apparato e, tramite questi, è possibile rimpiazzare un file con un altro. Curiosamente, mentre in questa modalità è possibile sostituire un intero file di configurazione con un altro, non è possibile digitare comandi di configurazione singoli, riferiti ad una specifica funzione. Passaggio alle altre modalità operative: configure terminal per passare alla modalità di configurazione (Nota: esistono anche altri comandi per entrare in modalità configurazione, quali ad es. configure network); exit: per tornare in modalità utente. Modalità configurazione In questa modalità è possibile variare i parametri di funzionamento del router e procedere alla sua configurazione. Passaggio alle altre modalità operative: (comando specifico) per entrare nel sottomenù occorre utilizzare una parola chiave specifica che dipende dall'aspetto di configurazione che si vuole modificare; ad esempio, per entrare nella modalità di

configurazione dell'interfaccia Ethernet0, è necessario digitare interface ethernet 0. Per tornare in modalità privilegiata: exit. Modalità di configurazione della funzionalità specifica In questa modalità è possibile configurare la funzionalità specifica. Nel caso dell'esempio precedente è possibile configurare i paramentri di quell'interfaccia (ad esempio la modalità full/hald duplex, l'indirizzo IP, ecc). Passaggio alle altre modalità operative: normalmente non sono disponibili ulteriori sottomenù. Per tornare in modalità di configurazione: exit. Per tornare direttamente in modalità privilegiata: end Come nei computer anche nei router al loro avvio vengono eseguite le stesse operazioni,cioè: al momento dell’accensione il router compie un POST cioè diagnostica la rom con tutti i suoi moduli Se questo test risulta positivo il software carica il bootstrap che hai il compito di eseguire semplici operazioni come quelle di testare l’hardware e la locazione per l’ios Infine viene caricato il file di configurazione contenuto nella VRAm.
