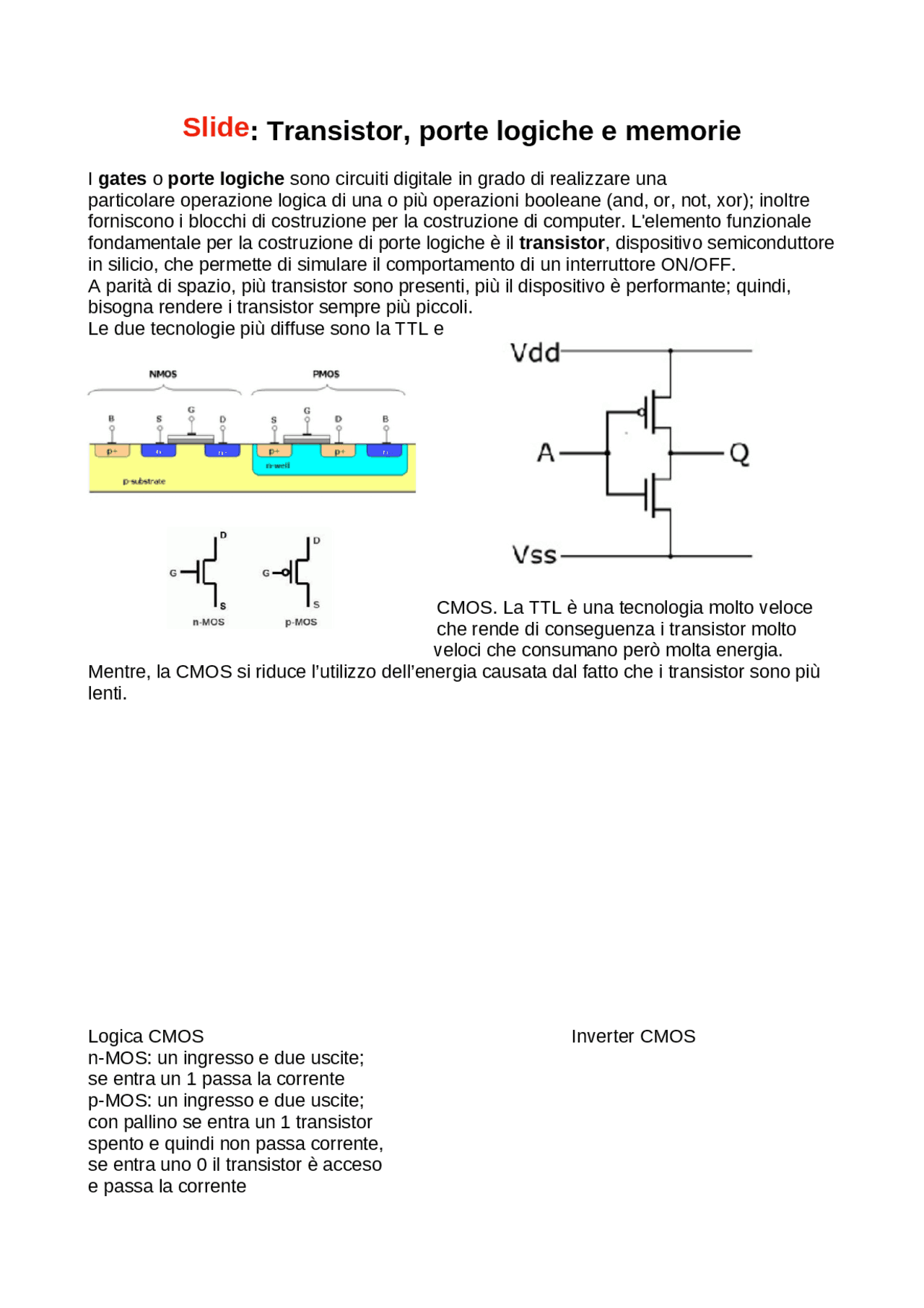

Slide: Transistor, porte logiche e memorie
I gates o porte logiche sonocircuiti digitalein grado di realizzare una
particolareoperazione logicadi una o più operazioni booleane (and, or, not, xor); inoltre
forniscono i blocchi di costruzione per la costruzione di computer. L'elemento funzionale
fondamentale perlacostruzione diporte logicheè il transistor, dispositivo semiconduttore
in silicio, che permette di simulare il comportamento di un interruttore ON/OFF.
A parità di spazio, più transistor sono presenti, più il dispositivo è performante; quindi,
bisogna rendere i transistor sempre più piccoli.
Le due tecnologie più diffuse sono la TTL e
CMOS. La TTL è una tecnologia molto veloce
che rende di conseguenza i transistor molto
veloci che consumano però molta energia.
Mentre, la CMOS si riduce l’utilizzo dell’energia causata dal fatto che i transistor sono più
lenti.
Logica CMOS Inverter CMOS
n-MOS: un ingresso e due uscite;
se entra un 1 passa la corrente
p-MOS: un ingresso e due uscite;
con pallino se entra un 1 transistor
spento e quindi non passa corrente,
se entra uno 0 il transistor è acceso
e passa la corrente
