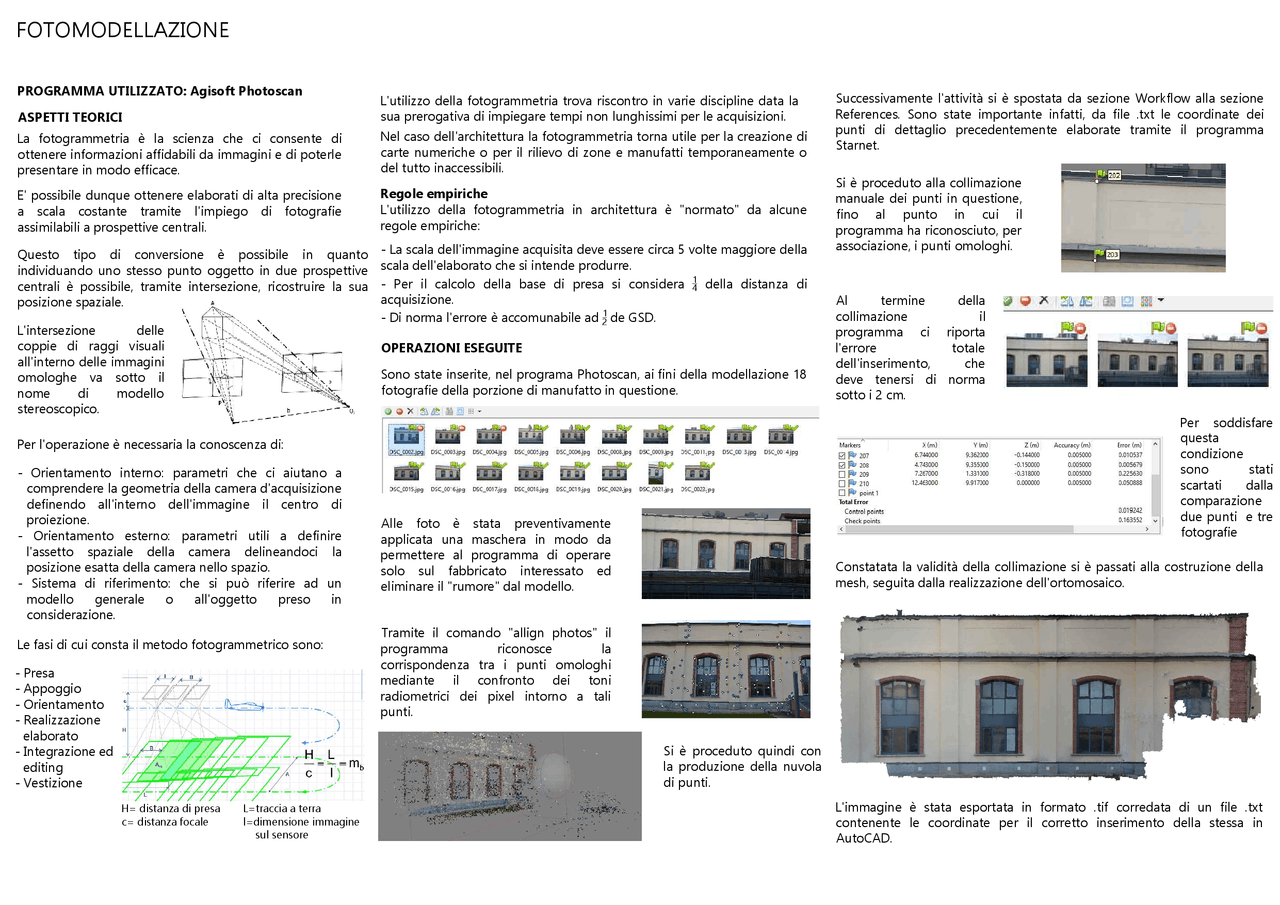

FOTOMODELLAZIONE

La fotogrammetria u la scienza che ci consente di ottenere informazioni affidabili da immagini e di poterle presentare in modo efficace.

ASPETTI TEORICI

PROGRAMMA UTILIZZATO: Agisoft Photoscan (^) Successivamente Ķ˂ǼǼÞɚÞǼ si u spostata da sezione Workflow alla sezione References. Sono state importante infatti, da file .txt le coordinate dei punti di dettaglio precedentemente elaborate tramite il programma Starnet.

E' possibile dunque ottenere elaborati di alta precisione a scala costante tramite l'impiego di fotografie assimilabili a prospettive centrali.

Questo tipo di conversione u possibile in quanto individuando uno stesso punto oggetto in due prospettive centrali u possibile, tramite intersezione, ricostruire la sua posizione spaziale.

ƻsNjĶ˂ŸƼsNjʊÞŸŘsuŘsOsǣǣNjÞĶOŸŘŸǣOsŘʊ_Þʲ

• Orientamento interno: parametri che ci aiutano a comprendere la geometria della camera d'acquisizione definendo all'interno dell'immagine il centro di proiezione.
• Orientamento esterno: parametri utili a definire l'assetto spaziale della camera delineandoci la posizione esatta della camera nello spazio.
• Sistema di riferimento: che si ƼȖź riferire ad un modello generale o all'oggetto preso in considerazione.

Le fasi di cui consta il metodo fotogrammetrico sono:

• Presa
• Appoggio
• Orientamento
• Realizzazione elaborato
• Integrazione ed editing
• Vestizione

L'utilizzo della fotogrammetria trova riscontro in varie discipline data la sua prerogativa di impiegare tempi non lunghissimi per le acquisizioni. Nel caso dell'architettura la fotogrammetria torna utile per la creazione di carte numeriche o per il rilievo di zone e manufatti temporaneamente o del tutto inaccessibili.

L'intersezione delle coppie di raggi visuali all'interno delle immagini omologhe va sotto il nome di modello stereoscopico.

Regole empiriche L'utilizzo della fotogrammetria in architettura u "normato" da alcune regole empiriche:

• La scala dell'immagine acquisita deve essere circa 5 volte maggiore della scala dell'elaborato che si intende produrre.
• Per il calcolo della base di presa si considera 14 della distanza di acquisizione. ˚^ÞŘŸNjŎĶ˂sNjNjŸNjsuOOŸŎȖŘEÞĶs_ 21 de GSD.

H= distanza di presa L=traccia a terra c= distanza focale l=dimensione immagine sul sensore

OPERAZIONI ESEGUITE

Sono state inserite, nel programa Photoscan, ai fini della modellazione 18 fotografie della porzione di manufatto in questione.

Alle foto u stata preventivamente applicata una maschera in modo da permettere al programma di operare solo sul fabbricato interessato ed eliminare il "rumore" dal modello.

Tramite il comando "allign photos" il programma riconosce la corrispondenza tra i punti omologhi mediante il confronto dei toni radiometrici dei pixel intorno a tali punti.

Si u proceduto quindi con la produzione della nuvola di punti.

Si u proceduto alla collimazione manuale dei punti in questione, fino al punto in cui il programma ha riconosciuto, per associazione, i punti omologhi.

Al termine della collimazione il programma ci riporta l'errore totale dell'inserimento, che deve tenersi di norma sotto i 2 cm.

Constatata la ɚĶÞ_ÞǼ della collimazione si u passati alla costruzione della mesh, seguita dalla realizzazione dell'ortomosaico.

L'immagine u stata esportata in formato .tif corredata di un file .txt contenente le coordinate per il corretto inserimento della stessa in AutoCAD.

Per soddisfare questa condizione sono stati scartati dalla comparazione due punti e tre fotografie
