Koncepcja: Odległość ogniskowa nieznanych soczewek wyznaczana jest poprzez pomiar wzajemnych odległości przedmiotu i ekranu (obrazu) oraz położeń soczewki.
Typologia: Publikacje
1 / 10
Zagadnienia: równanie soczewki, ogniskowa soczewki, powiększenie, geometryczna konstrukcja obrazu, działanie prostych przyrządów optycznych.
Koncepcja: Odległość ogniskowa nieznanych soczewek wyznaczana jest poprzez pomiar wzajemnych odległości przedmiotu i ekranu (obrazu) oraz położeń soczewki wytwarzającej obraz przedmiotu na ekranie, a następnie wykorzystanie for- muł optyki geometrycznej: równania soczewki lub wzoru Bessel’a.
Zadania:
A. Wyznaczanie odległości ogniskowej soczewki (układu soczewek) poprzez pomiar dwóch odległości od świecącego przedmiotu: odległości ekranu (obrazu) oraz so- czewki wytwarzającej powiększony obraz przedmiotu na ekranie. B. Wyznaczanie odległości ogniskowej soczewki (układu soczewek) poprzez pomiar dwóch odległości od świecącego przedmiotu: odległości soczewki wytwarzającej powiększony oraz pomniejszony obraz przedmiotu na ekranie. C. Wyznaczanie odległości ogniskowej soczewki (układu soczewek) metodą Bessel’a poprzez pomiar odległości ekranu (obrazu) od świecącego przedmiotu oraz odle- głości przemieszczenia soczewki pomiędzy dwoma pozycjami, gdy powstaje po- większony oraz pomniejszony obraz przedmiotu na ekranie.
Układ pomiarowy i procedura wykonania.

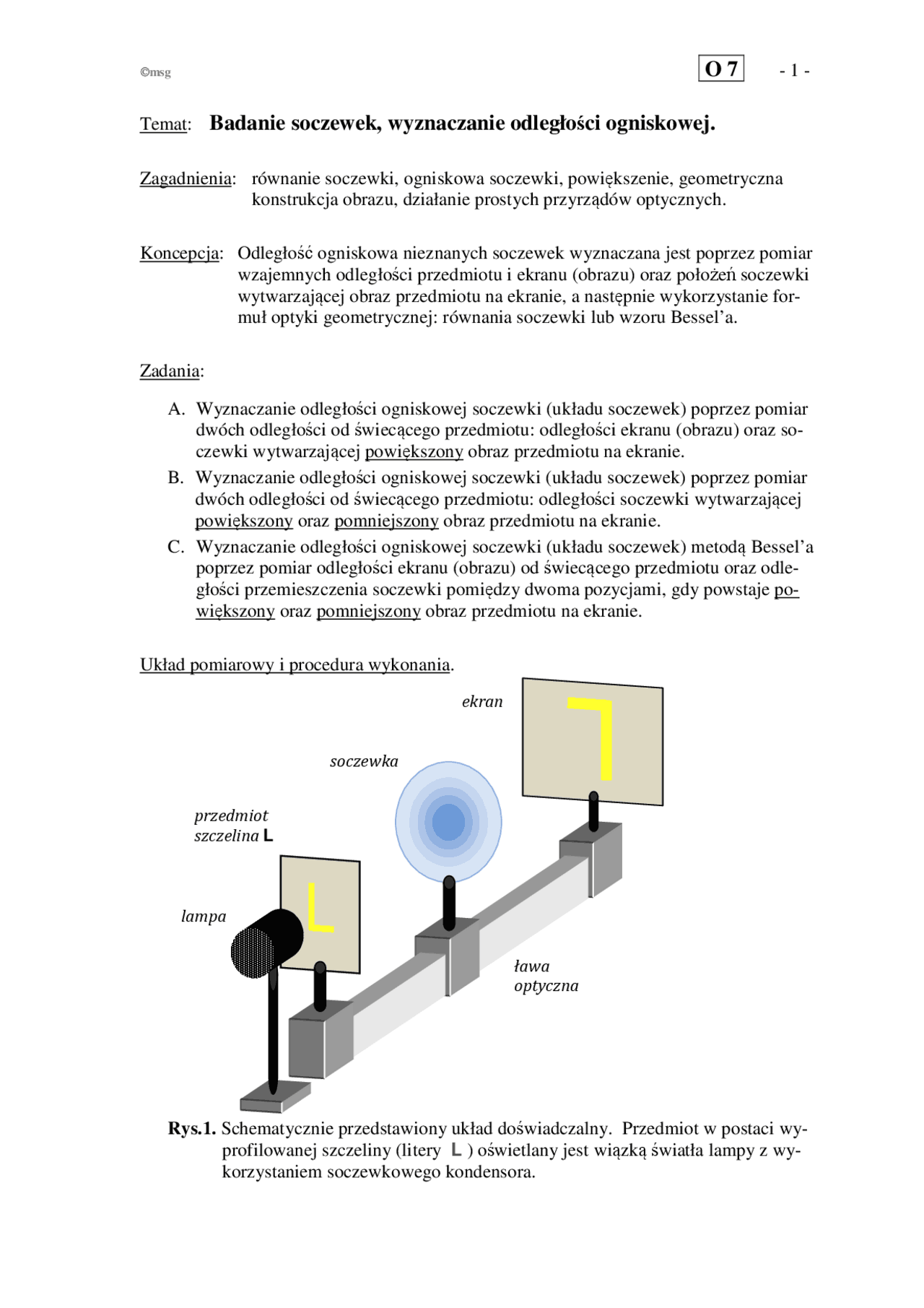

Rys.1. Schematycznie przedstawiony układ doświadczalny. Przedmiot w postaci wy- profilowanej szczeliny (litery L ) oświetlany jest wiązką światła lampy z wy- korzystaniem soczewkowego kondensora.
soczewka
ekran
przedmiot szczelina L
lampa
ława optyczna
Zadanie A
A.1. Przedmiotem jest szczelina (litera L ) oświetlona lampą z kondensorem. Ekran umieszczamy na przeciwległym końcu ławy optycznej w największej możliwej odległości od przedmiotu. Badaną soczewkę skupiającą umieszczamy na ławie pomiędzy przedmiotem i ekranem. A.2. Przy ustalonej wartości d zmieniamy położenie soczewki tak, aby otrzymać na ekranie ostry obraz powiększony przedmiotu. Mierzymy w tym układzie odle- głość soczewki od przedmiotu oraz odległość ekranu od przedmiotu (Rys.2) – wyniki zapisujemy w tabeli: Soczewka skupiająca Lp. mm Δ mm mm Δe mm 1 2 Należy zarejestrować ocenę eksperymentatora niepewności maksymalnej Δe , jako równą połowie maksymalnego przesunięcia soczewki, przy którym obserwator nie dostrzega zmiany ostrości powiększonego obrazu przedmiotu, a ponadto ocenę nie- pewności maksymalnej Δ ∈ 1 mm ; 3 mm. Niepewność związaną z dokładnością odczytu przyjmujemy np. Δd = 0 , 5 mm.
A.3. Pomiary A.2 powtarzamy dla odległości d pomniejszonej o ok. 35 cm lub 40 cm , jednak nie mniejszej niż 4-krotna odległość ogniskowa soczewki, gdyż w przeciwnym przypadku nie otrzymamy na ekranie ostrego obrazu przedmiotu.
A.4 ***** Tworzymy układ soczewek: skupiającej i rozpraszającej złączonych oprawami, i montujemy go w miejscu soczewki skupiającej. Pomiar wykonujemy zgodnie z pkt. A.2 dla maksymalnej odległości d. Wyniki rejestrujemy w tabeli: Układ soczewek: skupiająca i rozpraszająca Lp. mm Δ mm mm Δe mm mm 1 Podobnie, jak w pkt. A.2. rejestrujemy odpowiednie niepewności maksymalne. Przyjmujemy ponadto niepewność maksymalną Δ = 0 , 5 mm. Wartość oznacza odległość pomiędzy soczewkami tworzącymi układ. Odległość mierzona do pierwszej soczewki w układzie, od strony przedmiotu.
A.5. Niepewności standardowe , , dla zmierzonych wielkości , , oszacować należy zgodnie z metodą typu B za pomocą formuł:
^ =
Δ √ 3
=
Δe 3
Δd 3
=
Δ √^3
A.6. Obliczenia wartości s, u ogniskowych przeprowadzamy w oparciu o formuły zamieszczone w opracowaniu (dla soczewki skupiającej konieczne jest oblicze- nie wartości średniej z wielu pomiarów; średniej ważonej – Zadanie A i B). Po- nadto należy obliczyć ogniskową r soczewki rozpraszającej, zgodnie z formu- łami zamieszczonymi w opracowaniu (Zadanie A i B). Dla wyznaczonych war- tości ogniskowych s, r oraz ich niepewności standardowych dokonujemy osza- cowania niepewności rozszerzonej = (^)! ⋅ ^ z poziomem ufności
Zadanie C
C.1. Przedmiotem jest szczelina (litera L ) oświetlona lampą z kondensorem. Ekran umieszczamy na przeciwległym końcu ławy optycznej w największej możliwej odległości od przedmiotu. Badaną soczewkę skupiającą umieszczamy na ławie pomiędzy przedmiotem i ekranem.
C.2. Przy ustalonym położeniu ekranu zmieniamy położenie soczewki tak, aby dwukrotnie otrzymać na ekranie ostry obraz przedmiotu – raz powiększony, a raz pomniejszony. W obu przypadkach odczytujemy na skali położenia soczew- ki: ,' dla obrazu powiększonego, , dla pomniejszonego, i zapisujemy w tabeli: Soczewka skupiająca Lp. mm Δ mm ,' mm Δe,' mm , mm Δ-, mm 1 2 Należy zarejestrować oceny eksperymentatora niepewności maksymalnych Δe,', Δe, jako równe połowie maksymalnego przesunięcia soczewki, przy którym obserwator nie dostrzega zmiany ostrości powiększonego i pomniejszonego obrazu przedmiotu. Niepewność związaną z dokładnością odczytu ,( przyjmujemy np. Δd,( = 0 , 5 mm., a ponadto ocenę niepewności maksymalnej Δ ∈ 1 mm ; 3 mm.
C.3. Pomiary C.2 powtarzamy dla odległości d pomniejszonej o ok. 30 cm lub 35 cm , jednak nie mniejszej niż 4-krotna odległość ogniskowa soczewki, gdyż w przeciwnym przypadku nie otrzymamy na ekranie ostrego obrazu przedmiotu.
C.4. Tworzymy układ soczewek: skupiającej i rozpraszającej złączonych oprawami, i montujemy go w miejscu soczewki skupiającej. Pomiar wykonujemy zgodnie z pkt. C.2 dla maksymalnej odległości d. Wyniki rejestrujemy w tabeli: Układ soczewek: skupiająca i rozpraszająca Lp. mm^ Δ mm^ ,' mm^ Δe,' mm^ , mm^ Δe, mm^ ^ mm 1 Podobnie, jak w pkt. C.2. rejestrujemy odpowiednie niepewności maksymalne. Przyjmujemy ponadto niepewność maksymalną Δ = 0 , 5 mm. Wartość oznacza odległość pomiędzy soczewkami tworzącymi układ. Odległości ,', , odczytywane dla pierwszej soczewki w układzie.
C.5. Niepewności standardowe , ., dla zmierzonych wielkości , oraz. = , − ,' oszacować należy metodą typu B za pomocą formuł:
^ =
Δ √ 3
.^ =
Δe,' 3
Δe, 3
Δd, 3
=
Δ √^3
C.6. Obliczenia wartości s, u ogniskowych przeprowadzamy w oparciu o formuły zamieszczone w opracowaniu (dla soczewki skupiającej konieczne jest oblicze- nie wartości średniej z dwóch pomiarów; średniej ważonej – Zadanie A i B). Ponadto należy obliczyć ogniskową r soczewki rozpraszającej, zgodnie z for- mułami zamieszczonymi w opracowaniu (Zadanie A i B). Dla wyznaczonych wartości ogniskowych s, r oraz ich niepewności standardowych dokonujemy oszacowania niepewności rozszerzonej = (^)! ⋅ z poziomem ufności
Teoria i wyniki pomiarów.
Rys. 2. Geometryczna konstrukcja obrazu powiększonego i pomniejszonego dla so- czewki skupiającej ( F – ognisko )
Położenia obrazu i przedmiotu względem
soczewki opisuje wzór (przybliżony):
1
f - odległość ognisk F od soczewki; odległość ogniskowa soczewki a - odległość przedmiotu od soczewki, b - odległość obrazu od soczewki.
Wartości odległości a , b reprezentowane są przez liczby (z jednostkami), dla któ- rych przyjąć należy konwencję znaków:
Ponadto, w powyżej przytoczonym wzorze obowiązuje konwencja, że miarą odległości
ogniskowej jest dla soczewki skupiającej liczba dodatnia ( f > 0 ), natomiast dla so- czewki rozpraszającej – liczba ujemna ( f < 0 ).
Zdolność zbierającą D soczewki definiuje się jako odwrotność odległości ogniskowej
f wyrażonej w metrach: 1 = ' (^2) m^ w ośrodku o współczynniku załamania^3 =^1
Określenie (definicja) ognisk dla soczewki skupiającej
0 b
a
b <0 b >
a >0 a <
0 x
d
e
a 1 = a a 2
x 1 x 2
a
F
F
F F
przedmiot obraz
Zadanie A. Wykorzystując wzór soczewkowy i uwzględniając, że odległość obrazu od soczewki wyraża się równaniem 0 = − otrzymujemy równanie wiążące zmierzone wartości oraz ogniskową : 1
Obliczenie ogniskowej na podstawie powyższej formuły oraz zmierzonych odległo- ści oraz
d - odległość ekranu (obrazu) od przedmiotu a - odległość soczewki od przedmiotu, w położeniu soczew- ki, przy którym otrzymujemy obraz powiększony Niepewność standardowa dla wyznaczonej wartości f odległości ogniskowej:
⋅ + 6
⋅
Powyższy algorytm stosujemy przy obliczniach dla ogniskowej soczewki skupiającej oraz dla układu soczewek.
Dalsza procedura opracowania wyników znajduje się na str.8,9 w części Zadanie A,B,C.
Zadanie B. Wykorzystując wzór soczewkowy i uwzględniając, że odległości obrazu od soczewki wyrażają się równaniami (^0) ' = − ' oraz (^0) = − , otrzymujemy dwa równania wiążące zmierzone wartości oraz ogniskową :
1 '
oraz
z których można wyeliminować nieznaną odległość otrzymując w rezultacie: 1 '
Obliczenie ogniskowej na podstawie powyższej formuły oraz zmierzonych odległości ', przy ustalonej, lecz nieznanej odległości ekranu od przedmiotu:
a 1 - odległość soczewki od przedmiotu, gdy na ekranie powstaje obraz powiększony ; (ustalona odległość ekranu i przedmiotu) a 2 - odległość soczewki od przedmiotu, gdy na ekranie powstaje obraz pomniejszony ; (ustalona odległość ekranu i przedmiotu) Niepewność standardowa wyznaczonej wartości f odległości ogniskowej:
⋅ ' + 6
⋅
Powyższy algorytm stosujemy przy obliczniach dla ogniskowej soczewki skupiającej oraz dla układu soczewek.
Dalsza procedura opracowania wyników znajduje się na str.8,9 w części Zadanie A,B,C.
Zadanie C – metoda Bessel’a. Wykorzystując wzór soczewkowy i uwzględniając, że odległości obrazów (powięk- szonego i pomniejszonego) od soczewki wyrażają się równaniami (^0) ' = − ' oraz (^0) = − , otrzymujemy dwa równania wiążące zmierzone wartości oraz ogniskową :
1 '
oraz
które można sparametryzować za pomocą odległości oraz odleglości. = − ' otrzymując w rezultacie:
4 ⋅ ⋅ = ^ − . gdzie odległość. może byż wyznaczona jako przemieszczenie soczewki równe róż- nicy odczytanych położeń soczewki ,, ,' na skali, względem której przesuwamy so- czewkę (zamiast pomiaru odległości od przedmiotu ', ; rysunek Rys.2.):
. = − ' = , − ,' Obliczenie ogniskowej na podstawie otrzymanej formuły oraz zmierzonych odległości ,', , przy ustalonej odległości ekranu od przedmiotu:
d - odległość ekranu (obrazu) od przedmiotu
. = , − ,' oznacza odległość przemieszczenia soczewki pomiędzy położeniami x 1 , x 2 , przy których powstaje obraz powiększony i pomniejszony , przy stałym d Niepewność standardowa wyznaczonej wartości f odległości ogniskowej:
⋅ . + 6
⋅
Powyższy algorytm stosujemy przy obliczniach dla ogniskowej soczewki skupiającej oraz dla układu soczewek.
Dalsza procedura opracowania wyników znajduje się na str.8,9 w części Zadanie A,B,C.
Zadanie A,B,C.
Wyznaczenie wartości ogniskowej soczewki w oparciu o zbiór różnych pomiarów Jeśli wyznaczono kilkakrotnie wartość odległości ogniskowej, otrzymując zbiór war- tości { fi } z różnymi wartościami ( niepewności standardowej, to należy obliczyć wartość średnią z uwzględnieniem odpowiednich wag (średnią ważoną) oraz stosownie do tego niepewność standardową:
średnia ważona wartości wag niepewność standardowa
?^
(@'
F '
Rys. 4. Wykres zależności pomiędzy odległością obrazu od soczewki a odległością przedmiotu od cienkiej soczewki rozpraszającej ( < 0 ).
Literatura
H. Szydłowski – Pracownia Fizyczna, PWN Warszawa 1973 i późn. J. Orear – Fizyka, T.1 i 2, WNT Warszawa 1990
R.Resnick, D.Halliday, J.Walker – Podstawy fizyki,
Materiały pomocnicze dostępne w formie elektronicznej: o Instrukcje opisujące algorytm opracowania wyników pomiaru, o Jednostki, stałe fizyczne, liczby, o Metody oszacowania niepewności pomiaru.
-**
0
20
40
60
-60 -40 -20 0 20 40 60
b [cm]
a [cm]
Odległość b obrazu w zależności od odległości a przedmiotu; mierzonych względem soczewki rozpraszającej, dla której odległość ogniskowa wynosi f = − 10 cm
a < f i b < f przedmiot "pozorny" obraz pozorny ( powiększony lub pomniejszony )
f < a < 0 i b > 0 przedmiot "pozorny" obraz rzeczywisty ( powiększony )
a > 0 i f < b < 0 przedmiot rzeczywisty obraz pozorny ( pomniejszony )
Opracowanie: M.Gajdek, Katedra Fizyki, PŚk
