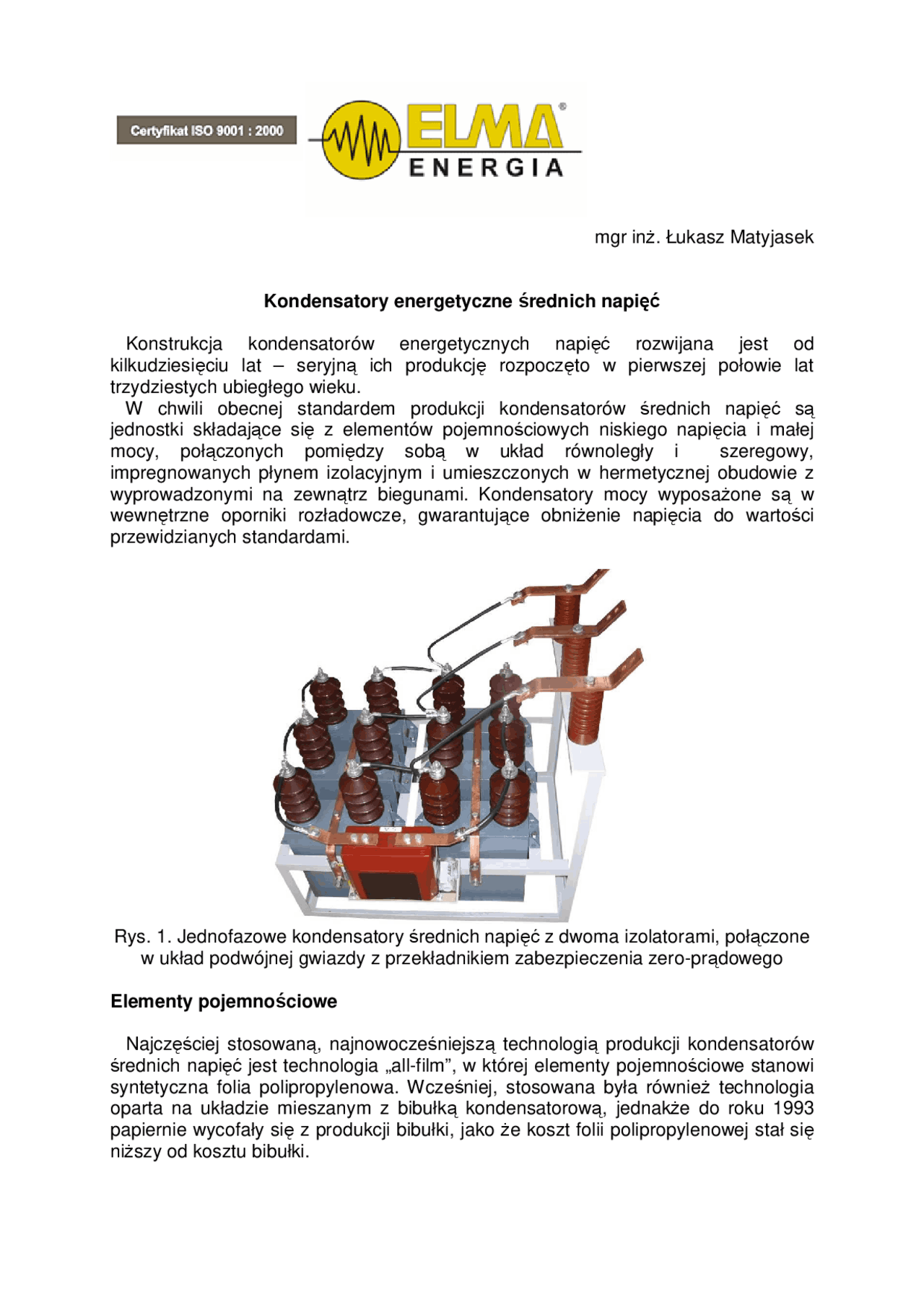

mgr inŜ. Łukasz Matyjasek

Kondensatory energetyczne średnich napięć

Konstrukcja kondensatorów energetycznych napięć rozwijana jest od kilkudziesięciu lat – seryjną ich produkcję rozpoczęto w pierwszej połowie lat trzydziestych ubiegłego wieku. W chwili obecnej standardem produkcji kondensatorów średnich napięć są jednostki składające się z elementów pojemnościowych niskiego napięcia i małej mocy, połączonych pomiędzy sobą w układ równoległy i szeregowy, impregnowanych płynem izolacyjnym i umieszczonych w hermetycznej obudowie z wyprowadzonymi na zewnątrz biegunami. Kondensatory mocy wyposaŜone są w wewnętrzne oporniki rozładowcze, gwarantujące obniŜenie napięcia do wartości przewidzianych standardami.

Rys. 1. Jednofazowe kondensatory średnich napięć z dwoma izolatorami, połączone w układ podwójnej gwiazdy z przekładnikiem zabezpieczenia zero-prądowego

Elementy pojemnościowe

Najczęściej stosowaną, najnowocześniejszą technologią produkcji kondensatorów średnich napięć jest technologia „all-film”, w której elementy pojemnościowe stanowi syntetyczna folia polipropylenowa. Wcześniej, stosowana była równieŜ technologia oparta na układzie mieszanym z bibułką kondensatorową, jednakŜe do roku 1993 papiernie wycofały się z produkcji bibułki, jako Ŝe koszt folii polipropylenowej stał się niŜszy od kosztu bibułki.

Kondensatory wykonywane w technologii all-film, w porównaniu z kondensatorami starej generacji, wykonywanymi w oparciu o dielektryk papierowy lub mieszany, charakteryzują się zdecydowanie dłuŜszą Ŝywotnością, wynikającą z:

• duŜej stabilności termicznej związanej z niŜszym współczynnikiem strat elektrycznych tgδ (niŜszymi stratami mocy czynnej),
• duŜej stabilności elektrycznej dielektryka, co skutkuje wyŜszą zdolnością pochłaniania wyładowań częściowych, duŜą odpornością na przetęŜenia i przepięcia chwilowe, małą zmiennością pojemności w funkcji temperatury . Impregnat

Jako impregnat, uŜywane są oleje mineralne (np. Jarylec C-101, SAS-40, PXE). Próby zastosowania technologii suchych, ze względu na właściwości elementów pojemnościowych (np. duŜy wpływ temperatury na Ŝywotność kondensatora), jak dotąd nie odniosły większego sukcesu. W chwili obecnej, stosowane impregnaty nie zawierają polichlorowanych bifenyli (PCB) – które, choć zapewniają komfortowe warunki pracy i wydłuŜają Ŝywotność kondensatora, przez swoją toksyczność i skłonność do akumulacji w organizmach Ŝywych mają całkiem przeciwny wpływ na środowisko i otoczenie. NaleŜy zaznaczyć, Ŝe kondensatory z PCB, znajdujące się obecnie w uŜyciu, naleŜy jak najszybciej wymienić i zutylizować.

Zabezpieczenia wewnętrzne kondensatorów.

W przypadku kondensatorów wyŜszej mocy, często stosowane są zabezpieczenia wewnętrzne, które działają w przypadku uszkodzenia pojedynczego elementu pojemnościowego kondensatora, powodując odłączenie jedynie uszkodzonego elementu i zapewniając pracę całej jednostki kondensatorowej przy jedynie nieznacznie zmniejszonej mocy.

Rys. 2. Przekrój kondensatora SN typu „all-film” z bezpiecznikami wewnętrznymi

Oporniki rozładowcze

Zgodnie z normą IEC60871, kondensatory średnich napięć powinny być wyposaŜone w oporniki rozładowcze, gwarantujące obniŜenie napięcia do 75V w ciągu 10 minut od chwili odłączenia spod napięcia. W praktyce, na rynku polskim, przyjęło się stosowanie jednostek wyposaŜonych w oporniki pozwalające na obniŜenie wartości napięcia szczątkowego na zaciskach do 50V w przeciągu 5 minut. Czas rozładowania kondensatorów jest waŜny nie tylko ze względu na bezpieczeństwo obsługi, ale równieŜ ze względu na fakt, Ŝe ponowne załączenie kondensatora nie rozładowanego do bezpiecznego poziomu moŜe spowodować niebezpieczne stany nieustalone, które mogą prowadzić do uszkodzenia układu kompensacyjnego. W przypadkach układów automatycznie regulowanych, w których wymagana jest szybsza regulacja, a co za tym idzie krótszy czas rozładowania, najczęściej stosowane są przekładniki napięciowe szybkiego rozładowania. NaleŜy jednak wziąć pod uwagę, Ŝe szybsza regulacja oznacza szybsze zuŜywanie się aparatury łączeniowej, której Ŝywotność dla średnich napięć jest mocno ograniczona.

Moc jednostek kondensatorowych

Wraz z rozwojem techniki, rośnie moc pojedynczego kondensatora w jednej obudowie. W chwili obecnej, seryjnie produkowane są jednostki kondensatorowe o mocy jednostkowej do 600 ÷800kVar, a takŜe trójfazowe układy kompensacyjne średnich napięć, o mocy kilku MVar, umieszczone w jednej kadzi (rys. 5).

Rys. 5. Kondensator o mocy 4MVar na napięcie 11kV

Wybór mocy jednostki kondensatorowej dla instalacji kompensacyjnej jest kwestią wyboru pomiędzy:

− ceną zakupu, jako Ŝe koszt kondensatora w przeliczeniu na 1 kVar maleje wraz ze wzrostem mocy jednostki, zaś dodatkowe oszczędności przy

stosowaniu kondensatorów wyŜszych mocy osiąga się poprzez zmniejszenie niezbędnych konstrukcji, połączeń wewnętrznych, itp., − niezawodnością działania układu i kosztami zakupów jednostek rezerwowych oraz wymiany uszkodzonych jednostek, jako Ŝe procesy starzeniowe w jednostkach kondensatorowych nie przebiegają w tym samym tempie; dodatkowo, zastosowanie jednostek o mniejszej mocy, szczególnie w przypadku zakładów przemysłowych o rozbudowanej sieci rozdzielczej, umoŜliwia elastyczność w ich zastosowaniu – przenoszenie ich w przypadku zmiany zapotrzebowania na moc bierną pojemnościową w danej sekcji.

Konstrukcja, układ połączeń

Kondensatory energetyczne średnich napięć wykonywane są najczęściej jako:

− jednofazowe, − trójfazowe (z wewnętrznym połączeniem w trójkąt, rzadziej w gwiazdę), − podwójne (dwa kondensatory jednofazowe połączone ze sobą wewnętrznie w jednej obudowie, stosowane do układów podwójnej gwiazdy o niskiej mocy całkowitej, przy zastosowaniu trzech kondensatorów).

Połączenia wewnętrzne kondensatorów średnich napięć: jednofazowe (1), trójfazowe (2), podwójne (3).

Kondensatory jednofazowe mogą być wykonywane z jednym lub z dwoma biegunami izolowanymi (dla napięcia fazowego do 12kV). Kondensatory z jednym biegunem izolowanym, dla których drugi biegun znajduje się na obudowie kondensatora i pod względem elektrycznym stanowi z nią punkt wspólny, jako Ŝe potrzebują dodatkowej izolacji konstrukcji pomiędzy fazami, najczęściej stosowane są w bateriach kondensatorów o napięciu znamionowym powyŜej 21kV.

Kondensatory jednofazowe łączone są w następujące układy:

• trójkąt,
• gwiazda,
• podwójna gwiazda z przekładnikiem zabezpieczenia zero-prądowego (układ zalecany dla baterii nieregulowanej lub pojedynczego członu baterii automatycznie regulowanej o mocy przekraczającej 1MVar),
• układ H (stosowany do kompensacji mocy biernej w sieciach jednofazowych).

Kondensatory trójfazowe łączone są wewnątrz w układzie trójkąta, bardzo rzadko – w układzie gwiazdy.
