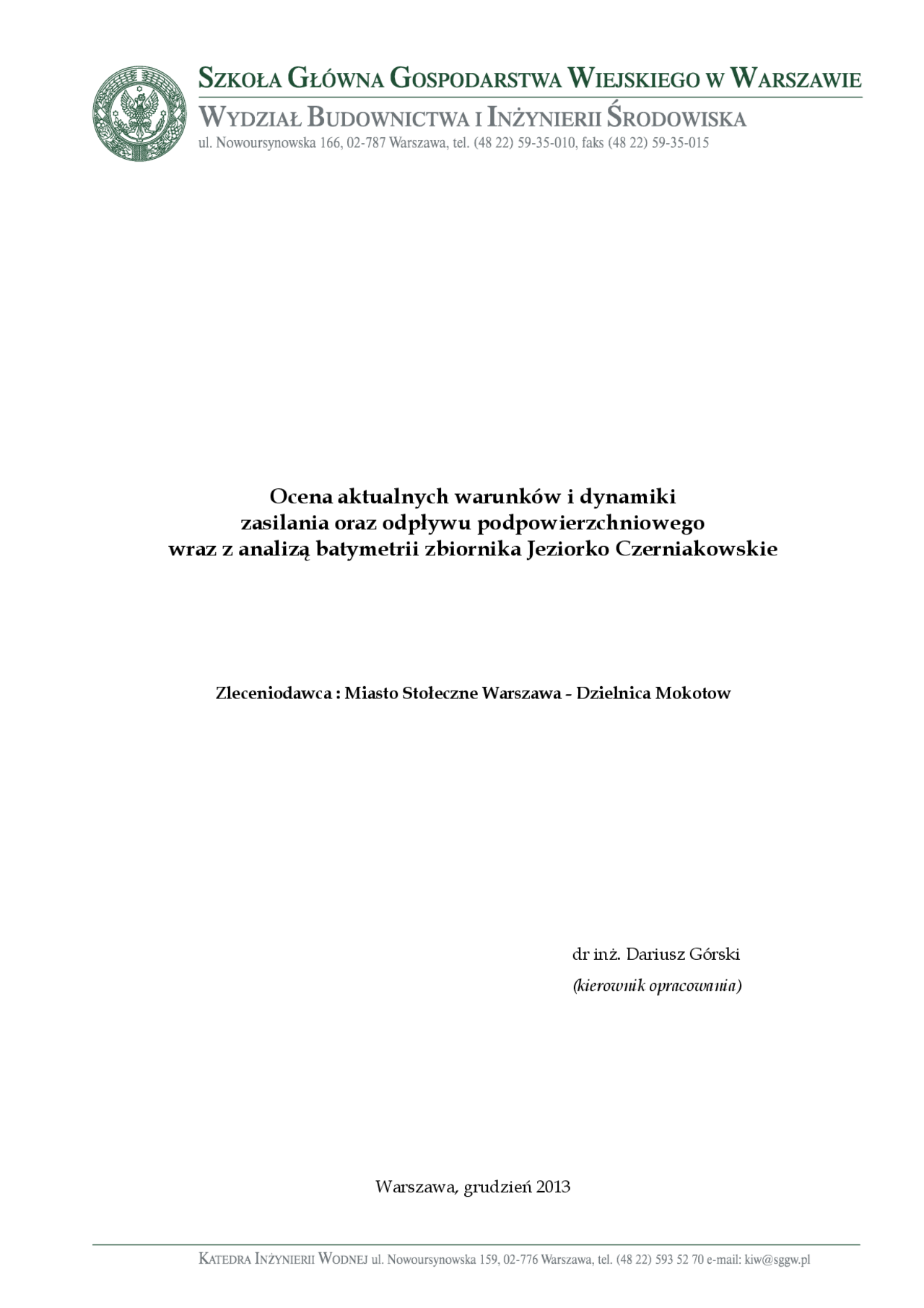

Zleceniodawca : Miasto Stołeczne Warszawa - Dzielnica Mokotow
dr inŜ. Dariusz Górski (kierownik opracowania)
Warszawa, grudzień 2013
Zespół badawczy: dr inŜ. Dariusz Górski – kierownik opracowania dr inŜ. Michał Wasilewicz dr Michał Habel mgr inŜ. Jacek Gładecki
Spis treści:
2. Wyniki rejestracji poziomu zwierciadła wody i opadów atmosferycznych na stanowisku pomiarowym SGGW na Jeziorku Czerniakowskim dla lat hydrologicznych 2011-
Elektroniczna rejestracja opadów atmosferycznych i poziomu zwierciadła wody w Jeziorku Czerniakowskim jest prowadzona przez zespół Katedry InŜynierii Wodnej Wydziału InŜynierii i Kształtowania Środowiska SGGW od czerwca 2008 r. Pomiary realizowane są za pomocą elektronicznego deszczomierza przelewowego z rejestratorem danych oraz ciśnieniowego czujnika stanu wody i łaty wodowskazowej. Deszczomierz przelewowy rejestruje opady w przedziałach 0, mm warstwy deszczu – zarejestrowane dane są przeliczane na sumy opadu w okresach 10-minutowych. PołoŜenie zwierciadła wody jest rejestrowane z krokiem czasowym 10 minut, w nawiązaniu do podziałki łaty wodowskazowej. Odczyty z łaty wodowskazowej wykonywane przez obserwatora stanowią podstawę kontroli poprawności rejestracji. Szczegółowy opis metodyki rejestracji i analizy danych pomiarowych przedstawiono we wcześniejszych opracowaniach (Górski i in. 2008, 2009, 2010). Niniejsze opracowanie stanowi kontynuację wcześniejszych badań i zawiera analizę danych zarejestrowanych w roku hydrologicznym 2013, jak równieŜ poprzedzających lat hydrologicznych: 2011 i 2012 (Górski i in. 2012). Wyniki rejestracji opadów atmosferycznych oraz poziomu zwierciadła wody w Jeziorku Czerniakowskim dla kolejnych miesięcy lat hydrologicznych 2011- przedstawiono na wykresach Rys. 1-18. Rzędne zwierciadła wody określono w układzie Kronsztad 86 na podstawie rzędnej zera wodowskazu 80,054 m n.p.m. (Górski i in. 2009). W analizowanym okresie odnotowano dwie awarie rejestratora stanu wody, uniemoŜliwiające odczyt zarejestrowanych danych w przedziałach :
zarejestrowano ubytek wody z Jeziorka w 2011r (105 mm) i przyrost poziomu wody o 373 mm w roku 2013. W roku 2012 zwierciadło zbiornika obniŜyło się o 520 mm, przy sumie opadów równej 449 mm. W obserwowanym 36-cio miesięcznym okresie, przyrosty poziomu zwierciadła wody zarejestrowano w 10 miesiącach: XI 2010 100 mm I 2011 24 mm VII 2011 265 mm IV 2012 24 mm X 2012 38 mm I 2013 222 mm II 2013 337 mm III 2013 109 mm V 2013 35 mm VI 2013 29 mm W okresie 6 miesięcy, od I.2013 do VI.2013 przyrost poziomu wody w zbiorniku osiągnął w sumie 694 mm przy sumie opadu w tym samym okresie równej 387 mm. Amplituda wahań poziomu wody w Jeziorku Czerniakowskim w obserwowanym okresie wyniosła 882 mm – najwyŜszy zarejestrowany poziom wody, równy 81.889 m n.p.m. wystąpił 8.VIII.2011 r., a najniŜszy – 81,007 m n.p.m. zarejestrowano 15.XII.2012 r. Wykresy rocznych przebiegów poziomu zwierciadła wody przedstawiono na Rys. 19-21. W roku 2011 poziom wody w Jeziorku wykazywał trend opadający, średnio ok. -0,3 mm/dobę. Od połowy stycznia do końca czerwca intensywność obniŜania się zwierciadła wody wzrastała, a deszczowe lipiec i sierpień spowodował podniesienie poziomu zwierciadła wody o blisko 300 mm. Od połowy sierpnia zarejestrowano ponownie systematyczny ubytek poziomu wody aŜ do początku grudnia 2011. Cały rok 2012 charakteryzował się stopniowym spadkiem poziomu wody, przy czym od połowy maja 2012, trend obniŜania poziomu wody wzrósł 6-krotnie, z -0,5 mm/dobę do -3 mm/dobę. W roku 2013 występują trzy okresy o wyraźnie róŜnym charakterze zasilania i odpływu, przy niemal równomiernym jednocześnie zasilaniu przez opady atmosferyczne. Po dwumiesięcznym trendzie opadającym na początku roku hydrologicznego, w miesiącach zimowych od połowy stycznia do połowy marca zarejestrowano intensywny przyrost poziomu zwierciadła wody, o średnim nasileniu 9,6 mm/dobę. Od połowy marca zwierciadło wody znów podlega trendowi opadającemu ok. 1 mm/dobę.
Rys. 2 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w styczniu i lutym 2011
Rys. 3 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w marcu i kwietniu 2011
Rys. 5 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w lipcu i sierpniu 2011
Rys. 6 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w wrześniu i październiku 2011
Rys. 8 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w styczniu i lutym 2012
Rys. 9 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w marcu i kwietniu 2012
Rys. 11 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w lipcu i sierpniu 2012
Rys. 12 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji we wrześniu i październiku 2012
Rys. 14 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w styczniu i lutym 2013
Rys. 15 Przebieg zmian poziomu zwierciadła wody w Jeziorku Czerniakowskim oraz krzywa sumowa opadu na podstawie wyników rejestracji w marcu i kwietniu 2013
