3. Układ trzech rzutni.

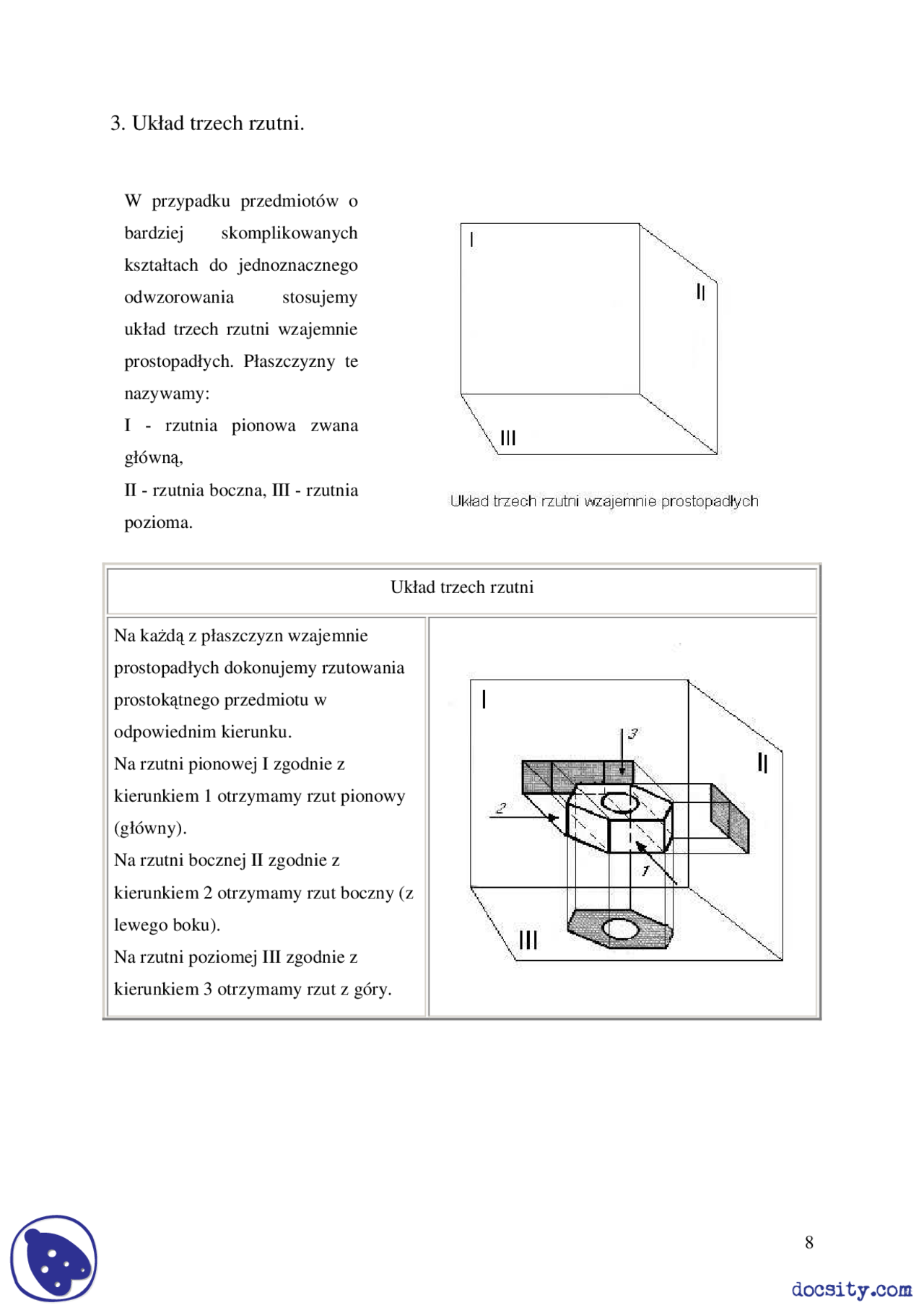

W przypadku przedmiotów o bardziej skomplikowanych kształtach do jednoznacznego odwzorowania stosujemy układ trzech rzutni wzajemnie prostopadłych. Płaszczyzny te nazywamy: I - rzutnia pionowa zwana główną, II - rzutnia boczna, III - rzutnia pozioma.
Układ trzech rzutni
Na każdą z płaszczyzn wzajemnie prostopadłych dokonujemy rzutowania prostokątnego przedmiotu w odpowiednim kierunku. Na rzutni pionowej I zgodnie z kierunkiem 1 otrzymamy rzut pionowy (główny). Na rzutni bocznej II zgodnie z kierunkiem 2 otrzymamy rzut boczny (z lewego boku). Na rzutni poziomej III zgodnie z kierunkiem 3 otrzymamy rzut z góry.
Układ przestrzenny trzech płaszczyzn zniekształca rysunki, dlatego oddzielamy je od siebie i układamy w jednej płaszczyźnie.
Po rozłożeniu na każdej rzutni mamy prawidłowo wyglądające rzuty prostokątne przedmiotu z trzech różnych kierunków.
Na rysunkach technicznych nie rysujemy śladów rzutni, gdyż istnieją one tylko w wyobraźni. Poszczególne rzuty rozpoznajemy po ich wzajemnym położeniu względem siebie.
Ważne wskazówki.
Rysując poszczególne rzuty na arkuszu należy pamiętać, że po ich wzajemnym ułożeniu względem siebie rozpoznajemy który z rzutów jest rzutem głównym, który bocznym a który z góry. Wobec tego nie jest obojętne w którym miejscu narysujemy kolejne rzuty. Zapamiętaj!
przedmiotu, narysowany bez wymiarów albo z błędami i brakami w zakresie wymiarowania nie ma żadnej wartości.
2. Ogólne zasady wymiarowania
Ogólne zasady wymiarowania w rysunku technicznym maszynowym dotyczą:
o linii wymiarowych i pomocniczych linii wymiarowych o strzałek wymiarowych o liczb wymiarowych o znaków wymiarowych
Linie wymiarowe i pomocnicze linie wymiarowe
Linie wymiarowe rysuje się linią ciągłą cienką równolegle do wymiarowanego odcinka w odległości co najmniej 10 mm, zakończone są grotami dotykającymi ostrzem krawędzi przedmiotu, pomocniczych linii wymiarowych lub osi symetrii.
Linie wymiarowe nie mogą się przecinać.
Pomocnicze linie wymiarowe są to linie ciągłe cienkie, będące przedłużeniami linii rysunku. Rysuje się je prostopadle do mierzonego odcinka.
Pomocnicze linie wymiarowe mogą się przecinać.
Strzałki wymiarowe
Prawidłowy kształt grotów przedstawia rysunek (1). Długość grota powinna wynosić 6-8 grubości linii zarysu przedmiotu, lecz nie mniej niż 2, mm. Groty powinny być zaczernione. Na szkicach odręcznych dopuszcza się stosowanie grotów niezaczernionych (rys. 2). Długość grotów powinna być jednakowa dla wszystkich wymiarów na rysunku.
Zasadniczo ostrza grotów powinny dotykać od wewnątrz linii, między którymi wymiar podajemy (rys 3).
Przy podawaniu małych wymiarów groty można umieszczać na zewnątrz tych linii, na przedłużeniach linii wymiarowej (rys 4).
Dopuszcza się zastępowanie grotów cienkimi kreskami o długości co najmniej 3,5 mm, nachylonymi pod kątem 45o^ do linii wymiarowej (rys 5).
Znaki wymiarowe
Do wymiarowania wielkości średnic i promieni krzywizn stosujemy specjalne znaki wymiarowe. Średnice wymiarujemy poprzedzając liczbę wymiarową znakiem Ć (fi). Promienie łuków wymiarujemy poprzedzając liczbę wymiarową znakiem R. Linię wymiarową prowadzi się od środka łuku i zakańcza się grotem tylko od strony łuku (rys.) Grubość płaskich przedmiotów o nieskomplikowanych kształtach zaznaczamy poprzedzając liczbę wymiarową znakiem x.
3. Podstawowe zasady wymiarowania
Przystępując do wymiarowania rysunku technicznego należy wczuć się w rolę osoby, która na jego podstawie będzie wykonywać dany przedmiot. Trzeba zadbać o to, aby nie zabrakło żadnego z potrzebnych wymiarów i aby można je było jak najłatwiej odmierzyć na materiale podczas obróbki. Ułatwi to w znacznym stopniu znajomość podstawowych zasad wymiarowania.
Podstawowe zasady wymiarowania w rysunku technicznym dotyczą:
o stawiania wszystkich wymiarów koniecznych o niepowtarzania wymiarów o niezamykania łańcuchów wymiarowych o pomijania wymiarów oczywistych
