Rzutowanie prostokątne

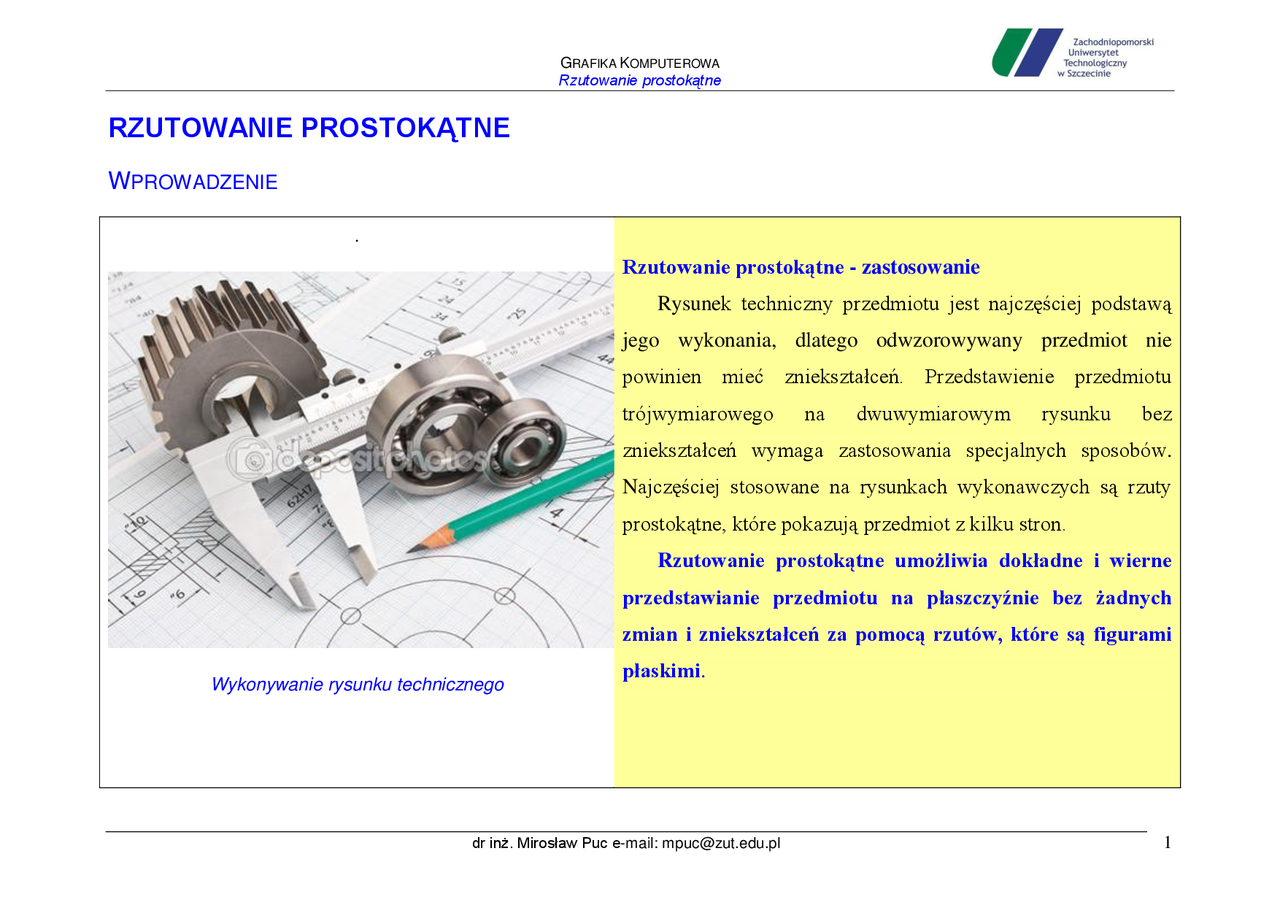

RZUTOWANIE PROSTOKĄTNE
WPROWADZENIE
. Wykonywanie rysunku technicznego Rzutowanie prostokątne - zastosowanie Rysunek techniczny przedmiotu jest najczęściej podstawą jego wykonania, dlatego odwzorowywany przedmiot nie powinien mieć zniekształceń. Przedstawienie przedmiotu trójwymiarowego na dwuwymiarowym rysunku bez zniekształceń wymaga zastosowania specjalnych sposobów. Najczęściej stosowane na rysunkach wykonawczych są rzuty prostokątne, które pokazują przedmiot z kilku stron. Rzutowanie prostokątne umożliwia dokładne i wierne przedstawianie przedmiotu na płaszczyźnie bez żadnych zmian i zniekształceń za pomocą rzutów, które są figurami płaskimi.
Rzutowanie prostokątne Podstawowe zasady rzutowania prostokątnego Zawsze rysujemy tyle rzutów, aby pokazane zostały wszystkie wymiary przedmiotu. Podczas kreślenia rzutów prostokątnych należy także pamiętać o tym, że: krawędzie niewidoczne w rzucie kreślimy linią kreskową , rzuty wykorzystujemy na rysunku wykonawczym , krawędzi niewidocznych nie wolno wymiarować. Wystarczy przedstawienie bryły w trzech ujęciach , dlatego przyjęto układ rzutowania wykorzystujący trzy płaszczyzny wzajemnie prostopadłe - zwane rzutniami. Na każdej z nich przedstawiamy rzut prostokątny przedmiotu.
Rzutowanie prostokątne . Aby przedstawić (prawidłowo) na rzutach prostokątnych dowolny przedmiot należy:
- Ustawić przedmiot w jednej, ustalonej pozycji równolegle do rzutni, tak aby znalazł się pomiędzy obserwatorem a rzutnią. 2. Patrzeć na dany przedmiot - prostopadle do rzutni - z trzech stron: z przodu, z góry i z boku - od lewej strony. .
Rzutowanie prostokątne Aby przedstawić (prawidłowo) na rzutach prostokątnych dowolny przedmiot należy:
- Patrząc po kolei z każdej ze stron - poprowadzić z każdego widocznego punktu linię prostopadłą do rzutni. 4. Powstałe punkty przecięcia linii prowadzonych od przedmiotu z rzutnią połączyć odpowiednimi odcinkami otrzymując rzut prostokątny tego przedmiotu na daną rzutnię.
Rzutowanie prostokątne
RZUTOWANIE PROSTOKĄTNE – POWSTAWANIE RZUTU PUNKTU
Rzutowanie prostokątne
. RZUTOWANIE PROSTOKĄTNE – POWSTAWANIE RZUTU ODCINKA
.
Rzutowanie prostokątne
RZUTOWANIE PROSTOKĄTNE – POWSTAWANIE RZUTU BRYŁY PROSTEJ
.
Rzutowanie prostokątne
RZUTOWANIE PROSTOKĄTNE – POWSTAWANIE RZUTU BRYŁY Z OTWORAMI
. .
Rzutowanie prostokątne
ZASADY PRZEDSTAWIANIA RZUTÓW PROSTOKĄTNYCH – SYMETRIA PRZEDMIOTÓW
Symetria przedmiotów Symetrię przedmiotów należy zaznaczyć cienką linią z długą kreską i kropką. Linię należy przeciągnąć poza zarys przedmiotu. Należy również zaznaczyć innych drobnych elementów np. otworów. Okrąg ma zawsze dwie osie symetrii prostopadłe względem siebie. .
Rzutowanie prostokątne
ZASADY PRZEDSTAWIANIA RZUTÓW PROSTOKĄTNYCH – NIEWIELKIE POCHYLENIE
Niewielkie pochylenie Niewielkie pochylenia lub wygięcia, zbyt małe do pokazania na rzucie przedmiotu , należy przedstawić linią odpowiadającą mniejszemu wymiarowi elementu z pochyleniem lub mniejszej średnicy podstawy stożka. .
Rzutowanie prostokątne
ZASADY PRZEDSTAWIANIA RZUTÓW PROSTOKĄTNYCH – LINIE PRZENIKANIA
Linie przenikania Linie rzeczywistego przenikania należy rysować: liniami ciągłymi grubymi , gdy są widoczne, liniami cienkimi kreskowymi , gdy są niewidoczne, (rys. a) Uproszczone linie przenikania mogą występować między dwoma walcami jako linie ciągłe grube proste (rys. b) oraz między walcem, a prostopadłościanem (rys. c), gdzie przesunięcie linii przenikania można pominąć (rys. c 1 ) Wyobrażalne linie przenikania (zaokrąglone przejścia między dwiema powierzchniami) należy rysować jako linie ciągłe , które nie
Rzutowanie prostokątne dotykają zarysów przedmiotów (rys. d, e) .
ZASADY PRZEDSTAWIANIA RZUTÓW PROSTOKĄTNYCH – ZAKOŃCZENIA KWADRATOWE
Rzutowanie prostokątne Wzór powierzchni Powierzchnie: radełkowane, moletowane, pofałdowane, żłobkowane, ziarniste, krtkowane, należy przedstawić w sposób uproszczony liniami ciągłymi grubymi na całej powierzchni lub na jej części.
ZASADY PRZEDSTAWIANIA RZUTÓW PROSTOKĄTNYCH – CZĘŚCI GOTOWE I PÓŁWYROBY
Rzutowanie prostokątne Części gotowe i półwyroby Kształt części gotowej wewnątrz rysunku półwyrobu (rys. a) lub kształt półwyrobu wewnątrz części gotowej (rys. b, c) należy rysować linią cienką z długą kreską i dwiema kropkami
ZASADY PRZEDSTAWIANIA RZUTÓW PROSTOKĄTNYCH – ZARYSY PIERWOTNE
