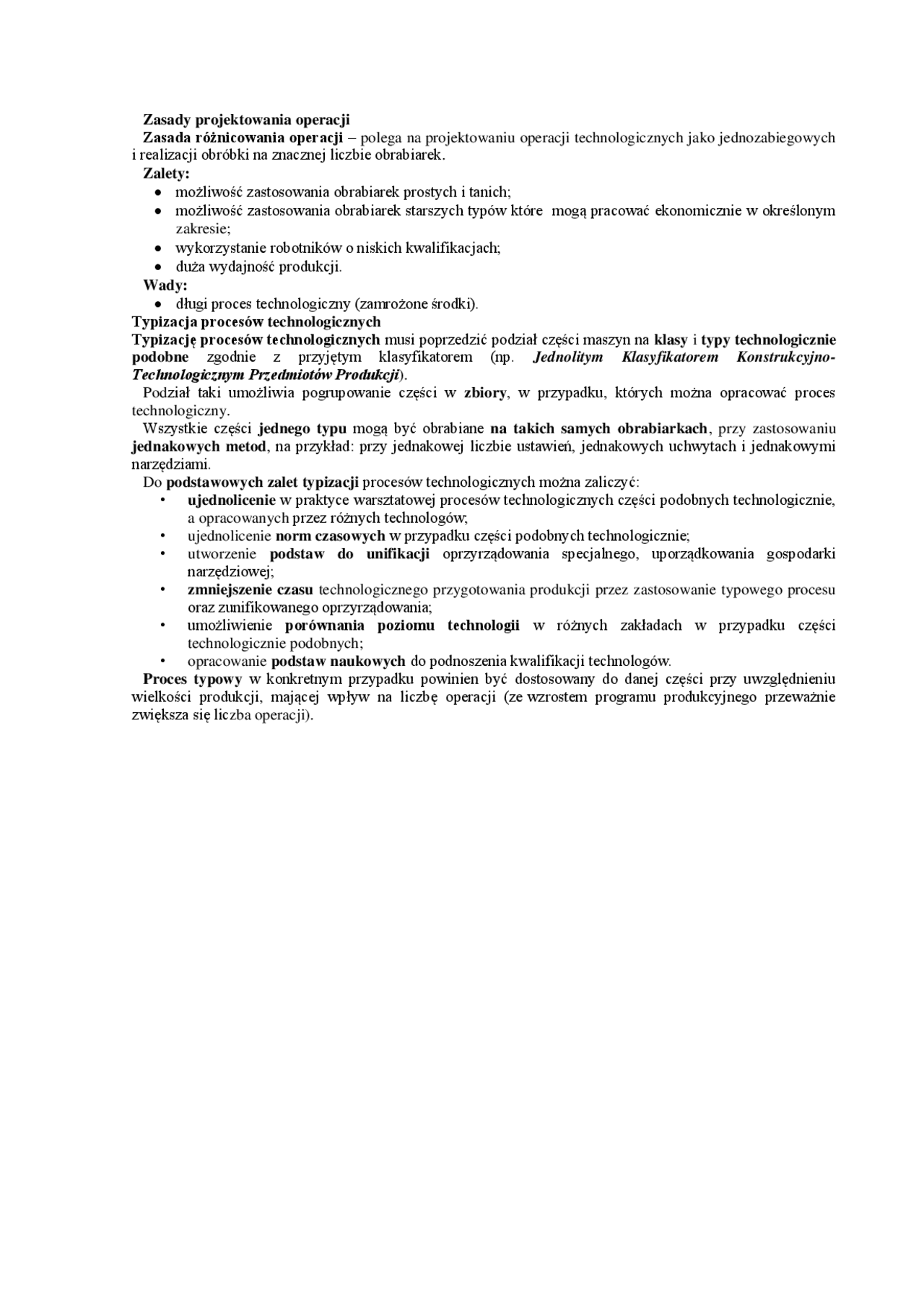

Zasady projektowania operacji
Zasada różnicowania operacji – polega na projektowaniu operacji technologicznych jako jednozabiegowych
i realizacji obróbki na znacznej liczbie obrabiarek.
Zalety:
możliwość zastosowania obrabiarek prostych i tanich;
możliwość zastosowania obrabiarek starszych typów które mogą pracować ekonomicznie w określonym
zakresie;
wykorzystanie robotników o niskich kwalifikacjach;
duża wydajność produkcji.
Wady:
długi proces technologiczny (zamrożone środki).
Typizacja procesów technologicznych
Typizację procesów technologicznych musi poprzedzić podział części maszyn na klasy i typy technologicznie
podobne zgodnie z przyjętym klasyfikatorem (np. Jednolitym Klasyfikatorem Konstrukcyjno-
Technologicznym Przedmiotów Produkcji).
Podział taki umożliwia pogrupowanie części w zbiory, w przypadku, których można opracować proces
technologiczny.
Wszystkie części jednego typu mogą być obrabiane na takich samych obrabiarkach, przy zastosowaniu
jednakowych metod, na przykład: przy jednakowej liczbie ustawień, jednakowych uchwytach i jednakowymi
narzędziami.
Do podstawowych zalet typizacji procesów technologicznych można zaliczyć:
• ujednolicenie w praktyce warsztatowej procesów technologicznych części podobnych technologicznie,
a opracowanych przez różnych technologów;
• ujednolicenie norm czasowych w przypadku części podobnych technologicznie;
• utworzenie podstaw do unifikacji oprzyrządowania specjalnego, uporządkowania gospodarki
narzędziowej;
• zmniejszenie czasu technologicznego przygotowania produkcji przez zastosowanie typowego procesu
oraz zunifikowanego oprzyrządowania;
• umożliwienie porównania poziomu technologii w różnych zakładach w przypadku części
technologicznie podobnych;
• opracowanie podstaw naukowych do podnoszenia kwalifikacji technologów.
Proces typowy w konkretnym przypadku powinien być dostosowany do danej części przy uwzględnieniu
wielkości produkcji, mającej wpływ na liczbę operacji (ze wzrostem programu produkcyjnego przeważnie
zwiększa się liczba operacji).
