CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.

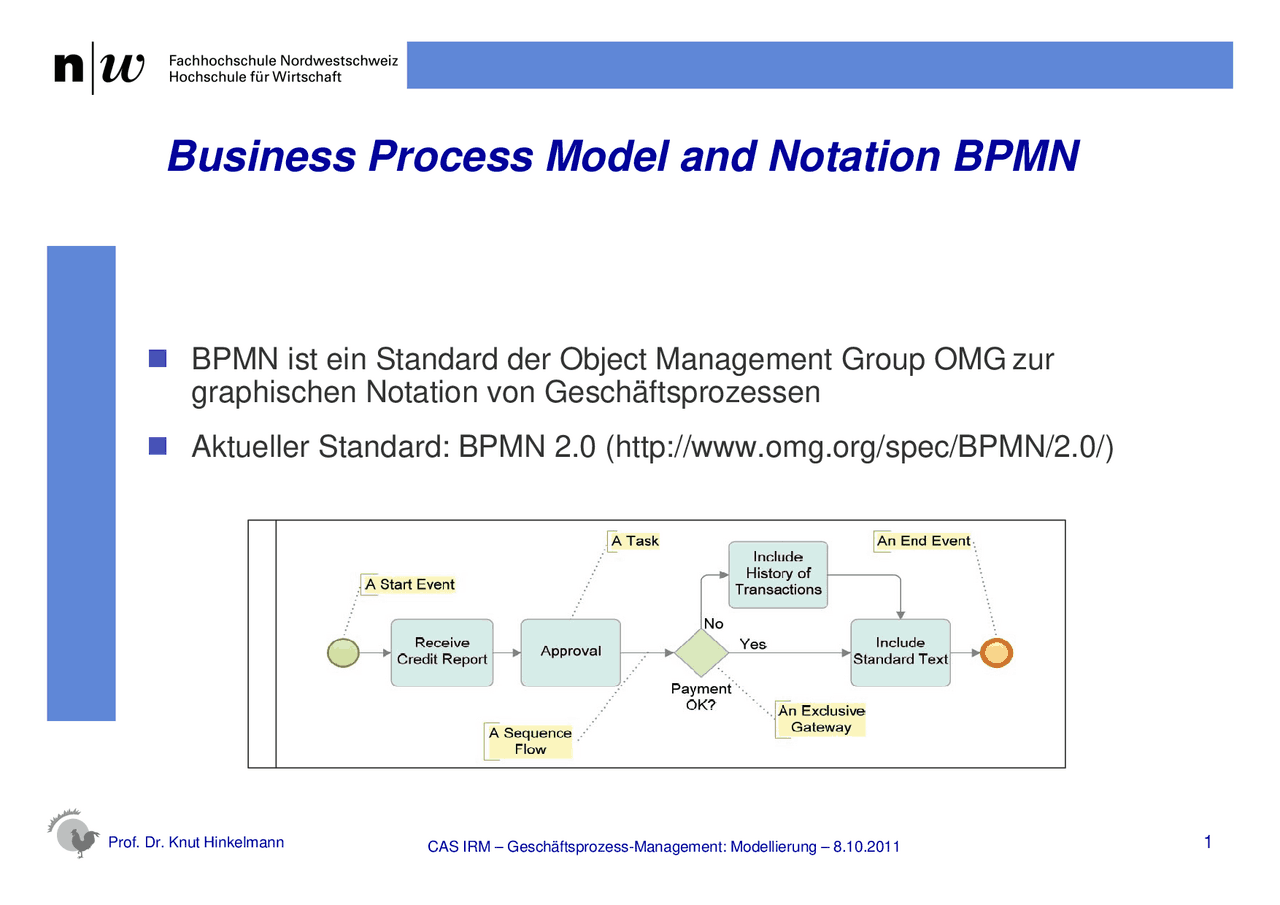

BPMN hat zwei sich teilweise konträre Zielsetzungen^
eine
einfach zu verwendende Prozessnotation
für
Business User und Business Analysten ^
Möglichkeit der
Übersetzung von Modellen in ausführbare
Form
(z.B. BPEL – Business Process Execution Language)
Um die erste Anforderungen zu erfüllen, hat BPMN^
kleine Menge von Elementen (Activities, Events andGateways) mit klar unterscheidbarer Form (Rechteck, Kreis, Raute) ^
Diese kleine Menge unterstützt das Verständnis der Modelle.Allerdings gibt es zu jedem Element eine Menge vonSpezialisierungen.
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
Eine Aktivität beschreibt eineTätigkeit, die während desProzesses ausgeführt wird. ^
Aktivitäten sind als Rechtecke mitabgerundeten Ecken dargestellt .Farben sind nicht vorgegeben. ^
(Task, elementar)
(Sub-Process)
Subprozesse können expandiertdargestellt werden
AdhocTask
~ Task^ CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
^
Eine
Aufgabe (Task)
ist eine Arbeitseinheit. Ein
zusätzliches [+] markiert eine Aktivität alszugeklappten
Teilprozess (Sub Process)
.
^
Eine
Transaktion
ist spezieller Teilprozess von
Aktivitäten, die logisch zusammen gehören. Mankann beschreiben, was passiert, wenn eine ganzeGruppe von Aktivitäten durch einen Fehlerunterbrochen wird. ^
Ein
Ereignis-Teilprozess (Event-Sub-Process) wird durch ein Startereignis ausgelöst und kannden umgebenden Teilprozess unterbrechen oderparallel dazu ausgeführt werden. Sie sind nicht Teildes Prozesses, da sie nur bei Auftreten desStartereignisses ausgeführt werden. ^
Eine
Aufruf-Aktivität (Call Activity)
repräsentiert
einen global definierten Teilprozess oder eineglobal definierte Aufgabe, der bzw. die im aktuellenProzess verwendet wird.
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
^
Ein Teilprozess ist einezusammengesetzte Aktivität, dieTeil eines übergeordnetenProzesses ist. ^
Zwei Arten der Darstellung:^
Collapsed: Details werdennicht eingezeigt. Ein [+]kennzeichnet, dass weitereDetails versteckt sind. ^
Expanded: Die Details sindinnerhalb eines Rahmesdargestellt.
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
Ein Ereignis ist etwas, daswährend eines Prozesslaufspassiert ^
Sie starten, unterbrechen oderbeenden einen Prozess. ^
Ereignisse sind als Kreisedargestellt, mitunterschiedlichem Rahmen für^
Start-Ereignis Zwischen-Ereignis Ende-Ereignis ^
Zusätzlich unterscheidet manverschiedene Ereignis-Typen
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
Throwing (Eingetreten) Catching (Ausgelöst) Auf dem Rand von Aktivitäten^
Boundary Interrupting (Angeheftet unterbrechend) Boundary Non-Interrupting (Angeheftet Nicht-unterbrechend)
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
Ereignisse, die zwischen Aktivitätennotiert werden, stehen für Dinge, die zwischen
den Aktivitäten erfolgen
^
lösen die nächste Aktivität aus(Throwing) ^
sind das Ergebnis dervorherigen Aktivität (catching)
^
Ereignisse, die auf dem Rand vonAktivitäten stehen, drücken aus,dass die Folge-Aktivität dieausgeführt wird, falls das Ereignis während
der Aktivität eintritt
^
sie können die Aktivitätunterbrechen ^
oder einen parallelen Pfaderöffnen
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
Exklusives Gateway
: Bei einer Verzweigung wird der Fluss
abhängig von Verzweigungsbedingungen zu genau einerausgehenden Kante geleitet. Bei einer Zusammenführung wirdauf eine der eingehenden Kanten gewartet, um denausgehenden Fluss zu aktivieren.. Ereignis-basiertes Gateway:
Diesem Gateway folgen stets
eintretende Ereignisse oder Empfänger-Aufgaben. DerSequenzfluss wird zu dem Ereignis geleitet, das zuerst eintritt. Paralleles Gateway (UND):
Wenn der Sequenzfluss
verzweigt wird, werden alle ausgehenden Kanten simultanaktiviert. Bei der Zusammenführung wird auf alle eingehendenKanten gewartet, bevor der ausgehende Sequenzfluss aktiviertwird (Synchronisation).
CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
Inklusives Gateway (OR):
Es werden je nach Bedingung
eine oder mehrere ausgehende Kanten aktiviert bzw. ein-gehende Kanten synchronisiert. ^
Komplexes Gateway:
Verzweigungs- und Vereinigungs-
verhalten das nicht von anderen Gateways erfasst wird. ^
Exklusives Ereignis-basiertes Gateway (Instanziierung) Sobald eines der nachfolgenden Ereignisse eintritt, wirdder Prozess gestartet. ^
Paralleles Ereignis-basiertes Gateway (Instanziierung) Erst wenn alle nachfolgenden Ereignisse eintreten, wird derProzess gestartet.^ CAS IRM – Geschäftsprozess-Management: Modellierung – 8.10.
