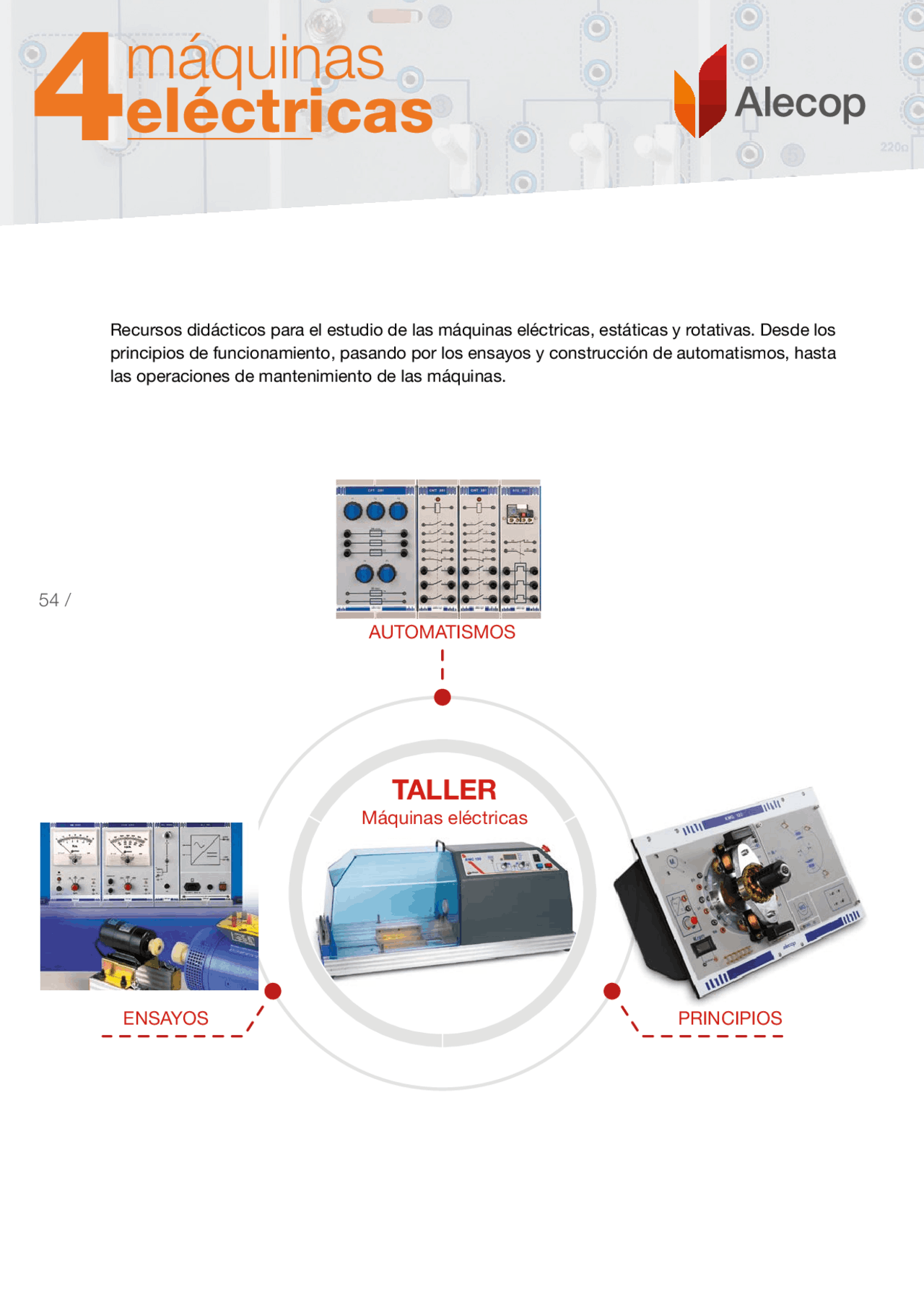

TALLER
Cada entrenador dispone de un conjunto de documentos de apoyo que facilitan la labor del profesorado:
Los recursos presentados en este catálogo han sido diseñados para cumplir las directivas europeas en materia de seguridad de máquinas, baja tensión y compatibilidad electromagnética.
La escalabilidad de los recursos didácticos y la posibilidad de utilización en aula, permiten una reducción considerable en la inversión a realizar para un programa concreto de máquinas eléctricas.
Los equipos permiten una configuración modular según el equipamiento disponible y las necesidades formativas del usuario.
Documentación
Seguridad
Economía
Modularidad
AULA-TALLER
El equipo devuelve a la red la energía que tradicionalmente se disipaba en calor. Además de disminuir el consumo, implica la reducción de las dimensiones de los módulos y bancada, y la eliminación de puntos calientes potencialmente peligrosos.
Este equipo va más allá de la normativa vigente relativa a la seguridad, implementando una serie de protecciones añadidas que impiden accidentes en el ámbito educativo.
Escalabilidad
Adaptado a las necesidades del aula
Economía de medios y tiempo
La modularidad del sistema hace posible adquirir los componentes que mejor se adapten a las necesidades de su centro; tanto de currículo como de presupuesto. El ProLAB es compatible con los elementos convencionales que tenga en su aula/ taller (reóstatos, inductancias, condensadores, puentes de rectificación, etc.).
El Sistema ProLAB permite al alumnado estudiar conceptual y procedimentalmente el funcionamiento de las máquinas eléctricas estáticas y rotativas.
Un solo equipo por aula es suficiente, lo que reduce costes de adquisición y mantenimiento.
La serie de módulos “199”, diseñada para este sistema, lleva integrada la instrumentación de serie.
El montaje más complejo se puede realizar en pocos minutos y con pocos cables.
máquinas eléctricas
4 banco de ensayos para máquinas eléctricas
Proceso de trabajo
funcionamiento de las máquinas eléctricas. La puesta en práctica se concreta mediante la realización de ensayos, ya sean reales o simulados. Cada ensayo se realiza siguiendo estos 6 pasos:
de la actividad
del ensayo
de los parámetros
de resultados ENSAYO de las máquinas
producción de informe
ProLAB
máquinas eléctricas
4 banco de ensayos BNC
Bancada
Características técnicas
GENERAL Dimensiones: 950 x 360 x 420 mm Peso: 41 Kg Alimentación: Red monofásica 190 a 250Vac - 5,25 Amp.- 50/60Hz Tipos máquinas a ensayar:
FUNCIONAMIENTO COMO MOTOR DE ARRASTRE Velocidad: 0 a 2.000 rpm Potencia nominal: 800 w Par máximo: 9,7 Nm
FUNCIONAMIENTO COMO FRENO Velocidad máxima: 2450 rpm Par: 0 a 10 Nm Potencia nominal: 800 w
PROTECCIONES Guarda móvil con anclaje eléctrico. Seta de emergencia en la bancada. Bornas de 4mm de seguridad para las conexiones de la maquina bajo ensayo. Protecciones internas: temperatura interna, par máximo, velocidad máxima, tensión de red insuficiente, tensión de red excesiva y corriente de red excesiva.
Bancada autónoma para la realización de
ensayos a maquinas eléctricas rotativas
Ref: 9EQBNC199A
FUNCIÓN. Motor de arrastre y freno de las máquinas bajo ensayo.
Descripción funcional
Módulo
El soporte lo constituye un módulo didáctico doble de dimensiones: 250 x 144 x 130 mm.
Las alimentaciones necesarias para su funcionamiento son:
Incorpora serigrafía con identificación de los bloques funcionales y simbología de componentes.
Utiliza hembrillas de seguridad de 2 mm. de diámetro que sirven de puntos de test y hembrillas de 4 mm. de diámetro de seguridad para la alimentación de potencia (red).
ALI-
Características técnicas
Tensión de alimentación de entrada: Monofásica 190 a 250Vac. mediante base de toma. Frecuencia de red: 50Hz / 60Hz. Tensión de salida: ±15V c.c. Corriente máxima: 2 Amp. Protecciones: Entrada: mediante fusible de 10Amp. Salida: protección térmica tarado a 2 Amp.
Salidas de la fuente: Mediante perfil del bastidor y hembrillas de 2 mm de seguridad. Indicaciones: Luminosa de presencia de red y salidas de la fuente activas.
Ref: MDULALI
Fuente de alimentación
Descripción funcional
Módulo
El soporte lo constituye un módulo didáctico doble de dimensiones: 250 x 144 x 130 mm.
Las alimentaciones necesarias para su funcionamiento son:
Utiliza hembrillas de seguridad de 2 mm. de diámetro que sirven de puntos de test y hembrillas de 4 mm. de diámetro de seguridad para la alimentación de potencia (red).
FCC-
Características técnicas
El módulo incorpora una fuente de tensión continua cuyas características son: Variación de la tensión de salida: 0 ÷ 310 V. Corriente de salida: 0 ÷ 3,3 A. Tipos de consigna:
Mediciones físicas: Visualización de magnitudes:
Fuente de corriente continua regulable
Ref: MDULFCC
máquinas eléctricas
4 módulos series 199
Descripción funcional
Módulo
El soporte lo constituye un módulo didáctico triple de dimensiones: 250 x 216 x 130 mm. Opera instalado en bastidor vertical de sobremesa de donde obtiene la alimentación ± 15 V., necesaria para su funcionamiento. Interconexión con el resto de módulos del banco de ensayos BNC-199 y software DIANA mediante conector rápido de 26 pines. Hembrillas de 2 mm para medidas y consignas externas. Bornas de 4 mm de seguridad para entrada de potencia (conexión a red). Incorpora serigrafía con identificación de los bloques funcionales. Presenta numerosas ventajas frente a otro tipo de cargas tradicionales (reostatos, bancos de condensadores, inductancias, etc.), entre las que se pueden destacar:
CRG-
Características técnicas
Alimentación:
Cargas electrónicas (^) Ref: MDULCRG
máquinas eléctricas
4 módulos series 199
Descripción funcional
Módulo
El soporte lo constituye un módulo didáctico doble de dimensiones: 250 x 144 x 130 mm. Las alimentaciones necesarias para su funcionamiento son:
Incorpora serigrafía con identificación de los bloques funcionales y simbología de componentes. Utiliza hembrillas de seguridad de 2 mm. de diámetro que sirven de puntos de test.
CTR-
Características técnicas
Bloque verdadero valor eficaz:
Interface entre la bancada, los módulos y
el PC
Ref: MDULCTR
Descripción funcional
Módulo
Junto con el modulo SAD-450 se incorpora un cable de conexión a PC por USB. El módulo SAD450 está dividido en 8 bloques o canales, cada uno de ellos con un tipo de entrada / salida determinado y con diferente nomenclatura en función de si son entradas o salidas.
Cada canal de entrada, analógico o digital, dispone de un conmutador para seleccionar si la señal de entrada proviene de la hembrilla (posición H) o del conector de 64 vías (CN). En función de este conmutador se determinará la procedencia de la señal a adquirir por el sistema de adquisición de datos.
Las salidas no disponen de ningún selector y serán accesibles tanto desde la hembrilla como desde el conector en todo momento.
SAD450M
Características técnicas
Comunicación por medio de comandos ASCII. Consumo: +15V – 162mA. Dimensiones físicas: 215x250x147 mm. (ancho x alto x fondo). Conexiones con el exterior:
Módulo de control del PC
Ref: MDULSAD
REALIZACIÓN DE UN ENSAYO
Se puede introducir un título y una descripción que incluya imágenes acerca de la práctica.
Una vez que la definición del ensayo es completa se puede lanzar e ir monitorizando el estado de las señales que interesen.
Se escogen los elementos que formarán parte del ensayo, su interconexión e instrumentación mediante un diagrama de bloques.
El ensayo se aplica y transmite a un equipo BEM199 a través de la red local o Internet.
El equipo BEM está conectado al PC directamente.
Los avanzados simuladores de máquinas que incorpora DIANA ofrecen un resultado muy ajustado a la realidad sin necesidad de contar con ningún hardware.
Se traduce a elementos reales el diagrama de bloques. DIANA ofrece diversas posibilidades para cada elemento y muestra como se debe hacer la conexión real.
En cada ensayo se recoge un conjunto de señales que se almacena en los resultados. Con DIANA se pueden visualizar, comparar señales, realizar operaciones entre ellas o incluso aplicar filtros.
Las señales que se envían y reciben desde y hacia los elementos del ensayo se configuran en este apartado (unidades, forma de la señal y su temporizador).
Mediante un sencillo asistente DIANA genera completos informes personalizables del trabajo realizado con información gráfica y numérica.
Incluye una completa biblioteca de
actividades
Sistema de licencias
Las licencias web de DIANA pueden tener diferente duración:
No es necesario comenzar desde cero a configurar los ensayos. DIANA se distribuye con una completa biblioteca de actividades diseñada y desarrollada por expertos en la materia, que incluye:
Ensayos para máquinas eléctricas de corriente alterna, corriente continua y transformadores.
¡DIANA está repleto de contenidos acerca de máquinas eléctricas! [ ]
máquinas eléctricas
4 automatismos
Módulos de instrumentación Módulos de alimentación
Automatismos
Módulo “AMPERÍMETRO 281”: 0,5-2,5-5 A. En c.c./c.a. Módulo “AMPERÍMETRO 282”: 5-10-25 A. En c.c./c.a. Módulo “VOLTÍMETRO-281”: 100-250-500 V. En c.c./c.a. Módulo “VATÍMETRO-281Q”: 1KW. 220 V./5 A.
Módulo “ALI-24”: alimentación de 24V. Módulo “CNM-281”: conmutador de 3 vías/3 posiciones. Módulo “SIN-281”: lámpara de sincronismo. Módulo “REC-281”: rectificador 200 Vcc. / 10 A. Módulo “CON-281”: condensador.
Control y ensayos con máquinas eléctricas
CM-
máquinas eléctricas
4 automatismos
Equipo didáctico automatismos
eléctricos
Automatismos
Automatismos eléctricos
tensión de red MT-
El equipo está compuesto por.
Ref: 9EQMT332SE
Transformador trifásico AT-
Transformadores
didácticos
Autotransformador funcional trifásico 380- 220 V de 1 KVA. Salida disponible en bornas de seguridad y toma de potencia. Pilotos luminosos de indicación de presencia de fases. Protección por fase mediante fusible.
Ref: 9EQAT
Transformador monofásico de 1,5 KVA
Transformador trifásico de 1,4 KVA
