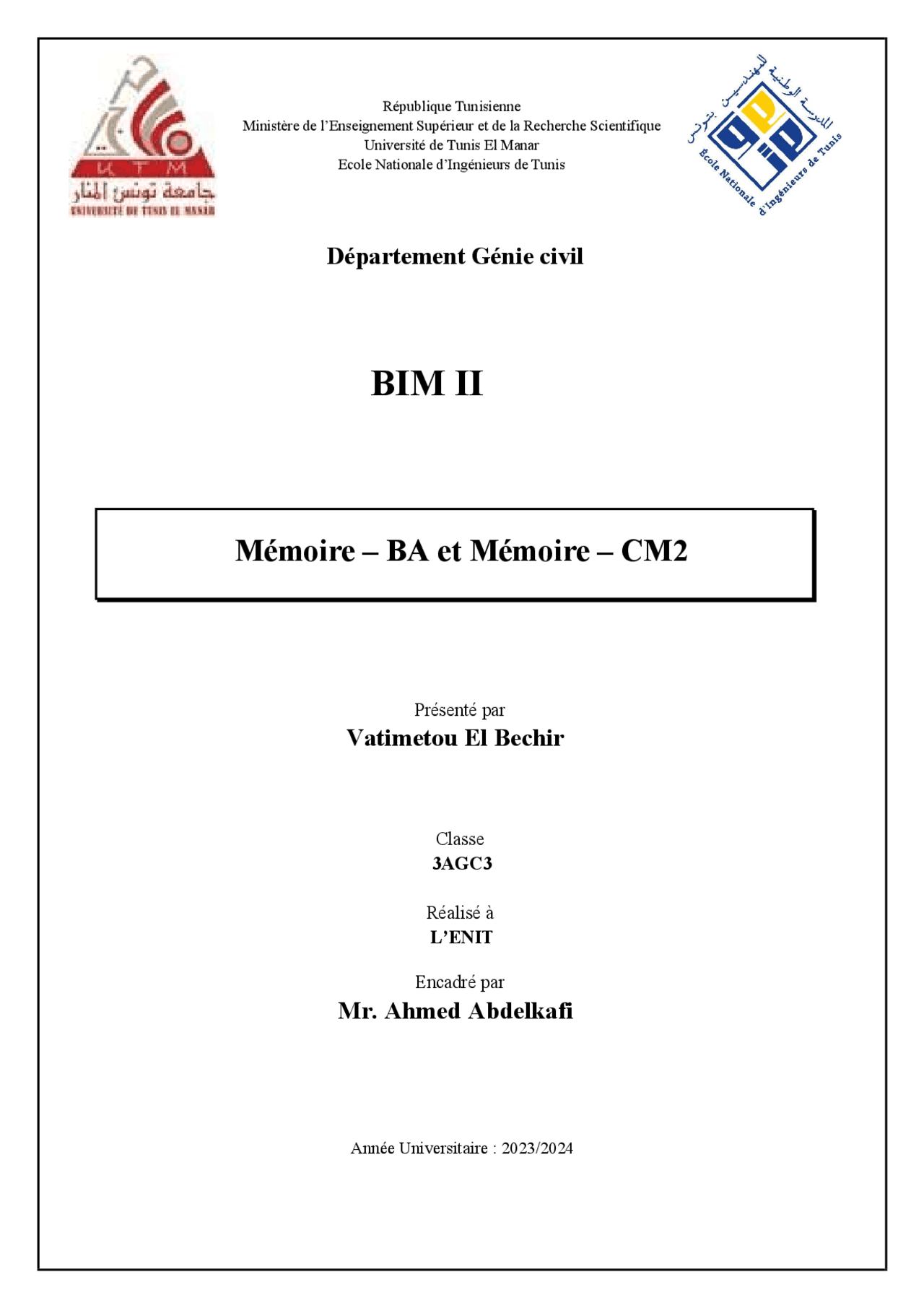

République Tunisienne Ministère de l’Enseignement Supérieur et de la Recherche Scientifique Université de Tunis El Manar Ecole Nationale d’Ingénieurs de Tunis
Présenté par
Classe 3AGC Réalisé à L’ENIT Encadré par
Année Universitaire : 2023/
Revit, logiciel central dans la création de bâtiments en béton armé, joue un rôle crucial en tant que plateforme BIM (Building Information Modeling). Cette solution complète facilite la modélisation, la coordination, et la documentation à toutes les étapes du processus de conception et de construction. Ce rapport explore l'apport essentiel de Revit dans deux projets distincts : la construction d'un bâtiment en béton armé et un projet similaire en charpente métallique. Dans le projet de construction en béton armé, Revit intervient à chaque étape, permettant une modélisation précise et simplifiant des tâches spécifiques. Les points saillants comprennent le paramétrage des vues, l'insertion des plans avec une coordination fluide, la conception des structures, l'habillage en plan, et la création du terrain topographique. Le deuxième projet, axé sur la charpente métallique, met en avant la capacité de Revit à créer un modèle analytique cohérent. Il facilite l'échange avec Robot Structural Analysis, assurant une intégration harmonieuse des résultats de calcul dans le modèle Revit. En somme, ce rapport détaille de manière approfondie la contribution cruciale de Revit dans la réalisation réussie de projets complexes, offrant une vision complète de son rôle dans la modélisation, la coordination, et la documentation des bâtiments en béton armé et en charpente métallique.
a. Paramétrage des vues en plans structurels et vues de fondation avec les plages de vue : Revit permet d'assurer le paramétrage précis des vues en plans structurels et des vues de fondation en fournissant des outils intuitifs pour définir les plages de vue. Les paramètres peuvent être configurés de manière à afficher uniquement les informations nécessaires à chaque étape du projet. On a commencé par la définition des niveaux suivantes :
b. Conception et mise en place des quadrillages et des niveaux, saisie de la structure : Revit offre des outils avancés pour la conception et la mise en place des quadrillages et des niveaux. Les familles structurelles, telles que les poteaux porteurs, fondations semelles isolées, sol, ossature, et mur porteur, peuvent être intégrées avec précision dans le modèle, facilitant ainsi la saisie de la structure. Définition des axes
La mise en place de prés-poteaux et de semelles dans le niveau « AS Semelles » La mise en place des poteaux porteurs, longrines, chape et de l’éscalier dans le niveau « +7.65 »
La mise en place des voiles, du radier et d’une semelle filante dans le niveau « Fond du garage » Vue 3D de la structure après la mise en place de tout les élements
c. Habillage en plan de chaque vue, plan, coupe ou détail nécessaire : Revit permet l'habillage en plan de chaque vue, plan, coupe ou détail nécessaire pour le livrable. Les annotations des éléments structurels, la personnalisation des lignes de détail 2D et les paramétrages de textures sont gérés de manière à assurer un gabarit de forme technique conforme aux normes du projet. Annotation des voiles Annotation des Semelles dans le niveau « As Semelle »
Annotation des éléments structurels au niveau du plan du Rez-de-chaussée Vue plan « PH-RDC »
Annotation des éléments structurels du plan de l’étage Vue plan « PH-ETAGE » d. Création du terrain topographique : Revit facilite la création du terrain topographique tout en conservant les altitudes mentionnées dans le plan DWG. Les remblais en gros béton, béton banché et béton de propreté sous les éléments structurels en fondation peuvent être intégrés de manière précise. Vue 3D de la surface topographique
Coupe transversal Coupe longitudinal Ferraillage d’un poteau Vue 3D Vue longitudinal Vue Transversal
Ferraillage d’une semelle isolé Vue 3D Ferraillage d’une voile Vue 3D d’une voile ferraillé
Création des Niveaux et Quadrillages : Utilisez Revit pour créer les niveaux du hangar métallique, déterminant ainsi les hauteurs nécessaires et établissez les quadrillages pour structurer la modélisation. Importation des Plans AutoCAD : Commencez par importer les plans AutoCAD du hangar métallique dans Revit. Les calques correctement configurés facilitent la modélisation.
Modélisation des Structures Principales : Utilisez les outils de modélisation pour créer les poutres principales, les colonnes, les contreventements, les assemblages du hangar et intégrez les détails secondaires Il faut assurer l’ajustassions des dimensions et des propriétés matérielles selon les exigences structurelles. Intégration des Éléments de Toiture et de Mur : Ajoutez les éléments de toiture en métal, en tenant compte de l'inclinaison et des détails spécifiques au hangar. en ajustant les épaisseurs et les assemblages avec les structures principales. Les pieds de poteaux de rives et celles des poteaux intermédieurs
