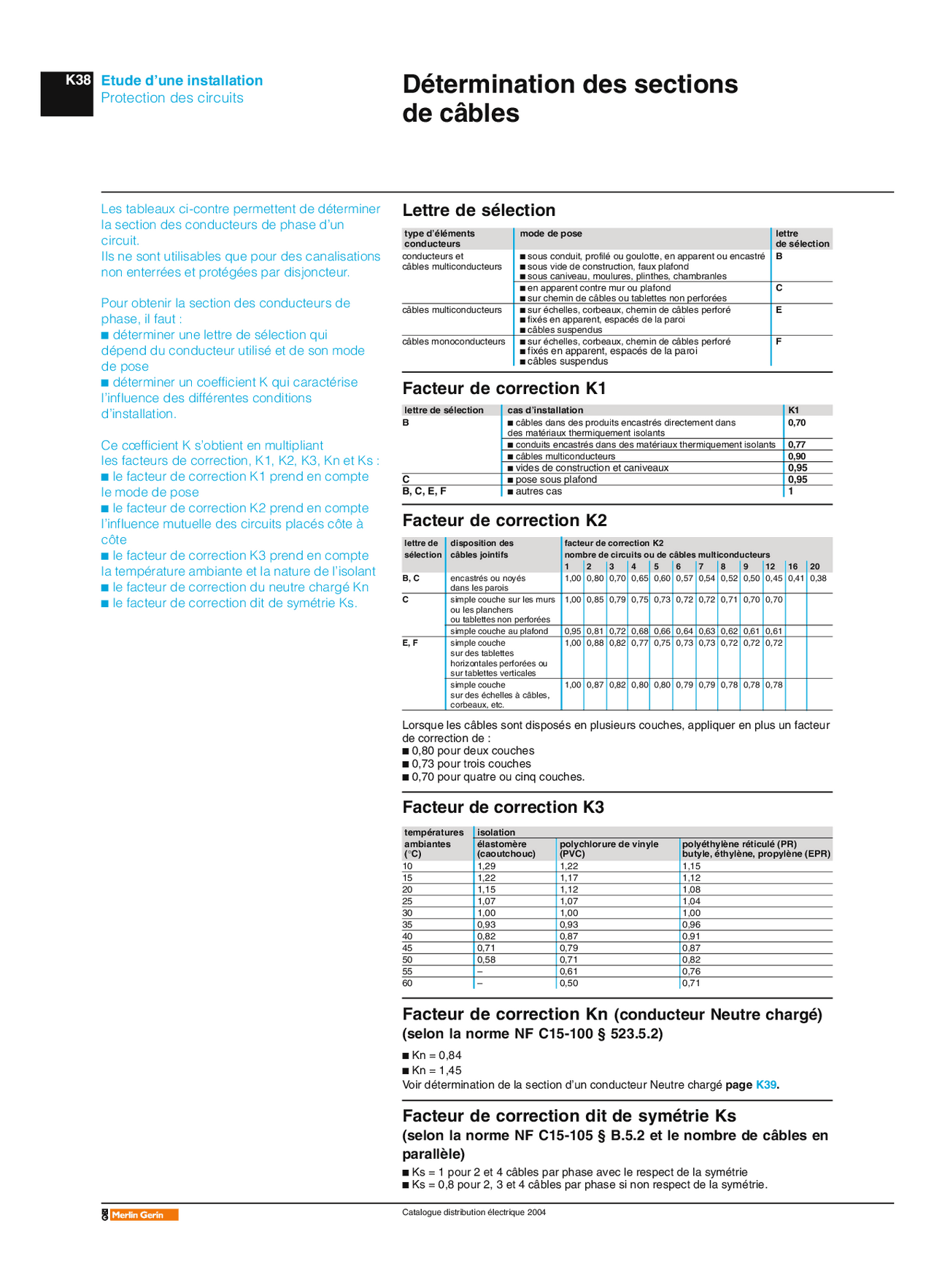

K38
Catalogue distribution électrique 2004
Etude d’une installation
Protection des circuits Détermination des sections
de câbles
Les tableaux ci-contre permettent de déterminer
la section des conducteurs de phase d’un
circuit.
Ils ne sont utilisables que pour des canalisations
non enterrées et protégées par disjoncteur.
Pour obtenir la section des conducteurs de
phase, il faut :
b déterminer une lettre de sélection qui
dépend du conducteur utilisé et de son mode
de pose
b déterminer un coefficient K qui caractérise
l’influence des différentes conditions
d’installation.
Ce cœfficient K s’obtient en multipliant
les facteurs de correction, K1, K2, K3, Kn et Ks :
b le facteur de correction K1 prend en compte
le mode de pose
b le facteur de correction K2 prend en compte
l’influence mutuelle des circuits placés côte à
côte
b le facteur de correction K3 prend en compte
la température ambiante et la nature de l’isolant
b le facteur de correction du neutre chargé Kn
b le facteur de correction dit de symétrie Ks.
Lettre de sélection
Lorsque les câbles sont disposés en plusieurs couches, appliquer en plus un facteur
de correction de :
b 0,80 pour deux couches
b 0,73 pour trois couches
b 0,70 pour quatre ou cinq couches.
Facteur de correction K3
Facteur de correction K2
Facteur de correction K1
Facteur de correction Kn (conducteur Neutre chargé)
(selon la norme NF C15-100 § 523.5.2)
b Kn = 0,84
b Kn = 1,45
Voir détermination de la section d’un conducteur Neutre chargé page K39.
Facteur de correction dit de symétrie Ks
(selon la norme NF C15-105 § B.5.2 et le nombre de câbles en
parallèle)
b Ks = 1 pour 2 et 4 câbles par phase avec le respect de la symétrie
b Ks = 0,8 pour 2, 3 et 4 câbles par phase si non respect de la symétrie.
lettre de sélection cas d’installation K1
Bb câbles dans des produits encastrés directement dans 0,70
des matériaux thermiquement isolants
b conduits encastrés dans des matériaux thermiquement isolants 0,77
b câbles multiconducteurs 0,90
b vides de construction et caniveaux 0,95
Cb pose sous plafond 0,95
B, C, E, F b autres cas 1
type d’éléments mode de pose lettre
conducteurs de sélection
conducteurs et b sous conduit, profilé ou goulotte, en apparent ou encastré B
câbles multiconducteurs b sous vide de construction, faux plafond
b sous caniveau, moulures, plinthes, chambranles
b en apparent contre mur ou plafond C
b sur chemin de câbles ou tablettes non perforées
câbles multiconducteurs b sur échelles, corbeaux, chemin de câbles perforé E
b fixés en apparent, espacés de la paroi
b câbles suspendus
câbles monoconducteurs b sur échelles, corbeaux, chemin de câbles perforé F
b fixés en apparent, espacés de la paroi
b câbles suspendus
lettre de disposition des facteur de correction K2
sélection câbles jointifs nombre de circuits ou de câbles multiconducteurs
123456789121620
B, C encastrés ou noyés 1,00 0,80 0,70 0,65 0,60 0,57 0,54 0,52 0,50 0,45 0,41 0,38
dans les parois
Csimple couche sur les murs 1,00 0,85 0,79 0,75 0,73 0,72 0,72 0,71 0,70 0,70
ou les planchers
ou tablettes non perforées
simple couche au plafond 0,95 0,81 0,72 0,68 0,66 0,64 0,63 0,62 0,61 0,61
E, F simple couche 1,00 0,88 0,82 0,77 0,75 0,73 0,73 0,72 0,72 0,72
sur des tablettes
horizontales perforées ou
sur tablettes verticales
simple couche 1,00 0,87 0,82 0,80 0,80 0,79 0,79 0,78 0,78 0,78
sur des échelles à câbles,
corbeaux, etc.
températures isolation
ambiantes élastomère polychlorure de vinyle polyéthylène réticulé (PR)
(°C) (caoutchouc) (PVC) butyle, éthylène, propylène (EPR)
10 1,29 1,22 1,15
15 1,22 1,17 1,12
20 1,15 1,12 1,08
25 1,07 1,07 1,04
30 1,00 1,00 1,00
35 0,93 0,93 0,96
40 0,82 0,87 0,91
45 0,71 0,79 0,87
50 0,58 0,71 0,82
55 – 0,61 0,76
60 – 0,50 0,71
