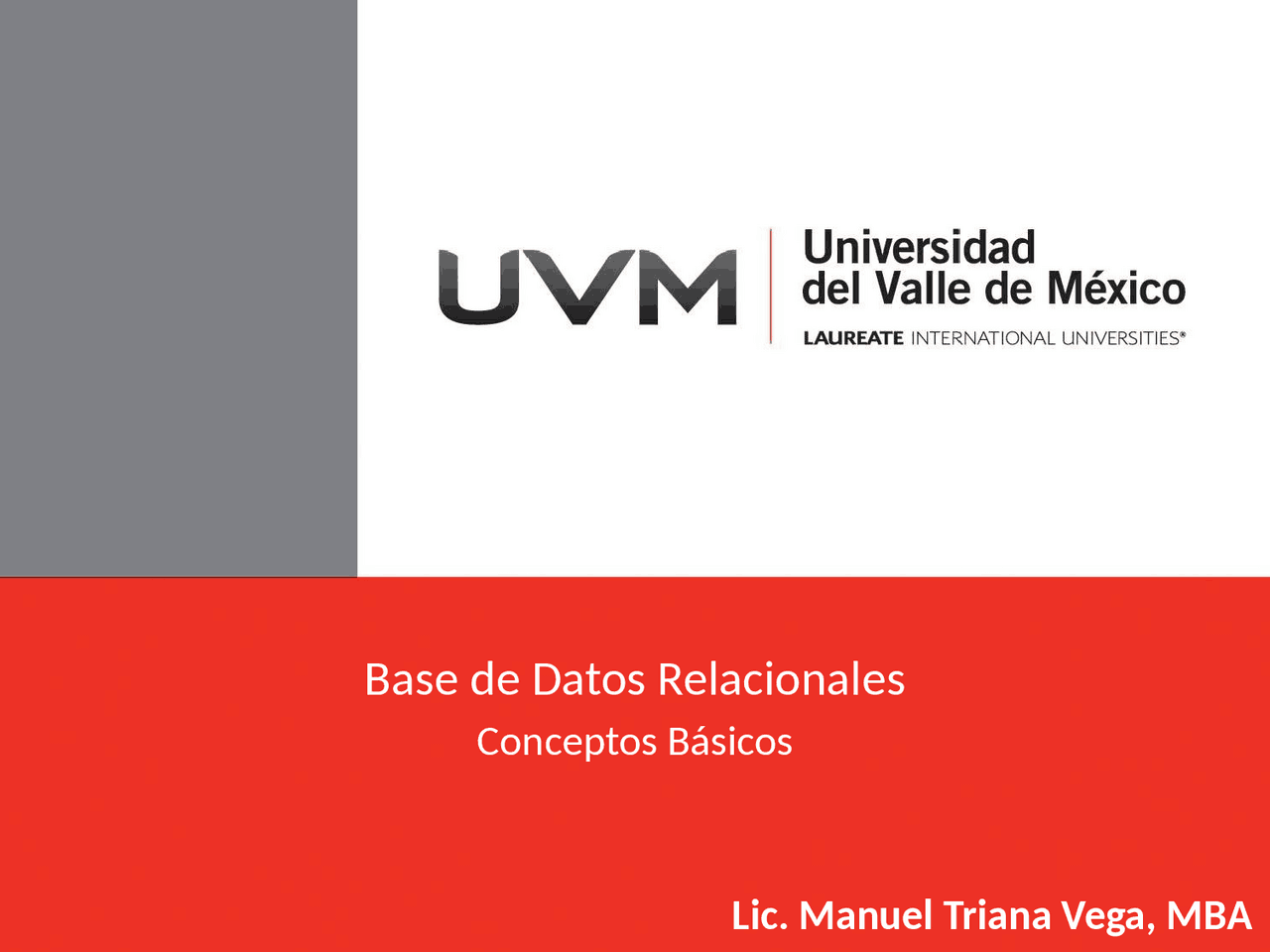

Lic. Manuel Triana Vega, MBA

Base de Datos Relacionales

Conceptos Básicos

INTRODUCCION

• (^) En la actualidad el enfoque de bases de datos es extensamente utilizado por ser la única solución posible para manejar grandes volúmenes de datos, la complejidad de la extracción de datos y la concurrencia de datos (accesos simultáneos).
• (^) Las bases de datos se han extendido por la disminución de los costos de los servidores y las necesidades de exploración de datos.
• (^) Los sistemas integrados de gestión, paquetes contables o aplicaciones (como el SAP, Sistema de Finanzas del DF: http://data.finanzas.cdmx.gob.mx/ ) almacenan los datos en bases de datos.

Fuente: Kendall y Kendall Ciclo de desarrollo de los sistemas de información En la **etapa:

4. Diseño** se definen los detalles a fin de cumplir con los requerimientos identificados en la etapa 3) Análisis.

Diseño del sistema Es particularmente importante el tema Bases de Datos en la etapa de diseño del desarrollo de un sistema de información, debido a que la misma comprende el diseño de: Procedimientos precisos de captura de datos Formularios y pantallas para ingresar datos Interfaz con el usuario (mensajes, menús, uso del ratón o mouse, etc.) Base de datos que almacenará aquellos datos requeridos por quien toma las decisiones en la organización. Salidas del sistema impresas y en pantalla (consultas,

Facturas ...... 900 1250 Precio ....... Pintura Azulejos Producto ..... ....... ........ Misiones 1456 Fernando Martínez 1226 Rincón 1224 1225 Joaquín García Num Nombre Dom. Ejemplo Archivos Tradicionales .... ....... ......... ......... ........ Fernando Rincón 876 9157878 [email protected] Martínez 1226 [email protected] m.uy Guaná 4182569 1202 1225 Juan García Num Nombre Dirección Telefono E-mail Clientes Se cuenta con dos archivos Clientes y Facturas. El primer archivo tiene los datos básicos de los clientes, mientras que en el segundo se almacenan las ventas realizadas. Al emitir cada factura se ingresan nuevamente los datos num, nombre, domicilio. Desventajas:

• (^) Se duplican esfuerzos
• (^) Se presentan redundancias de datos (datos repetidos innecesaramente)
• (^) Se pueden producir contradicciones entre los datos , si por ejemplo se ingresan nombres diferentes para un mismo cliente.

CONCEPTOS BÁSICOS

 Datos

 Entidades

 Claves primarias y foráneas

 Relaciones

 Restricciones de integridad

referencial

 Metadatos

Una entidad es todo aquello de lo cual interesa guardar datos, por ejemplo: clientes, facturas, productos, empleados. En el Modelo de Entidad-Relación que se presenta, se observa que las entidades están formadas por atributos o campos referidos a un mismo tema que interesa almacenar.

Entidades

CLIENTES cuenta con los atributos: Código de Cliente, Nombre, Apellido, Domicilio, Teléfono.

Cada entidad tiene una clave primaria o campo llave que identifica unívocamente al conjunto de datos. Cuando en una entidad figura la clave primaria de otra entidad, ésta se denomina clave foránea. Las entidades se relacionan entre sí a través de las claves foráneas. Claves Primarias y Claves Foráneas CLAVES PRIMARIAS Código de Cliente es la clave primaria de Cliente. A cada cliente se le asocia un código y a cada código le corresponde un cliente. Asimismo, Número de Factura y Código de Producto son claves primarias de Facturas y Productos respectivamente. CLAVES FORÁNEAS Son claves foráneas en Facturas Código de Cliente y Código de Producto. Clientes se relaciona con Facturas a través del Código de Cliente que figura en ambas tablas y con Productos mediante el Código de producto.

Retomando la Definición de Base de Datos (1), la cual señala que ésta “...es un conjunto de datos relacionados entre sí y que tienen un significado implícito” , se observa en la imagen que los datos de las tablas se relacionan a través de las claves y que éstos tienen el significado implícito que se les atribuye en dicho contexto.

Datos y Metadatos Metadatos son datos acerca de los datos presentes en la base de datos. ..... ...... ....... Nombre Alfabético 20 Num Numérico 4 Longitu d Dato Tipo Ejemplo metadatos El tipo de datos puede ser Numérico, alfabético, fecha, lógico (Sï /NO). La longitud indica la cantidad máxima de caracteres que puede asumir el dato. Ejemplo de Restricción de Dominio: Num >0 y <

Fuente: Ramez Elmasri y Shamkant B. Navathe Entorno simplificado de un SGBD En el esquema se observa que los usuarios interactúan con una aplicación (por ej. un sistema integrado de gestión o un paquete contable) que utiliza un SGBD para procesar las consultas, el cual accede a los metadatos y a la base de datos correspondiente.

Principales características

del enfoque de Bases de

Datos

En el enfoque de bases de datos se mantiene un único almacén de datos que se define una sola vez y al cual tienen acceso muchos usuarios. Características:

1. Naturaleza autodescriptiva de los sistemas de base de datos
2. Separación entre los programas y los datos, y abstracción de los datos
3. Manejo de múltiples vistas de los datos

2. Separación entre los programas y los datos, y abstracción de los datos Es posible modificar las definiciones de datos y no modificar el código de la aplicación y viceversa. Dos características confluyen para lograrlo: -Se almacena en el catálogo del SGBD la estructura de los archivos de datos separados de las aplicaciones (programas). -El código de las aplicaciones se escribe de modo que sean independientes de los archivos específicos.

Principales características del

enfoque de Bases de Datos

3. Manejo de múltiples vistas de los datos Cada usuario visualiza lo que le interesa en la base de datos, pudiendo acceder a subconjuntos de datos. En el ejemplo de base de datos visto anteriormente, al departamento de Compras posiblemente le interese visualizar la tabla Productos y en ocasiones las de Facturas (para chequear bajas en el stock), pero no la que contiene los datos de los Clientes.

Principales características

del enfoque de Bases de

Datos
