DIAGRAMAS SIMPLIFICADOS

PARA CONEXIONES RÁPIDAS

autor

Ernesto Hernandez

Nava

Agradecimientos

Quiero agradecer a todas las personas de mis redes sociales que me han motivado a crear este libro digital. Este libro está hecho con todos los diagramas que me han estado pidiendo, y cada vez agrego más. Nunca imaginé que, de todos mis libros, este se convertiría en mi libro principal. Inicialmente, solo tenía 5 páginas, y ahora tiene más de 60, ¡y pronto tendrá aún más! Muchas gracias a ti, que me lees. Probablemente fuiste tú quien me pidió el diagrama de los faros con 3 cables o el del cierre centralizado. Sigo mejorando el libro para que sea lo más fácil de entender y aplicar, así que si tienes alguna sugerencia sobre cómo mejorarlo, por favor, mándame un mensaje.

Objetivo

Los diagramas que encuentras en este libro están hechos con el propósito de que puedas guiarte y realizar las instalaciones de forma fácil, incluso si tienes pocos conocimientos en el área eléctrica automotriz. Quiero recalcar que este es el libro que más actualizo, ya que busco que sea lo más fácil de entender y aplicar. Si llegas a tener alguna duda sobre mi libro, ¡puedes contactarme!

Interruptor de 2

pines

Entra positivo sale positivo

Recuerda que los interruptores casi siempre se colocan en el cable positivo, pero también los puedes poner en el cable negativo. Su función es interrumpir el paso de la corriente para que podamos activar y desactivar nuestros componentes cuando lo deseemos. pin 1 pin 2

Interruptor de 3

pines de 2 pasos

Entra positivo Este tipo de interruptor se llama de dos pasos porque tiene un pin de entrada y dos de salida. La corriente solo sale por un pin a la vez, lo que nos permite activar la direccional izquierda o derecha, gracias a estos dos pines de salida. sale positivo sale positivo

87 86 85 30 87A

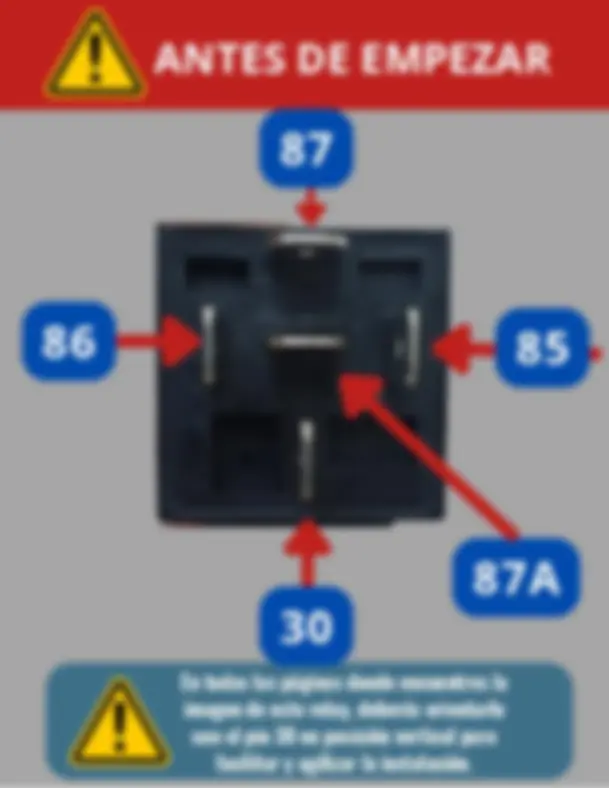

ANTES DE EMPEZAR

En todas las páginas donde encuentres la imagen de este relay, deberás orientarlo con el pin 30 en posición vertical para facilitar y agilizar la instalación.

(^8685) 30 87 DIAGRAMA INTERNO RELAY DE 4 PINES

Flasher de 3 pines electromecánico X^ L P Podemos identificar que es electromecánico porque tiene la letra 'P'

L X P Intermitentes con Flasher de 3 pines electromecánico bateria INTERRUPTOR DE 2 PINES QUE QUIERAS FOCOS DE LOS TESTIGOS DEL TABLERO

Lista de Materiales Cable calibre 16 Flasher electromecanico de 3 pines 4 focos para intermitentes 2 focos pequeños para los testigos del tablero 4 portafocos para intermitentes 2 portafocos para los focos del tablero Interruptor para intermitentes que quieras Fusible (En las últimas páginas del libro te explico, paso a paso, cómo calcular el fusible correcto). 5 Terminales circulares o de ojillo para atornillar a tierra

L X Intermitentes con Flasher de 2 pines electromecánico con interruptor de intermitentes universal (4 FOCOS) bateria

interruptor de instermitentes universal (sale positivo) (sale positivo) (entra positivo) Este tipo de interruptor es especial para las intermitentes. Cuando presionas el botón, la corriente sale por los dos cables laterales al mismo tiempo para alimentar los focos de la derecha y de la izquierda simultáneamente. Este interruptor es universal y, por eso, solo tiene tres cables. Siempre necesitará de algún flasher para funcionar. Puedes usar flashers electromecánicos o electrónicos de 2 o 3 pines.

Flasher de 2 pines electromecánico X^ L

Algunos flashers electromecánicos tienen

la letra "X", mientras que otros tienen la

letra "B". Cualquiera de estas dos letras se

utiliza para conectarlas al positivo de la

batería.
