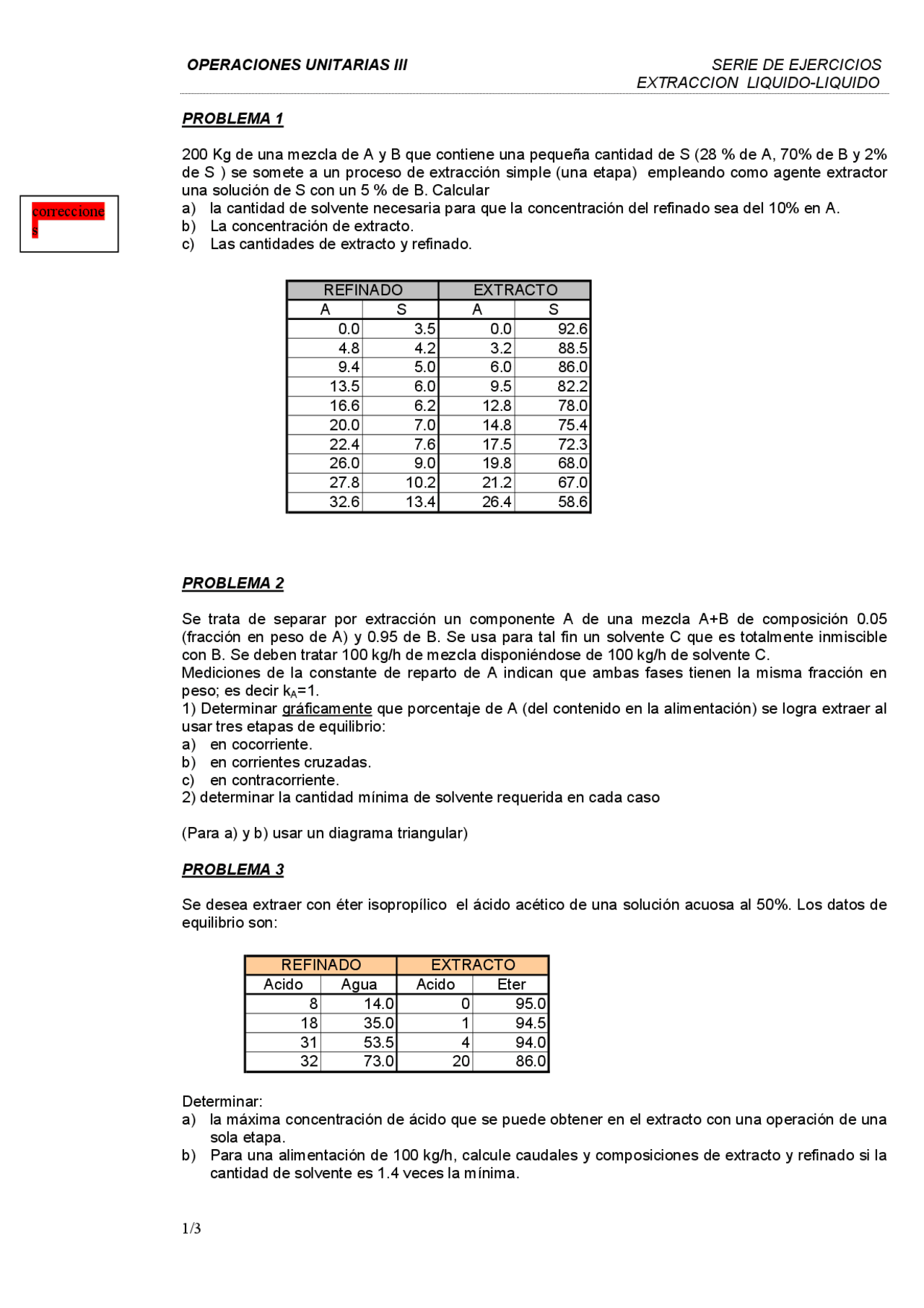

OPERACIONES UNITARIAS III SERIE DE EJERCICIOS
EXTRACCION LIQUIDO-LIQUIDO
PROBLEMA 1
200 Kg de una mezcla de A y B que contiene una pequeña cantidad de S (28 % de A, 70% de B y 2%
de S ) se somete a un proceso de extracción simple (una etapa) empleando como agente extractor
una solución de S con un 5 % de B. Calcular
correccione
s
a) la cantidad de solvente necesaria para que la concentración del refinado sea del 10% en A.
b) La concentración de extracto.
c) Las cantidades de extracto y refinado.
ASAS
0.0 3.5 0.0 92.6
4.8 4.2 3.2 88.5
9.4 5.0 6.0 86.0
13.5 6.0 9.5 82.2
16.6 6.2 12.8 78.0
20.0 7.0 14.8 75.4
22.4 7.6 17.5 72.3
26.0 9.0 19.8 68.0
27.8 10.2 21.2 67.0
32.6 13.4 26.4 58.6
REFINADO EXTRACTO
PROBLEMA 2
Se trata de separar por extracción un componente A de una mezcla A+B de composición 0.05
(fracción en peso de A) y 0.95 de B. Se usa para tal fin un solvente C que es totalmente inmiscible
con B. Se deben tratar 100 kg/h de mezcla disponiéndose de 100 kg/h de solvente C.
Mediciones de la constante de reparto de A indican que ambas fases tienen la misma fracción en
peso; es decir kA=1.
1) Determinar gráficamente que porcentaje de A (del contenido en la alimentación) se logra extraer al
usar tres etapas de equilibrio:
a) en cocorriente.
b) en corrientes cruzadas.
c) en contracorriente.
2) determinar la cantidad mínima de solvente requerida en cada caso
(Para a) y b) usar un diagrama triangular)
PROBLEMA 3
Se desea extraer con éter isopropílico el ácido acético de una solución acuosa al 50%. Los datos de
equilibrio son:
AcidoAguaAcido Eter
814.0 095
18 35.0 1 94.5
31 53.5 4 94.0
32 73.0 20 86.0
REFINADO EXTRACTO
.0
Determinar:
a) la máxima concentración de ácido que se puede obtener en el extracto con una operación de una
sola etapa.
b) Para una alimentación de 100 kg/h, calcule caudales y composiciones de extracto y refinado si la
cantidad de solvente es 1.4 veces la mínima.
1/3
