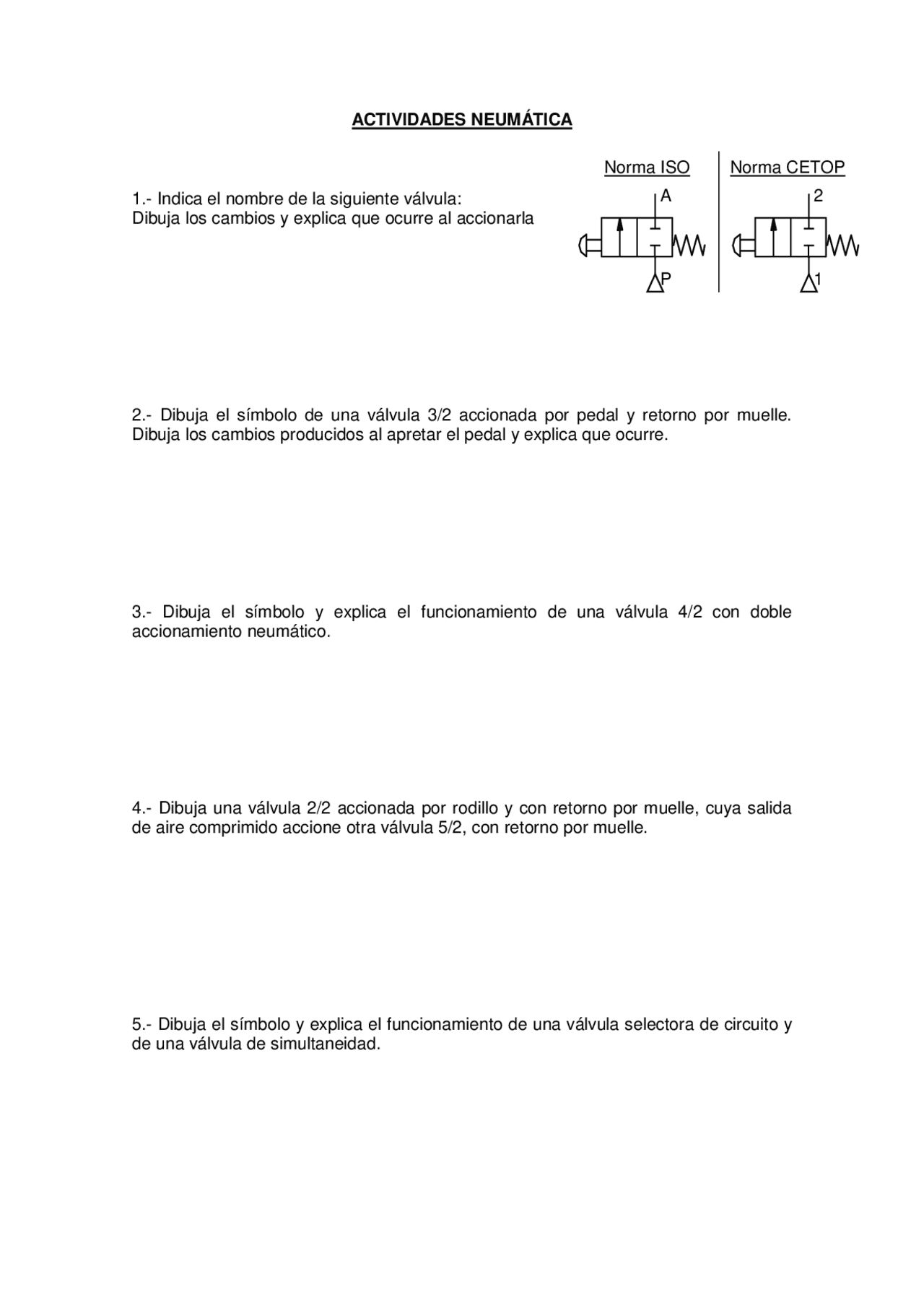

ACTIVIDADES NEUMÁTICA
1.- Indica el nombre de la siguiente válvula: Dibuja los cambios y explica que ocurre al accionarla
2.- Dibuja el símbolo de una válvula 3/2 accionada por pedal y retorno por muelle. Dibuja los cambios producidos al apretar el pedal y explica que ocurre.
3.- Dibuja el símbolo y explica el funcionamiento de una válvula 4/2 con doble accionamiento neumático.
4.- Dibuja una válvula 2/2 accionada por rodillo y con retorno por muelle, cuya salida de aire comprimido accione otra válvula 5/2, con retorno por muelle.
5.- Dibuja el símbolo y explica el funcionamiento de una válvula selectora de circuito y de una válvula de simultaneidad.
P
A
Norma ISO Norma CETOP
ACTIVIDADES NEUMÁTICA. SIMULADOR FLUID-SIM.
A) CIRCUITOS CON UN CILINDRO DE SIMPLE EFECTO
6.- Diseña el siguiente circuito en el simulador y escribe al lado de cada elemento su nombre.
Pincha play y luego activa el pulsador de la válvula 3/2. Describe lo que ocurre.
7.- Diseña el siguiente circuito y escribe al lado de los elementos nuevos su nombre. Pincha play y activa los diferentes elementos. (Utiliza mayúsculas para activar el pulsador y el pedal a la vez). Describe lo que ocurre.
8.- Diseña el siguiente circuito. Pincha play y activa los diferentes elementos. Describe lo que ocurre. ¿Qué diferencias encuentras con el circuito anterior?.
B) CIRCUITOS CON UN CILINDRO DE DOBLE EFECTO
Mando directo de un cilindro de doble efecto 12 .- Monta el siguiente circuito, indica el nombre de cada uno de los elementos y describe como funciona.
13 .- Incluye una válvula reguladora de caudal unidireccional
Esta válvula tal y como está colocada permite el paso del aire de izquierda a derecha normalmente pero de derecha a izquierda el aire debe pasar por un estrangulamiento (se estrecha la sección) y por tanto se reduce la velocidad de salida del aire al cilindro. DEBES COLOCARLO DE FORMA QUE LA SALIDA DEL VÁSTAGO SEA LENTA.
17.- Designa los elementos del circuito y explica el funcionamiento del mismo:
18.- Detección y control de la posición de un cilindro: Monta y observa el funcionamiento del circuito y explica que ocurre.
C) CIRCUITOS TEMPORIZADOS
19.- Mando indirecto de un cilindro de simple efecto temporizado a la conexión.
20 .- Monta ahora un circuito semejante pero temporizado a la desconexión.
22.- Diseña un circuito con dos cilindros de doble efecto que sigan la secuencia A+B+A-B-
SECUENCIA POSIBLE CON FINALES DE CARRERA
23 .- Diseña un circuito con dos cilindros de doble efecto que sigan la secuencia A+B+B-A-
SECUENCIA IMPOSIBLE CON FINALES DE CARRERA. EN PAU DOS
SOLUCIONES DIFERENTES: PROBAR A MONTARLAS (Solución mecánica con rodillos escamoteables y solución neumática con válvulas intermedias). También está muy bien explicado en Circuitos de Norgren.
22.- Diseña un circuito con dos cilindros de doble efecto que sigan la secuencia A+B+A-B-
26.- Describe el funcionamiento del circuito de la figura. ¿Qué ocurre si se mantiene activa la válvula 1.5 del circuito de la fig. B en un momento dado?.
27.- Identifica el funcionamiento del circuito de la figura. ¿Qué ocurre si se mantiene presionada la válvula 1.5 durante toda la carrera de avance?.
