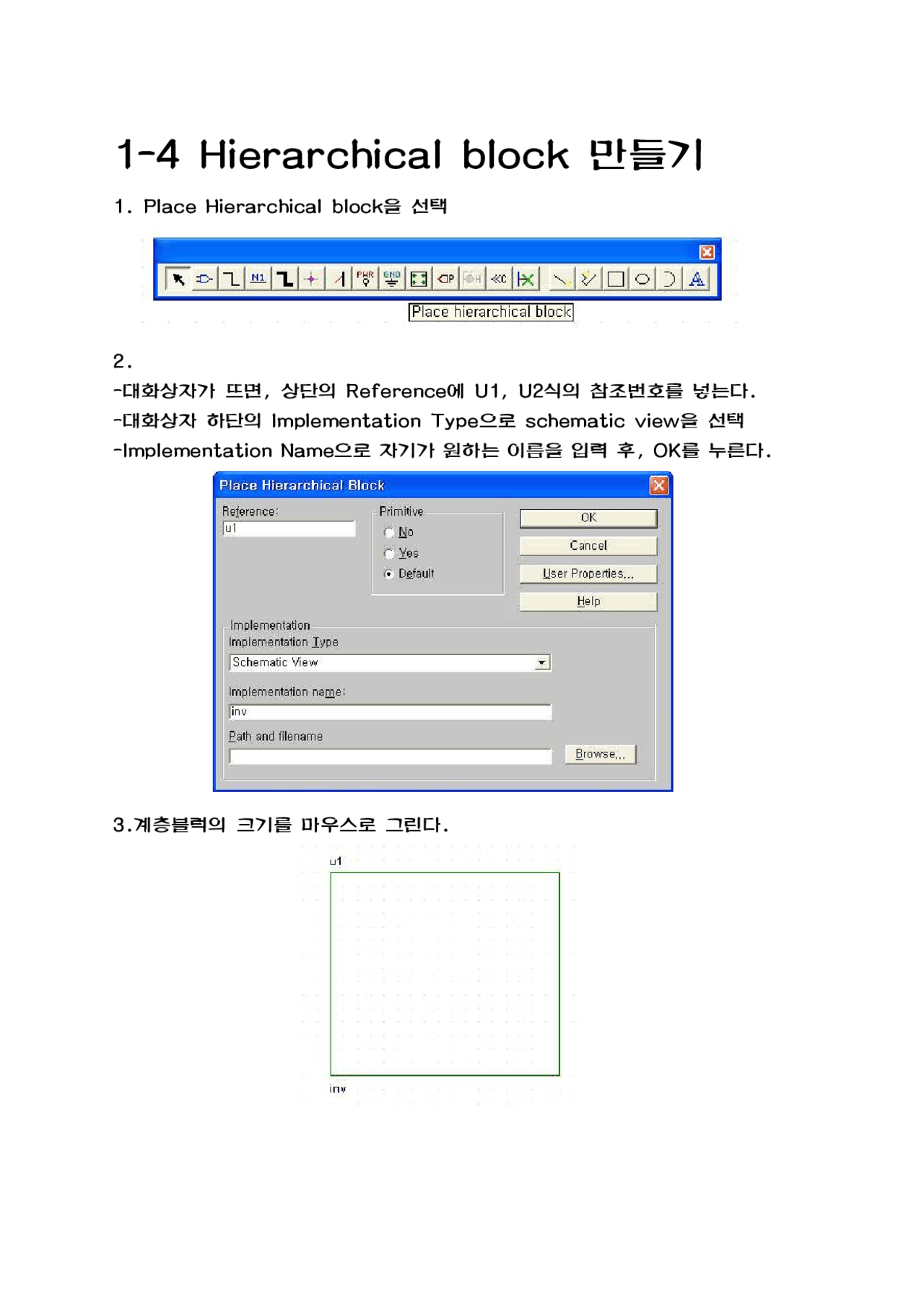

1-4 Hierarchical block 만들기
1. Place Hierarchical block을 선택
2.
-대화상자가 뜨면, 상단의 Reference에 U1, U2식의 참조번호를 넣는다.
-대화상자 하단의 Implementation Type으로 schematic view을 선택
-Implementation Name으로 자기가 원하는 이름을 입력 후, OK를 누른다.
3.계층블럭의 크기를 마우스로 그린다.
