Università Nostra Signora del Buon Consiglio
Facoltà delle Scienze Applicate in Architettura AA. 2021-2022
DISEGNO DELL'ARCHITETTURA E FONDAMENTI DI GEOMETRIA DESCRITIVA Barbara Aterini
Doc. Prof.
Gerta Ferhati
Studente
A B
O
C
D
AB Ʇ CD
O cento del ellisse
1' e 2' d

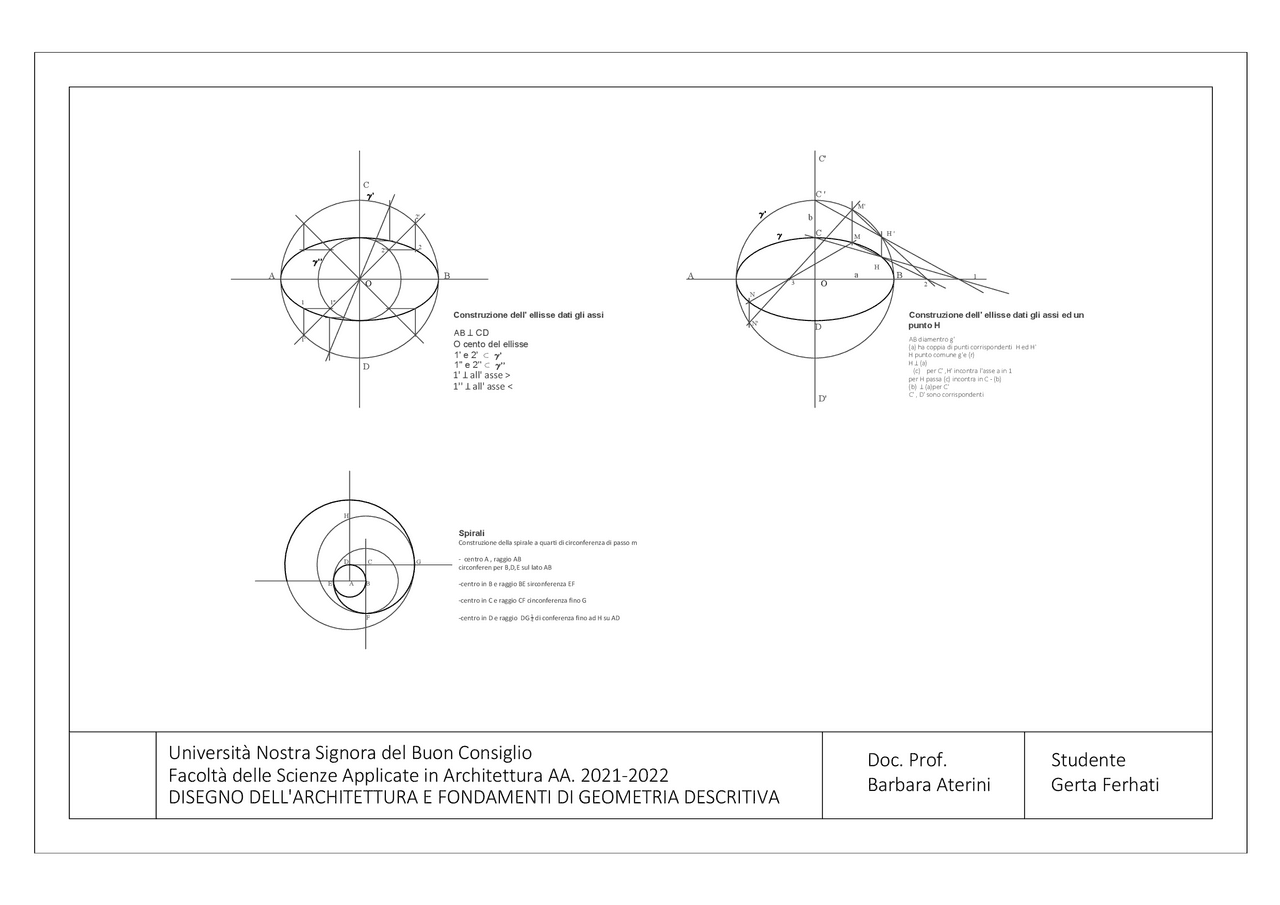

Construzione dell' ellisse dati gli assi
1''
2'' 2
2'
1
1'
1'' e 2'' d
1' Ʇ all' asse >
1'' Ʇ all' asse <
AB
O
C'
D'
AB diamentro g'
(a) ha coppia di punti corrispondenti H ed H'
H punto comune g'e (r)
H Ʇ (a)
(c) per C' ,H' incontra l'asse a in 1
per H passa (c) incontra in C - (b)
(b) Ʇ (a)per C'
C' , D' sono corrispondenti
Construzione dell' ellisse dati gli assi ed un
punto H
D
C
a
b
N
N'
3
M
M'
2
1
H
H '
C '
Spirali
Construzione della spirale a quarti di circonferenza di passo m
- centro A , raggio AB
circonferen per B,D,E sul lato AB
-centro in B e raggio BE sirconferenza EF
-centro in C e raggio CF cinconferenza fino G
-centro in D e raggio DG 1
4 di conferenza fino ad H su AD
A BE
D C
F
G
H
