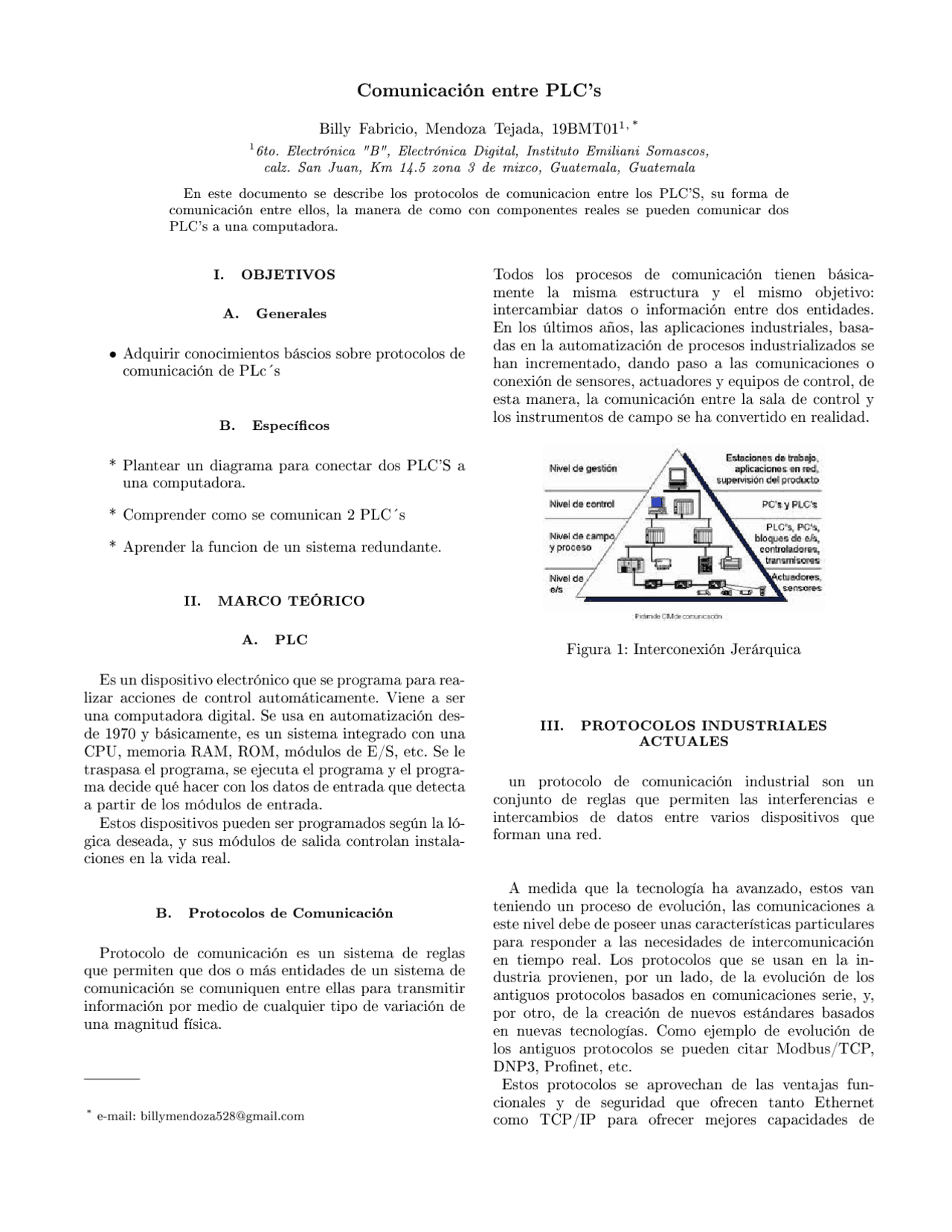

Comunicación entre PLC's
Billy Fabricio, Mendoza Tejada, 19BMT01
1, *
1
6to. Electrónica "B", Electrónica Digital, Instituto Emiliani Somascos,
calz. San Juan, Km 14.5 zona 3 de mixco, Guatemala, Guatemala
En este documento se describe los protocolos de comunicacion entre los PLC'S, su forma de
comunicación entre ellos, la manera de como con componentes reales se pueden comunicar dos
PLC's a una computadora.
I. OBJETIVOS
A. Generales
•
Adquirir conocimientos báscios sobre protocolos de
comunicación de PLc
´
s
B. Especícos
* Plantear un diagrama para conectar dos PLC'S a
una computadora.
* Comprender como se comunican 2 PLC
´
s
* Aprender la funcion de un sistema redundante.
II. MARCO TEÓRICO
A. PLC
Es un dispositivo electrónico que se programa para rea-
lizar acciones de control automáticamente. Viene a ser
una computadora digital. Se usa en automatización des-
de 1970 y básicamente, es un sistema integrado con una
CPU, memoria RAM, ROM, módulos de E/S, etc. Se le
traspasa el programa, se ejecuta el programa y el progra-
ma decide qué hacer con los datos de entrada que detecta
a partir de los módulos de entrada.
Estos dispositivos pueden ser programados según la ló-
gica deseada, y sus módulos de salida controlan instala-
ciones en la vida real.
B. Protocolos de Comunicación
Protocolo de comunicación es un sistema de reglas
que permiten que dos o más entidades de un sistema de
comunicación se comuniquen entre ellas para transmitir
información por medio de cualquier tipo de variación de
una magnitud física.
*
Todos los procesos de comunicación tienen básica-
mente la misma estructura y el mismo objetivo:
intercambiar datos o información entre dos entidades.
En los últimos años, las aplicaciones industriales, basa-
das en la automatización de procesos industrializados se
han incrementado, dando paso a las comunicaciones o
conexión de sensores, actuadores y equipos de control, de
esta manera, la comunicación entre la sala de control y
los instrumentos de campo se ha convertido en realidad.
Figura 1: Interconexión Jerárquica
III. PROTOCOLOS INDUSTRIALES
ACTUALES
un protocolo de comunicación industrial son un
conjunto de reglas que permiten las interferencias e
intercambios de datos entre varios dispositivos que
forman una red.
A medida que la tecnología ha avanzado, estos van
teniendo un proceso de evolución, las comunicaciones a
este nivel debe de poseer unas características particulares
para responder a las necesidades de intercomunicación
en tiempo real. Los protocolos que se usan en la in-
dustria provienen, por un lado, de la evolución de los
antiguos protocolos basados en comunicaciones serie, y,
por otro, de la creación de nuevos estándares basados
en nuevas tecnologías. Como ejemplo de evolución de
los antiguos protocolos se pueden citar Modbus/TCP,
DNP3, Pronet, etc.
Estos protocolos se aprovechan de las ventajas fun-
cionales y de seguridad que ofrecen tanto Ethernet
como TCP/IP para ofrecer mejores capacidades de
