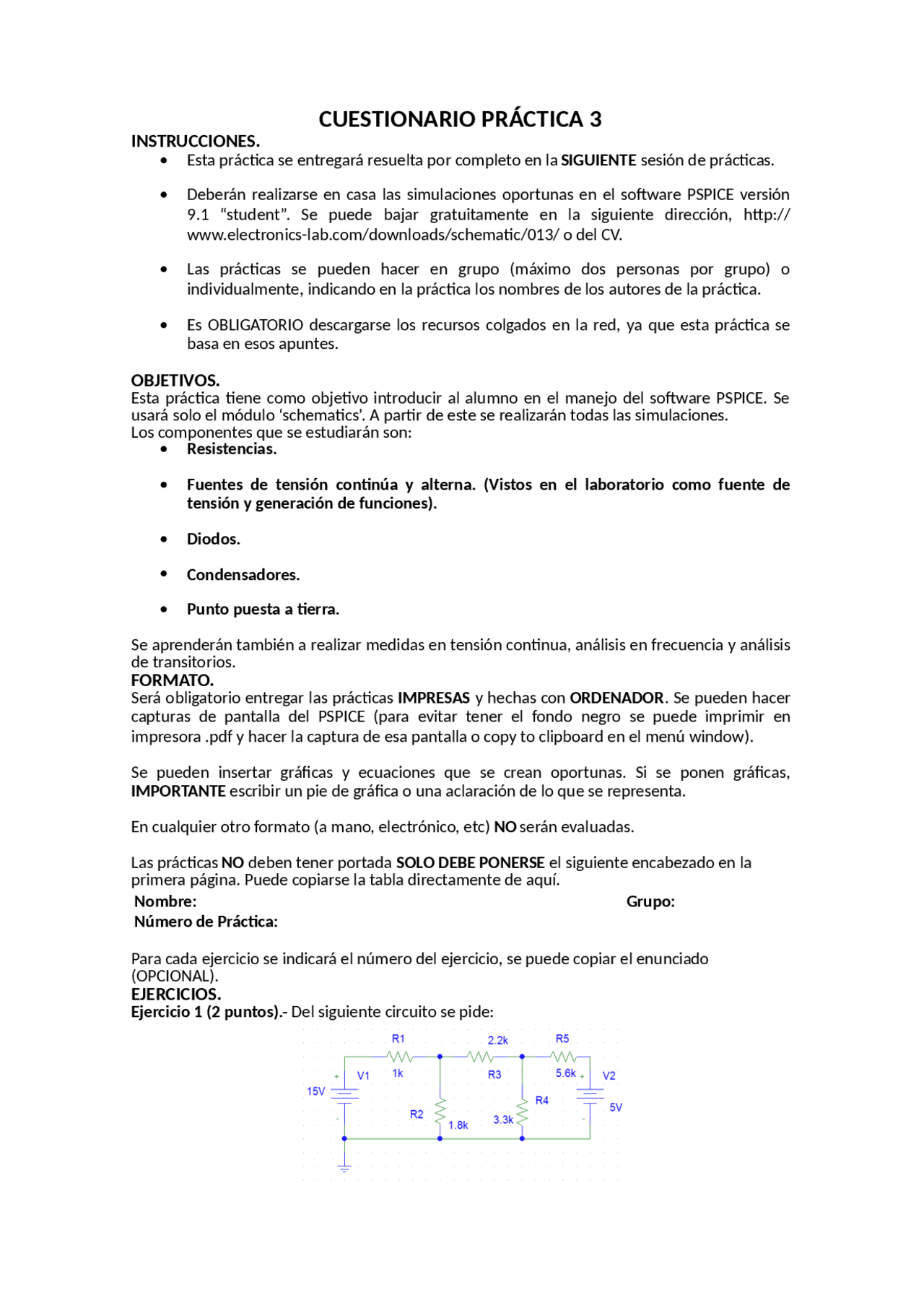

CUESTIONARIO PRÁCTICA 3
INSTRUCCIONES.
• Esta prác�ca se entregará resuelta por completo en la SIGUIENTE sesión de prác�cas.
• Deberán realizarse en casa las simulaciones oportunas en el so�ware PSPICE versión
9.1 “student”. Se puede bajar gratuitamente en la siguiente dirección, h�p://
www.electronics-lab.com/downloads/schema�c/013/ o del CV.
• Las prác�cas se pueden hacer en grupo (máximo dos personas por grupo) o
individualmente, indicando en la prác�ca los nombres de los autores de la prác�ca.
• Es OBLIGATORIO descargarse los recursos colgados en la red, ya que esta prác�ca se
basa en esos apuntes.
OBJETIVOS.
Esta prác�ca �ene como obje�vo introducir al alumno en el manejo del so�ware PSPICE. Se
usará solo el módulo ‘schema�cs’. A par�r de este se realizarán todas las simulaciones.
Los componentes que se estudiarán son:
•Resistencias.
•Fuentes de tensión con�núa y alterna. (Vistos en el laboratorio como fuente de
tensión y generación de funciones).
•Diodos.
•Condensadores.
•Punto puesta a �erra.
Se aprenderán también a realizar medidas en tensión con�nua, análisis en frecuencia y análisis
de transitorios.
FORMATO.
Será obligatorio entregar las prác�cas IMPRESAS y hechas con ORDENADOR. Se pueden hacer
capturas de pantalla del PSPICE (para evitar tener el fondo negro se puede imprimir en
impresora .pdf y hacer la captura de esa pantalla o copy to clipboard en el menú window).
Se pueden insertar gráficas y ecuaciones que se crean oportunas. Si se ponen gráficas,
IMPORTANTE escribir un pie de gráfica o una aclaración de lo que se representa.
En cualquier otro formato (a mano, electrónico, etc) NO serán evaluadas.
Las prác�cas NO deben tener portada SOLO DEBE PONERSE el siguiente encabezado en la
primera página. Puede copiarse la tabla directamente de aquí.
Nombre: Grupo:
Número de Prác�ca:
Para cada ejercicio se indicará el número del ejercicio, se puede copiar el enunciado
(OPCIONAL).
EJERCICIOS.
Ejercicio 1 (2 puntos).- Del siguiente circuito se pide:
