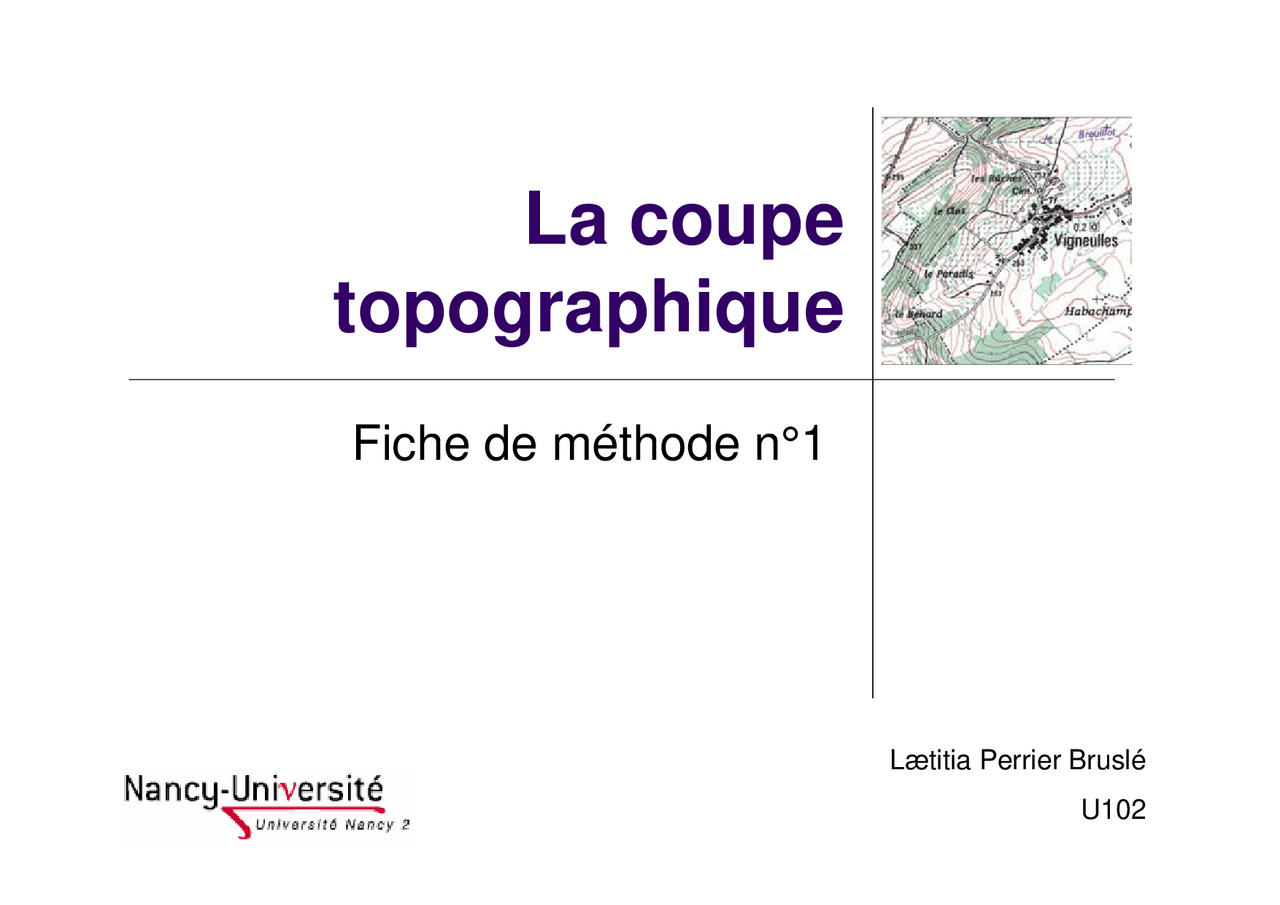

La coupe

topographique

Fiche de méthode n°

Lætitia Perrier Bruslé

U

1. La coupe topographique :principe de construction z

Choisir une ligne imaginaire qui traverse lesprincipaux éléments du relief de la carte.

z

Plier une feuille de papier millimétré et l’appuyercontre cette ligne.

z

Faire figurer en abscisse les altitudes, en ordonné ladistance (échelle 1 cm pour 500 mètres équivalenteà la carte).

z

Relever le long de la ligne toutes les courbes deniveaux et reporter les altitude (sous forme de point)sur la feuille de papier millimétrée.

z

Joindre ces points pour dessiner une courbe.

z

Noter les points importants pour localiser la courbe,l’échelle, l’orientation principale de la courbe.

ème

étape : se positionner face

à la ligne

Tracer cette ligne au crayon de papier (et pas au crayon rouge !)

ème

étape

Prendre une feuille de papier millimétrée.Reporter en ordonnée l’altitude et en abscissela distance (en respectant l’échelle de la carte).

Distance (1 cm pour 500 mètres)

Altitude(

échelle conformeau reliefde lacarte)

ème

étape Joindre les points

ème

étape : Habiller la coupe

topographique Faire figurer1)

Le titre

Les deux échelles (hauteur et distance).

L’orientation (ex : du Nord-ouest au sud-est)

Les lieux dits et points de passageremarquable de la carte.

Le carton de localisation (qui situe la coupetopographique par rapport à l’ensemble).
