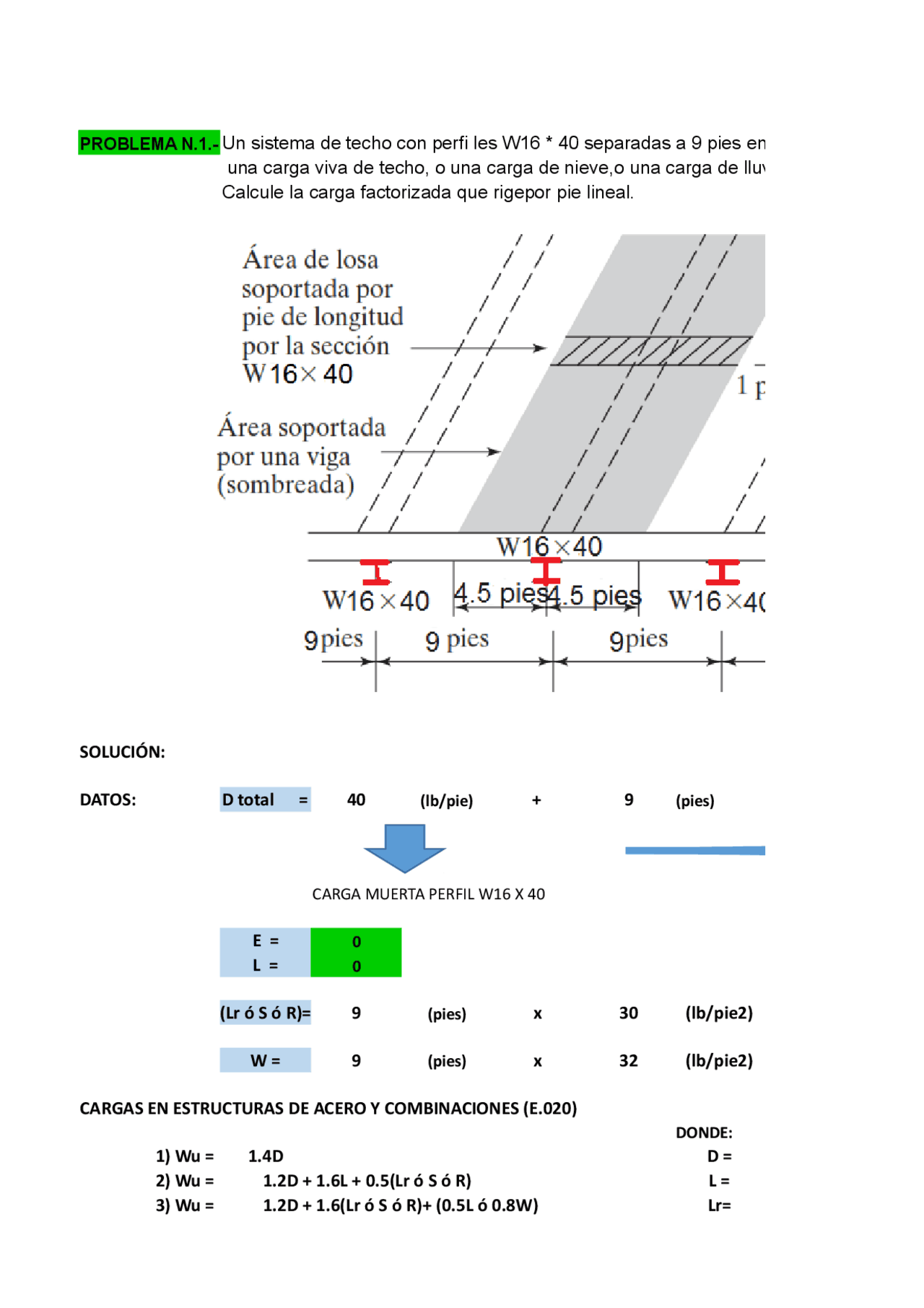

PROBLEMA N.1.-
Un sistema de techo con perfi les W16 * 40 separadas a 9 pies entre centros para soportar una carga muerta de 40 lb/pie2;
una carga viva de techo, o una carga de nieve,o una carga de lluvia de 30 lb/pie2; y una carga de viento de ± 32 lb/pie2.
Calcule la carga factorizada que rigepor pie lineal.
SOLUCIÓN:
DATOS: D total = 40 (lb/pie) + 9 (pies)
CARGA MUERTA PERFIL W16 X 40
CARGA MUERTA A SOPORTAR
E = 0
L = 0
(Lr ó S ó R)=
9(pies) x 30 (lb/pie2)
W = 9 (pies) x 32 (lb/pie2)
CARGAS EN ESTRUCTURAS DE ACERO Y COMBINACIONES (E.020)
DONDE:
1) Wu = 1.4D D =
2) Wu = 1.2D + 1.6L + 0.5(Lr ó S ó R) L =
3) Wu = 1.2D + 1.6(Lr ó S ó R)+ (0.5L ó 0.8W) Lr=
