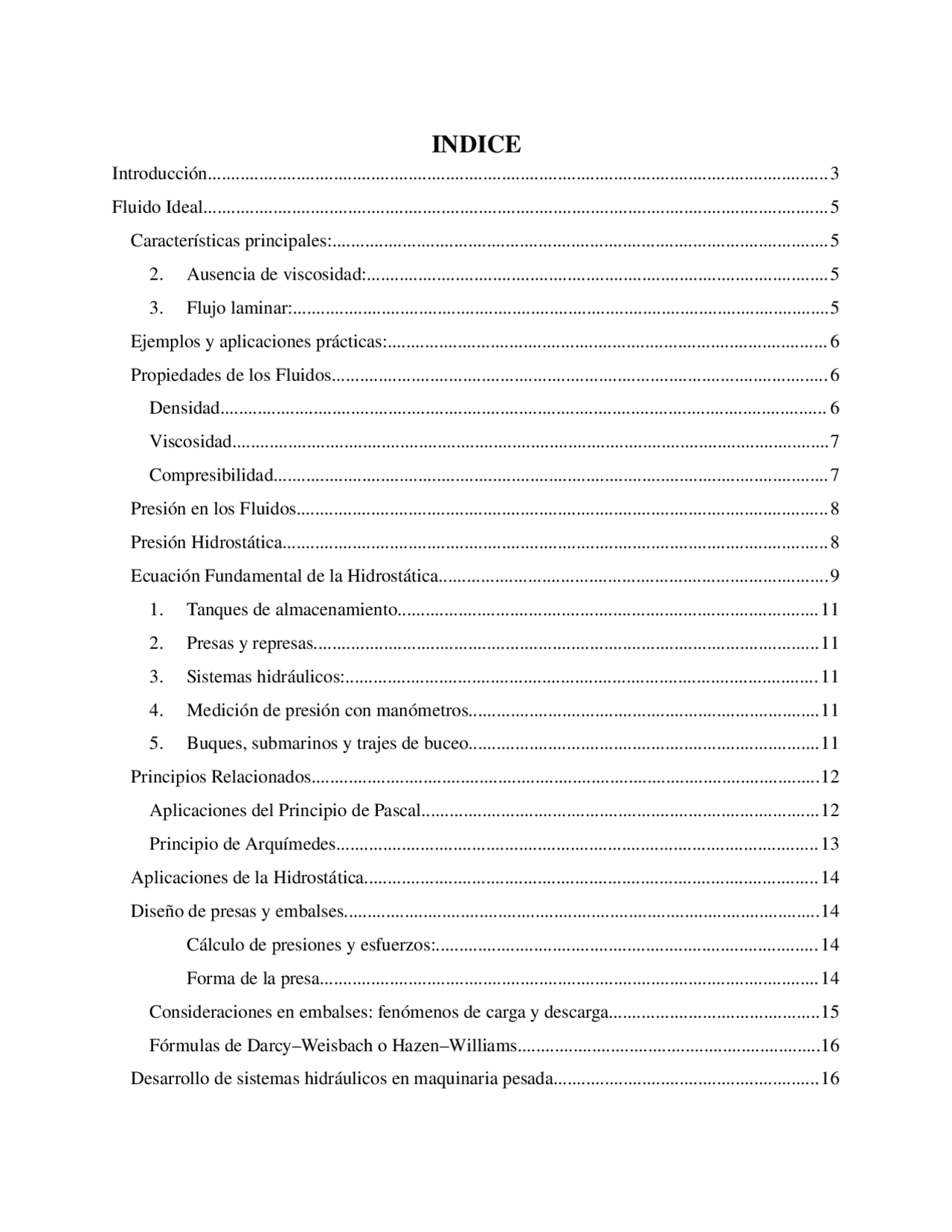

INDICE
- Introducción.....................................................................................................................................
- Fluido Ideal......................................................................................................................................
- Características principales:..........................................................................................................
- Ausencia de viscosidad:...................................................................................................
- Flujo laminar:...................................................................................................................
- Ejemplos y aplicaciones prácticas:..............................................................................................
- Propiedades de los Fluidos..........................................................................................................
- Densidad..................................................................................................................................
- Viscosidad................................................................................................................................
- Compresibilidad.......................................................................................................................
- Presión en los Fluidos..................................................................................................................
- Presión Hidrostática.....................................................................................................................
- Ecuación Fundamental de la Hidrostática...................................................................................
- Tanques de almacenamiento..........................................................................................
- Presas y represas............................................................................................................
- Sistemas hidráulicos:.....................................................................................................
- Medición de presión con manómetros...........................................................................
- Buques, submarinos y trajes de buceo...........................................................................
- Principios Relacionados.............................................................................................................
- Aplicaciones del Principio de Pascal.....................................................................................
- Principio de Arquímedes.......................................................................................................
- Aplicaciones de la Hidrostática.................................................................................................
- Diseño de presas y embalses......................................................................................................
- Cálculo de presiones y esfuerzos:..................................................................................
- Forma de la presa...........................................................................................................
- Consideraciones en embalses: fenómenos de carga y descarga.............................................
- Fórmulas de Darcy–Weisbach o Hazen–Williams.................................................................
- Desarrollo de sistemas hidráulicos en maquinaria pesada.........................................................
- Diseño de componentes.........................................................................................................
- Sistemas de dirección y frenado............................................................................................
- Mantenimiento y selección de fluidos...................................................................................
- Otras aplicaciones de la hidrostática en ingeniería....................................................................
- Diseño de barcos y estructuras flotantes................................................................................
- Control de inundaciones y drenaje urbano.....................................................................
- Barreras de contención de líquidos tóxicos o combustibles..........................................
- Tanques de almacenamiento subterráneos.....................................................................
- Conclusiones..................................................................................................................................
- Referencias.....................................................................................................................................
vehículos y el uso de jeringas o sistemas de riego por goteo demuestran que estos principios físicos están presentes en tareas cotidianas que muchas veces pasan desapercibidas. En síntesis, esta introducción sienta las bases para un examen exhaustivo del fluido ideal y de la hidrostática, uniendo teoría y práctica, y mostrando cómo conceptos aparentemente abstractos tienen un impacto directo en la ingeniería, la salud y las actividades diarias. A partir de los fundamentos aquí esbozados, las secciones posteriores profundizarán en cada uno de estos temas, ofreciendo ejemplos numéricos, derivaciones detalladas y explicaciones claras para facilitar la comprensión de los principios que rigen el comportamiento de los fluidos en reposo y en movimiento.
Fluido Ideal
Un fluido ideal es una sustancia hipotética que se utiliza en el estudio de la mecánica de fluidos para simplificar los cálculos y modelos físicos. Se caracteriza por poseer dos propiedades fundamentales: la incompresibilidad y la ausencia total de viscosidad. Esto significa que un fluido ideal no se puede comprimir, es decir, su densidad permanece constante sin importar los cambios de presión o temperatura, y tampoco ofrece resistencia interna al movimiento, lo cual lo convierte en un sistema de comportamiento perfecto y sin fricción. Es importante señalar que, aunque en la naturaleza no existen fluidos que cumplan con estas condiciones de manera exacta, este modelo teórico es muy útil para entender los conceptos básicos de la dinámica de fluidos y sirve como punto de partida para resolver problemas más complejos. Características principales:
- Incompresibilidad: UGn fluido ideal no cambia su volumen ni su densidad ante variaciones en la presión. Esto implica que la masa por unidad de volumen, o densidad (ρ), es constante en cualquier punto del fluido y en cualquier momento. Esta propiedad facilita mucho los cálculos, ya que elimina la necesidad de considerar cambios volumétricos en las ecuaciones.
- Ausencia de viscosidad: La viscosidad es la propiedad de un fluido que representa su resistencia interna al flujo o al deslizamiento de una capa sobre otra. En el caso del fluido ideal, la viscosidad es completamente nula, lo que implica que no hay pérdida de energía debido al rozamiento entre las partículas del fluido ni con las paredes del recipiente por donde circula.
- Flujo laminar: El movimiento de un fluido ideal se considera completamente laminar, lo que quiere decir que las partículas del fluido se desplazan en trayectorias paralelas y ordenadas, sin cruzarse ni generar turbulencias. Este comportamiento es fundamental para aplicar
Densidad La densidad, representada con la letra griega ρ (rho), es una propiedad que expresa cuánta masa contiene un determinado volumen de un fluido. En otras palabras, la densidad es la relación entre la masa y el volumen, y se calcula con la fórmula: ρ=mV\rho = \frac{m}{V}ρ=Vm donde m es la masa del fluido (en kilogramos, kg) y V es el volumen ocupado (en metros cúbicos, m³). El resultado se expresa en unidades de kilogramos por metro cúbico (kg/m³). Un ejemplo clásico es la densidad del agua pura a temperatura ambiente, que es de aproximadamente 1000 kg/m³. Esto significa que un metro cúbico de agua tiene una masa de una tonelada. Esta propiedad es esencial para calcular la presión que ejerce un fluido en reposo, así como para determinar si un objeto flota o se hunde al ser sumergido. Cabe mencionar que la densidad puede variar ligeramente dependiendo de la temperatura y la presión, sobre todo en gases. Por ejemplo, el aire seco al nivel del mar tiene una densidad de aproximadamente 1.225 kg/m³, pero si se calienta o se encuentra a mayor altitud, su densidad disminuye. Viscosidad La viscosidad es una propiedad que mide la resistencia interna de un fluido a fluir. Es decir, indica cuánta oposición ofrecen las moléculas del fluido al moverse unas sobre otras. Los fluidos con alta viscosidad son más “espesos” y fluyen con mayor dificultad, mientras que los de baja viscosidad son más “ligeros” y se desplazan con facilidad. Un ejemplo muy claro de esto es la comparación entre la miel y el agua. La miel tiene una viscosidad mucho mayor, lo que significa que si ambas sustancias se vierten sobre una superficie inclinada, el agua llegará al final mucho más rápido que la miel. Esto se debe a que la miel ofrece más resistencia al movimiento debido a la fuerza de cohesión entre sus moléculas. La viscosidad también tiene importancia en la ingeniería y la industria. Por ejemplo, en el diseño de tuberías, sistemas de lubricación o procesos químicos, conocer la viscosidad del fluido permite calcular la energía necesaria para transportarlo o moverlo adecuadamente. En condiciones
normales, el agua tiene una viscosidad baja, pero en sistemas industriales, incluso pequeñas variaciones pueden afectar el rendimiento. Compresibilidad La compresibilidad se refiere a la capacidad de un fluido para reducir su volumen cuando se le aplica una presión externa. Es una propiedad que se manifiesta de forma muy diferente en los líquidos y los gases. Los líquidos, como el agua o el aceite, son considerados prácticamente incompresibles. Esto significa que, aunque se les aplique una gran presión, su volumen cambia muy poco o casi nada. Esta característica hace que los líquidos sean ideales para transmitir fuerzas, como sucede en los sistemas hidráulicos. Los gases, en cambio, son altamente compresibles. Su volumen puede disminuir considerablemente cuando se aumenta la presión o disminuir la presión a volumen constante. Esta característica se aprovecha en múltiples aplicaciones, como en compresores de aire, motores de combustión o botellas de gas comprimido. Un ejemplo cotidiano de la compresibilidad es lo que ocurre al presionar una jeringa vacía (llena solo de aire): al empujar el émbolo, el aire se comprime fácilmente. Sin embargo, si la jeringa está llena de agua, no es posible comprimirla de la misma forma, lo que demuestra la baja compresibilidad de los líquidos. Presión en los Fluidos La presión es una de las propiedades más importantes cuando se estudian los fluidos. Se define como la fuerza que se ejerce sobre una superficie por unidad de área, y se representa comúnmente con la letra P. Su fórmula matemática es: P=FAP = \frac{F}{A}P=AF donde: PPP es la presión (en pascales, Pa), FFF es la fuerza que actúa perpendicularmente sobre la superficie (en newtons, N),
Veamos ahora algunos ejemplos numéricos para aplicar las fórmulas anteriores y entender mejor cómo funciona la presión en los fluidos en la vida real:
- Ejemplo 1: Cálculo de presión en el fondo de un lago Imaginemos que queremos calcular la presión en el fondo de un lago que tiene una profundidad de 50 metros, y cuya agua tiene una densidad de 1000 kg/m³ (que es la densidad típica del agua dulce). Utilizando la fórmula de presión hidrostática: P=ρgh=1000×9.81×50=490,500 PaP = \rho g h = 1000 \times 9.81 \times 50 = 490,500 ,
text{Pa}P=ρgh=1000×9.81×50=490,500Pa Esto significa que en el fondo del lago se ejerce una presión de 490,500 pascales, lo cual equivale a 490.5 kilopascales (kPa). Esta presión es considerable, lo que explica por qué los submarinistas y los equipos de buceo deben estar diseñados para soportar grandes presiones bajo el agua. - Ejemplo 2: Comparación de presión entre agua dulce y agua salada Ahora vamos a comparar la presión en el fondo de dos tanques de agua, ambos con una altura de 10 metros. Uno de ellos contiene agua dulce, con una densidad de 1000 kg/m³, y el otro tiene agua salada, con una densidad ligeramente mayor de 1025 kg/m³. Calculamos la presión en cada uno: Para el tanque con agua dulce: Pdulce=1000×9.81×10=98,100 PaP_{\text{dulce}} = 1000 \times 9.81 \times 10 = 98,100 ,
text{Pa}Pdulce=1000×9.81×10=98,100Pa Para el tanque con agua salada: Psalada=1025×9.81×10=100,552.5 PaP_{\text{salada}} = 1025 \times 9.81 \times 10 = 100,552.5 , \text{Pa}Psalada=1025×9.81×10=100,552.5Pa La diferencia entre ambas presiones es: 100,552.5 Pa−98,100 Pa=2,452.5 Pa100,552.5 , \text{Pa} - 98,100 , \text{Pa} = 2,452.5 ,
text{Pa}100,552.5Pa−98,100Pa=2,452.5Pa
Esto quiere decir que la presión en el fondo del tanque con agua salada es mayor en 2,452.5 Pa que en el tanque con agua dulce, debido a la mayor densidad del agua salada. Este ejemplo demuestra cómo pequeñas diferencias en la densidad de un fluido pueden influir significativamente en la presión hidrostática, lo cual es muy importante en aplicaciones como la navegación marítima, la construcción de estructuras submarinas o el diseño de equipos de medición de profundidad. Ecuación Fundamental de la Hidrostática La ecuación fundamental de la hidrostática es una herramienta clave en la física de fluidos, ya que describe de forma precisa cómo varía la presión dentro de un fluido que se encuentra en reposo en función de la profundidad o altura. Esta relación se basa en el principio de equilibrio y en las leyes de Newton, específicamente en la segunda ley, que relaciona fuerza con masa y aceleración. Para entender cómo se obtiene esta ecuación, consideremos un pequeño elemento de fluido en forma de cilindro, vertical, que se encuentra completamente sumergido. Este cilindro tiene una altura diferencial dzdzdz, un área de base AAA, y se encuentra a una cierta profundidad z dentro del fluido. El fluido está en reposo, por lo tanto, está en equilibrio estático, y todas las fuerzas que actúan sobre él deben compensarse mutuamente. Sobre este pequeño volumen actúan tres fuerzas principales:
- La presión en la parte superior, que es ppp,
- La presión en la parte inferior, ligeramente diferente por estar a mayor profundidad: p+dpdzdzp + \frac{dp}{dz} dzp+dzdpdz,
- El peso del fluido contenido en ese pequeño cilindro: ρgAdz\rho g A dzρgAdz, donde ρ
rhoρ es la densidad del fluido y ggg es la aceleración de la gravedad. Al aplicar el equilibrio de fuerzas (la suma de fuerzas es cero) en la dirección vertical, se llega a la siguiente expresión diferencial: dpdz=−ρg\frac{dp}{dz} = -\rho gdzdp=−ρg Esta fórmula indica que la presión disminuye a medida que aumenta la altura, o dicho de otro modo, la presión aumenta cuando uno se adentra más profundamente en un fluido.
- Medición de presión con manómetros: Un manómetro de tubo en U lleno de un líquido (como mercurio o agua) utiliza esta ecuación para determinar la diferencia de presión entre dos puntos, midiendo la diferencia de altura de la columna líquida.
- Buques, submarinos y trajes de buceo: Los diseños de estos dispositivos consideran la presión hidrostática que experimentarán a diferentes profundidades. Por ejemplo, cada 10 metros de profundidad bajo el agua, la presión aumenta aproximadamente 1 atmósfera, lo cual puede afectar gravemente al cuerpo humano si no se toma en cuenta. Principios Relacionados El Principio de Pascal, también conocido como ley de Pascal, es uno de los conceptos más importantes en la física de fluidos. Fue formulado por el científico francés Blaise Pascal en el siglo XVII y establece lo siguiente: “Cuando se aplica una presión externa a un fluido incompresible y en reposo contenido en un recipiente cerrado, esta presión se transmite de manera uniforme a todos los puntos del fluido y a las paredes del recipiente.” Esto significa que cualquier variación de presión en un punto del fluido se distribuye por igual en todas las direcciones y en todos los puntos del sistema. Este comportamiento se puede observar claramente en muchos dispositivos hidráulicos modernos, donde una pequeña fuerza aplicada en un pistón puede generar una fuerza mucho mayor en otro, gracias a la transmisión uniforme de la presión. Aplicaciones del Principio de Pascal Este principio tiene aplicaciones muy prácticas y es la base de una amplia gama de mecanismos que usamos en la vida diaria e industrial. Algunos ejemplos son: Prensas hidráulicas: Utilizadas para comprimir materiales o levantar objetos pesados. En estas prensas, una pequeña presión aplicada en un pistón pequeño se transforma en una gran fuerza sobre un pistón más grande.
Frenos hidráulicos: En los automóviles, el pedal de freno aplica una presión sobre un líquido hidráulico que transmite esta fuerza a las pastillas de freno, haciendo que actúen con fuerza uniforme sobre las ruedas. Elevadores hidráulicos: Utilizados en talleres mecánicos para elevar vehículos. Funcionan con principios similares, permitiendo levantar grandes masas con un esfuerzo relativamente pequeño. Máquinas industriales: Muchas máquinas que cortan o prensan materiales utilizan sistemas hidráulicos basados en el principio de Pascal para multiplicar la fuerza. Este principio también es útil para entender cómo funcionan los manómetros, jeringas, bombas de agua, y más. Principio de Arquímedes El Principio de Arquímedes fue enunciado por el matemático y físico griego Arquímedes de Siracusa, y se considera uno de los pilares del estudio de la flotación y el comportamiento de los cuerpos sumergidos en un fluido. Este principio establece que: “Todo cuerpo total o parcialmente sumergido en un fluido en reposo experimenta una fuerza de empuje hacia arriba igual al peso del volumen de fluido que desaloja.” En otras palabras, el fluido ejerce una fuerza hacia arriba que compensa en parte (o completamente) el peso del objeto sumergido, lo cual permite que los cuerpos puedan flotar, hundirse o mantenerse en equilibrio dentro del fluido. Cálculo de la Fuerza de Empuje La fuerza de empuje (E) se calcula con la siguiente fórmula: E=ρgVE = \rho g VE=ρgV Donde: ρ\rhoρ es la densidad del fluido,
(donde ρ\rhoρ es la densidad del agua, ggg la aceleración gravitatoria y hhh la profundidad medida desde la superficie). Cálculo de presiones y esfuerzos: Para garantizar que los muros de la presa no cedan ante el empuje del agua, se divide la pared en secciones horizontales y se evalúa la presión en cada nivel. Por ejemplo, a 10 m de profundidad, asumiendo
ρ = 1000 kg / m 3 y g =9.81 m / s 2 g =9.81 ¿ m / s }
2
g =9.81 m / s 2 ¿la presión
es 98.100 Pa98.100 { Pa}98.100 Pa (0.981 bar). A 50 m, esa presión se multiplica, alcanzando casi 4.905 bar. De este modo, los ingenieros determinan el espesor necesario del muro, la calidad del concreto o del material compactado y refuerzos adicionales, como contrafuertes y hormigones de alta resistencia. Forma de la presa: Dependiendo de la altura y del tipo de terreno, la geometría de la presa puede ser de pendiente variable (presa de contorno o gravedad) o de sección curva (presa en arco). En ambos casos, el análisis hidrostático se combina con estudios de mecánica de suelos para asegurar que las reacciones del terreno y la estructura misma distribuyan las cargas sin llegar a sobrepasar los límites de tensión permisibles. Consideraciones en embalses: fenómenos de carga y descarga o Carga lenta frente a carga rápida: Cuando el embalse se llena gradualmente, el aumento de presión es gradual, permitiendo cierto margen de ajuste en las construcciones adyacentes (carreteras, viviendas). Sin embargo, ante inundaciones o avenidas extraordinarias, el incremento de altura del agua puede ser muy rápido, y la pared debe resistir de forma repentina. Los ingenieros evalúan este escenario con coeficientes de seguridad mayores y sistemas de vertedero (aliviadero) que liberen el exceso de agua sin dañar la estructura. o Presión subterránea y filtraciones : Bajo la presa, el agua puede encontrar caminos de permeabilidad en el terreno. Se instalan drenajes internos y filtros geotextiles para reducir la presión de poro en el cimiento y evitar socavamientos que comprometan la estabilidad. El estudio de la presión de poro se realiza mediante piezómetros instalados en diferentes puntos del lecho del cauce.
- Cálculo de la presión en sistemas de tuberías En redes de agua potable, riego o en circuitos industriales, es fundamental conocer la distribución de la presión a lo largo de las tuberías para garantizar un flujo estable, evitar daños en las conexiones y cumplir con normativas de calidad. Diagramas de presión-altura: Se representa la línea de presión en función de la cota geográfica (altura sobre el nivel del mar) o sobre el nivel del tanque de abastecimiento. En un sistema de riego, por ejemplo, si el tanque se encuentra a 100 m de altura y la boquilla de salida a 80 m, la presión estática en la boquilla será aproximadamente ρg(100−80)≈196.200 Pa\rho g (100 - 80) ≈ 196.200 { Pa}ρg(100−80)≈196.200 Pa (1,962 mbar), sin considerar pérdidas por fricción ni accesorios. A partir de este valor teórico, se calculan las pérdidas de carga para determinar el diámetro óptimo de la tubería y la potencia necesaria de la bomba. Pérdidas por fricción y fenómenos transitorios Fórmulas de Darcy–Weisbach o Hazen–Williams: Para tuberías largas, se usa la fórmula de Darcy– Weisbach: hf=f LD v22g,h_f = f , \frac{L}{D} , \frac{v^2}{2g},hf=fDL2gv2, donde hfh_fhf es la pérdida de carga (en metros de columna de agua), fff el factor de fricción (dependiente de rugosidad y número de Reynolds), LLL la longitud de la tubería, DDD el diámetro interior y vvv la velocidad del agua. Estas pérdidas afectan la presión disponible en cada punto y obligan a dimensionar válvulas de regulación o a instalar válvulas de alivio de presión para evitar golpes de ariete. o Golpe de ariete (water hammer): Cuando una válvula cierra repentinamente, la masa de agua en movimiento detiene su flujo bruscamente, provocando un aumento de presión momentáneo. Este pico puede superar varias veces la presión de servicio y dañar la tubería o las uniones. Para mitigarlo, se incorporan tanques de expansión , válvulas de retención y amortiguadores de golpe de ariete. El estudio hidrostático en estos casos se combina con análisis dinámicos que consideran la celeridad de la onda de presión en el fluido.
lo que equivale a un pistón de aproximadamente 7.14 cm de diámetro interno (D≈0.08 mD \approx 0.08,\text{m}D≈0.08m, considerando margen de diseño y seguridad). Sistemas de dirección y frenado o Dirección asistida : En vehículos agrícolas o de construcción, la presión hidráulica facilita el giro de las ruedas al reducir el esfuerzo requerido en el volante. El circuito hidráulico mantiene suficiente presión para actuar sobre cilindros que controlan la articulación de ejes o ruedas. o Frenos hidráulicos en equipos móviles : Similar a los frenos de automóviles, pero adaptados a cargas elevadas, emplean líquido hidráulico de alta resistencia térmica para absorber la energía cinética de la máquina y convertirla en calor disipado en un radiador de aceite o en un depósito de expansión. Mantenimiento y selección de fluidos o Viscosidad y temperatura: El aceite hidráulico debe mantener una viscosidad adecuada tanto en frío extremo como en operación caliente. Un fluido demasiado viscoso a baja temperatura dificultaría el arranque; demasiado líquido a alta temperatura provocaría fugas y menor eficiencia en la transmisión de fuerza. o Contaminación y filtrado: La presencia de partículas sólidas o agua en el circuito puede dañar bombas y válvulas, generando cavitación (creación de burbujas) y erosión en los componentes. Por ello, los ingenieros diseñan sistemas de filtrado continuo y planean revisiones periódicas del fluido. Otras aplicaciones de la hidrostática en ingeniería Además de las ya mencionadas, existen áreas adicionales en las que los principios hidrostáticos son esenciales: Diseño de barcos y estructuras flotantes El arqueo de una embarcación se calcula mediante la fuerza de empuje (principio de Arquímedes), asegurando que el desplazamiento del casco sea suficiente para soportar la
carga prevista. El coeficiente de forma del barco (bulbo, quilla, popa) se optimiza para minimizar la resistencia al avance y controlar la altura de la línea de flotación en función del calado desedo. Control de inundaciones y drenaje urbano En ciudades propensas a lluvias intensas, se planifican canales de flujo gravitacional y tanques de retención subterráneos que almacenan agua temporalmente. El diseño de estas obras se basa en cálculos hidrostáticos para dimensionar paredes y bombas que evacúen el agua acumulada de forma segura y gradual. Barreras de contención de líquidos tóxicos o combustibles En industrias químicas o refinerías, se instalan muros de contención alrededor de tanques de almacenamiento. Estos muros, de menor altura que el tanque, crean un faldón o cubeto capaz de retener derrames. El diseño considera la presión hidrostática dinámica ante un posible colapso del tanque y la filtración a través del terreno. Tanques de almacenamiento subterráneos En estaciones de servicio o industrias, los tanques enterrados que guardan combustibles o productos químicos deben resistir la presión del suelo y la presión interna del líquido. El cálculo de las tensiones en las paredes y en las uniones se realiza combinando mecánica de suelos con la ecuación de presión hidrostática para el nivel interno del líquido.
