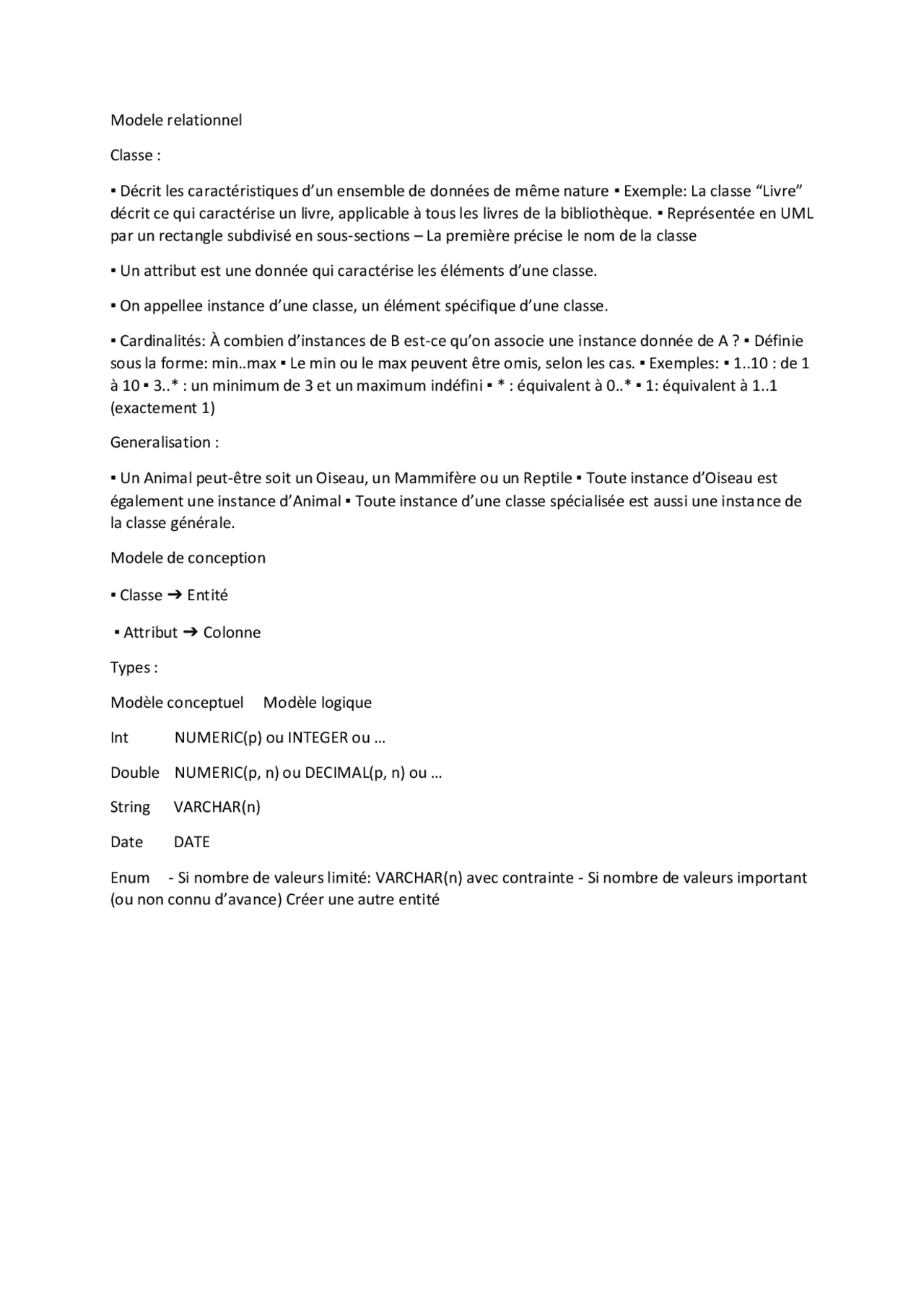

Modele relationnel
Classe :
▪ Décrit les caractéristiques d’un ensemble de données de même nature ▪ Exemple: La classe “Livre”
décrit ce qui caractérise un livre, applicable à tous les livres de la bibliothèque. ▪ Représentée en UML
par un rectangle subdivisé en sous-sections – La première précise le nom de la classe
▪ Un attribut est une donnée qui caractérise les éléments d’une classe.
▪ On appellee instance d’une classe, un élément spécifique d’une classe.
▪ Cardinalités: À combien d’instances de B est-ce qu’on associe une instance donnée de A ? ▪ Définie
sous la forme: min..max ▪ Le min ou le max peuvent être omis, selon les cas. ▪ Exemples: ▪ 1..10 : de 1
à 10 ▪ 3..* : un minimum de 3 et un maximum indéfini ▪ * : équivalent à 0..* ▪ 1: équivalent à 1..1
(exactement 1)
Generalisation :
▪ Un Animal peut-être soit un Oiseau, un Mammifère ou un Reptile ▪ Toute instance d’Oiseau est
également une instance d’Animal ▪ Toute instance d’une classe spécialisée est aussi une instance de
la classe générale.
Modele de conception
▪ Classe ➔ Entité
▪ Attribut ➔ Colonne
Types :
Modèle conceptuel Modèle logique
Int NUMERIC(p) ou INTEGER ou …
Double NUMERIC(p, n) ou DECIMAL(p, n) ou …
String VARCHAR(n)
Date DATE
Enum - Si nombre de valeurs limité: VARCHAR(n) avec contrainte - Si nombre de valeurs important
(ou non connu d’avance) Créer une autre entité
