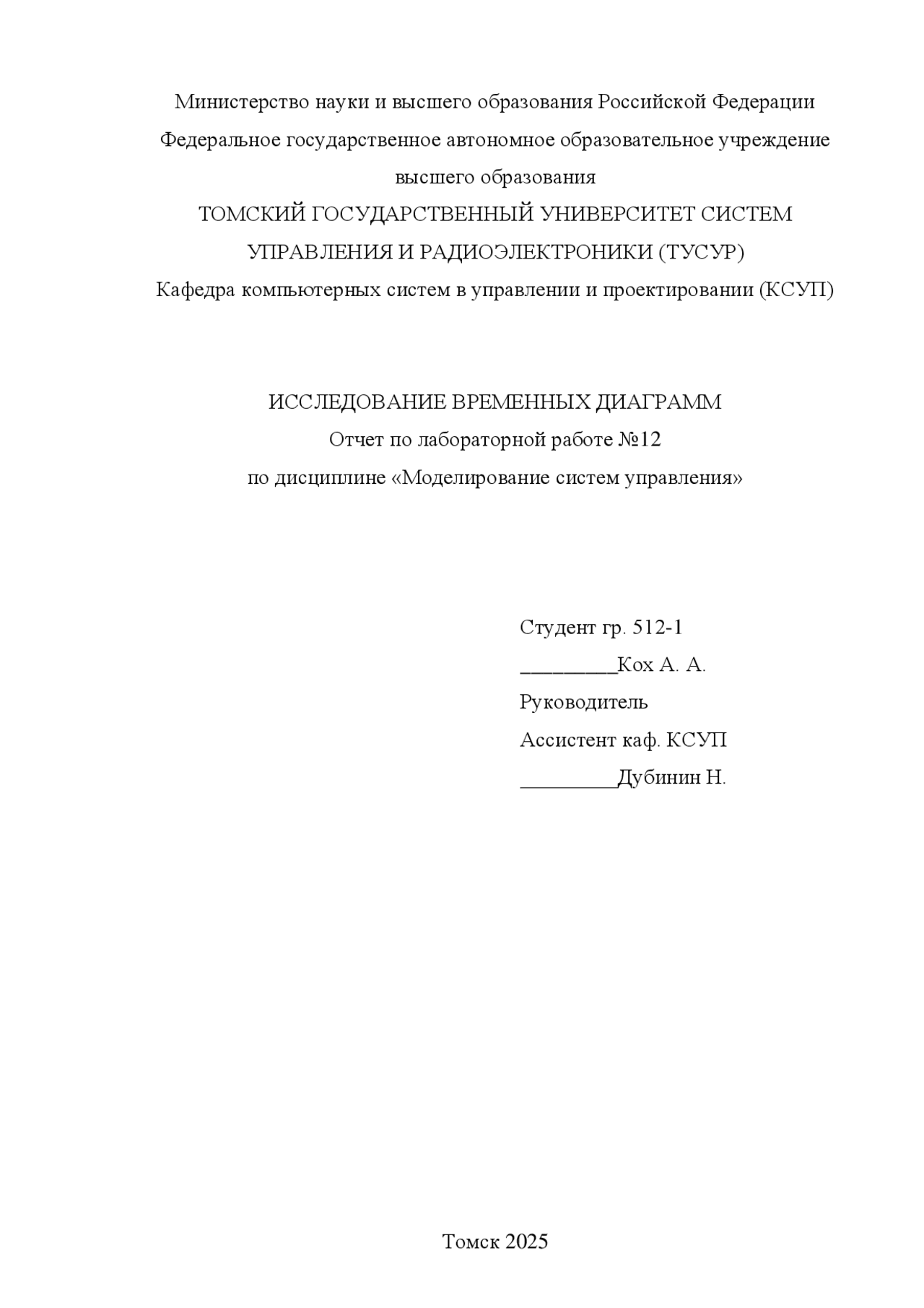

Томск 2025 Министерство науки и высшего образования Российской Федерации Федеральное государственное автономное образовательное учреждение высшего образования ТОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ СИСТЕМ УПРАВЛЕНИЯ И РАДИОЭЛЕКТРОНИКИ (ТУСУР) Кафедра компьютерных систем в управлении и проектировании (КСУП) ИССЛЕДОВАНИЕ ВРЕМЕННЫХ ДИАГРАММ Отчет по лабораторной работе № 12 по дисциплине «Моделирование систем управления» Студент гр. 512- 1 _________Кох А. А. Руководитель Ассистент каф. КСУП _________Дубинин Н.

Введение Целью данной лабораторной работы является выполнение задачи из методического пособия:

  1. Собрать в среде моделирования МАРС последовательную RLC-цепь и параметризировать;
  2. Установить амперметр для измерения тока цепи, а также вольтметры для вывода на график временных зависимостей входного напряжения и напряжений на сопротивлении, индуктивности и емкости. Построить временные характеристики для заданной частоты.
  3. По временным характеристикам определить амплитуды и фазовые сдвиги всех сигналов;
  4. Построить топографическую диаграмму напряжений;
  5. Построить таблицу 1. 𝑈ВХ 𝑈𝑅 𝑈𝐿 𝑈𝐶 I^ 𝑗ВХ 𝑗𝑅 𝑗𝐿 𝑗𝐶 Таблица 1 Исходные данные представлены в таблице 2 ES1 F, Гц R, Ом L, мГн С, мкФ 50 5023,14 100 5 50 Таблица 2

Получив временные характеристики, можно заполнить таблицу 1. Таблица 1 𝑈ВХ 𝑈𝑅 𝑈𝐿 𝑈𝐶 I 𝑗ВХ 𝑗𝑅 𝑗𝐿 𝑗𝐶 50 30 ,25 0,00022 37,57 0,3 0 - 1,57 - 4,71 1. Значения Uвх, UR, UL, UC, I определялись по максимуму y временных характеристик. Значение jвх равно 0, jR, jL, jC определяются по формуле: j = (2𝜋/t) * 𝑡, где T – период T = 1/f, t – временная задержка одного сигнала 𝑇относительно другого. По графикам T = 20. Тогда 2 𝜋/T ≈ 0,314. Затем была построена топографическая диаграмма данной схемы. Результат представлен на рисунке 3. Рисунок 3 – Топографическая диаграмма RLC-цепи

Заключение В ходе выполнения лабораторной работы была составлена RLC-цепь, сняты временные характеристики напряжений и силы тока, определены фазовые сдвиги, значения напряжения и тока, а также построена топографическая диаграмма.
