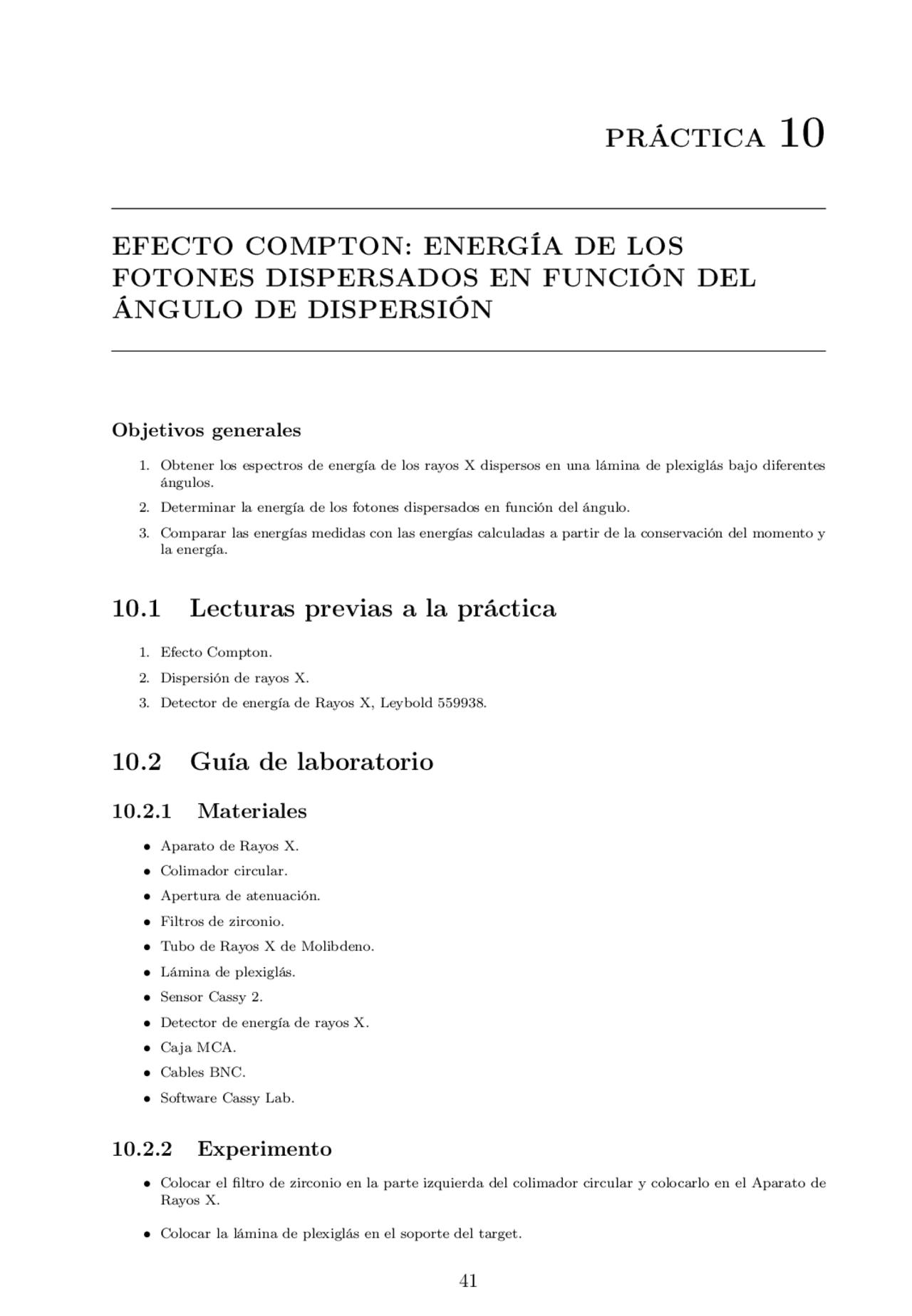

PRÁCTICA 10
EFECTO COMPTON: ENERGÍA DE LOS
FOTONES DISPERSADOS EN FUNCIÓN DEL
ÁNGULO DE DISPERSIÓN
Objetivos generales
1. Obtener los espectros de energía de los rayos X dispersos en una lámina de plexiglás bajo diferentes
ángulos.
2. Determinar la energía de los fotones dispersados en función del ángulo.
3. Comparar las energías medidas con las energías calculadas a partir de la conservación del momento y
la energía.
10.1 Lecturas previas a la práctica
1. Efecto Compton.
2. Dispersión de rayos X.
3. Detector de energía de Rayos X, Leybold 559938.
10.2 Guía de laboratorio
10.2.1 Materiales
•Aparato de Rayos X.
•Colimador circular.
•Apertura de atenuación.
•Filtros de zirconio.
•Tubo de Rayos X de Molibdeno.
•Lámina de plexiglás.
•Sensor Cassy 2.
•Detector de energía de rayos X.
•Caja MCA.
•Cables BNC.
•Software Cassy Lab.
10.2.2 Experimento
•Colocar el filtro de zirconio en la parte izquierda del colimador circular y colocarlo en el Aparato de
Rayos X.
•Colocar la lámina de plexiglás en el soporte del target.
41
