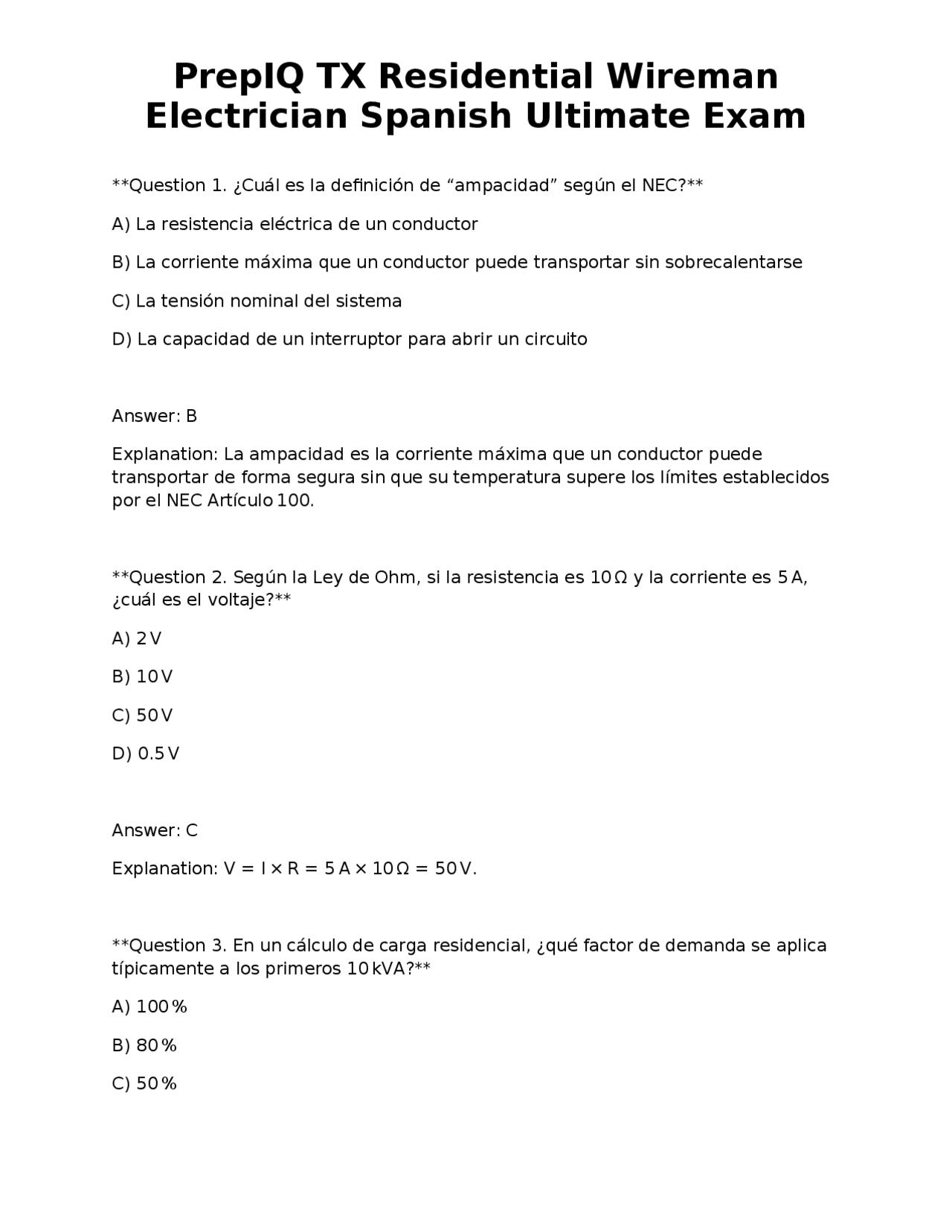

Electrician Spanish Ultimate Exam
Question 1. ¿Cuál es la definición de “ampacidad” según el NEC? A) La resistencia eléctrica de un conductor B) La corriente máxima que un conductor puede transportar sin sobrecalentarse C) La tensión nominal del sistema D) La capacidad de un interruptor para abrir un circuito Answer: B Explanation: La ampacidad es la corriente máxima que un conductor puede transportar de forma segura sin que su temperatura supere los límites establecidos por el NEC Artículo 100. Question 2. Según la Ley de Ohm, si la resistencia es 10 Ω y la corriente es 5 A, ¿cuál es el voltaje? A) 2 V B) 10 V C) 50 V D) 0.5 V Answer: C Explanation: V = I × R = 5 A × 10 Ω = 50 V. Question 3. En un cálculo de carga residencial, ¿qué factor de demanda se aplica típicamente a los primeros 10 kVA? A) 100 % B) 80 % C) 50 %
Electrician Spanish Ultimate Exam
D) 30 %
Answer: B Explanation: El NEC permite aplicar un factor de demanda del 80 % a los primeros 10 kVA de carga residencial para reducir el tamaño del servicio. Question 4. ¿Cuál es el símbolo eléctrico que representa una lámpara de techo en un plano? A) □ B) ⏚ C) ⏚ D) ◯ Answer: D Explanation: En los símbolos de planos eléctricos, una circunferencia simple (◯) indica una luminaria empotrada o de techo. Question 5. ¿Cuál es la distancia mínima requerida entre un conductor de servicio aéreo y un árbol de 30 cm de diámetro? A) 0.3 m B) 0.6 m C) 1.2 m D) 2.4 m Answer: C Explanation: El NEC exige al menos 1.2 m de separación entre conductores aéreos y vegetación de más de 30 cm de diámetro para evitar arcos eléctricos.
Electrician Spanish Ultimate Exam
C) Tabla 310. D) Tabla 310. Answer: B Explanation: La Tabla 310.15(B)(16) proporciona los valores de ampacidad para conductores de cobre y aluminio en función del calibre y la temperatura del aislamiento. Question 9. Al dimensionar un alimentador de 120 V que alimenta 6 kVA, ¿qué calibre mínimo de cobre se necesita según la tabla de ampacidad (asumiendo 75 °C)? A) #12 AWG B) #10 AWG C) #8 AWG D) #6 AWG Answer: C Explanation: 6 kVA a 120 V equivale a 50 A. Según la tabla de ampacidad a 75 °C, el calibre #8 AWG tiene una ampacidad mínima de 55 A, cumpliendo el requerimiento. Question 10. ¿Cuál es la caída de voltaje máxima permitida en un alimentador de 120 V con longitud de 30 m? A) 1 % B) 2 % C) 3 % D) 5 %
Electrician Spanish Ultimate Exam
Answer: B Explanation: El NEC recomienda que la caída de voltaje no exceda el 2 % para alimentadores principales, garantizando un rendimiento adecuado de los equipos. Question 11. ¿Qué tipo de cable NM se permite instalar sin protección adicional en una zona seca? A) NM-B B) NM-C C) NM-D D) NM-E Answer: A Explanation: El cable NM-B (Romex) está aprobado para uso en áreas secas y no requiere canalizaciones adicionales si se instala de acuerdo con los requisitos de soporte. Question 12. ¿Cuál es la distancia mínima entre la caja de conexiones y el borde de una puerta para una salida de luz de pasillo? A) 30 cm B) 45 cm C) 60 cm D) 90 cm Answer: B Explanation: El NEC establece que los dispositivos de iluminación en pasillos deben estar a no menos de 45 cm del borde de la puerta para garantizar accesibilidad.
Electrician Spanish Ultimate Exam
D) 4.5 m Answer: D Explanation: El NEC permite un máximo de 4.5 m entre soportes para conduit de PVC de 3/4 in, siempre que el tubo no esté expuesto a carga mecánica excesiva. Question 16. ¿Qué artículo del NEC regula la instalación de equipos de protección contra sobretensiones (SPDs) en residencias? A) Art. 210 B) Art. 250 C) Art. 285 D) Art. 300 Answer: C Explanation: El Artículo 285 trata de los dispositivos de protección contra sobretensiones y su instalación en sistemas eléctricos. Question 17. ¿Cuál es la capacidad mínima de un interruptor de circuito dedicado para una estufa eléctrica de 12 kW? A) 30 A B) 40 A C) 50 A D) 60 A Answer: D Explanation: 12 kW a 240 V requiere 50 A. Se debe usar un interruptor de al menos 60 A para cumplir con el factor de demanda y permitir margen de seguridad.
Electrician Spanish Ultimate Exam
Question 18. ¿Qué tipo de caja se requiere para una lámpara de exterior en un área mojada? A) Caja de metal sin sellado B) Caja de PVC con tapa a prueba de polvo C) Caja de metal con cubierta tipo “NEMA 4” D) Caja de madera tratada Answer: C Explanation: En áreas mojadas, el NEC exige cajas con cubierta NEMA 4 (resistente al agua y al polvo) para proteger los componentes eléctricos. Question 19. ¿Cuál es el valor de resistencia a tierra recomendado para una instalación residencial según el NEC? A) 10 Ω o menos B) 25 Ω o menos C) 50 Ω o menos D) 100 Ω o menos Answer: B Explanation: El NEC sugiere que la resistencia del electrodo de puesta a tierra sea de 25 Ω o menos para una protección adecuada. Question 20. ¿Cuál es el número de barras de puesta a tierra requeridos en un panel de servicio de una vivienda unifamiliar? A) Uno B) Dos
Electrician Spanish Ultimate Exam
Explanation: El Artículo 680 del NEC exige al menos 2.4 m de separación entre la piscina y los conductores eléctricos para prevenir riesgos de choque. Question 23. ¿Qué tipo de interruptor se requiere en una cocina para proteger un circuito que alimenta una campana extractora? A) GFCI B) AFCI C) Doble polo magnetotérmico D) Interruptor de tiempo Answer: B Explanation: Los circuitos de cocina que alimentan equipos de cocción deben contar con AFCI para proteger contra fallas de arco, según el NEC Art. 210.12(A). Question 24. ¿Cuál es la regla de llenado de cajas para un conector de 2 pines y un cable #12 AWG? A) 1 unidad de relleno por conductor B) 2 unidades de relleno por conductor C) 3 unidades de relleno por conductor D) 4 unidades de relleno por conductor Answer: B Explanation: Cada conductor de cobre #12 AWG cuenta como 2 unidades de llenado; los conectores de 2 pines también suman 2 unidades. Question 25. ¿Qué calibre de cobre se requiere para un circuito de 15 A que alimenta receptáculos en un dormitorio?
Electrician Spanish Ultimate Exam
A) #14 AWG
B) #12 AWG
C) #10 AWG
D) #8 AWG
Answer: A Explanation: Un circuito de 15 A puede usar conductores de cobre #14 AWG, que tienen una ampacidad de 20 A a 60 °C. Question 26. ¿Cuál es la altura mínima para instalar un receptáculo en una zona de cocina según el NEC? A) 30 cm del suelo B) 45 cm del suelo C) 60 cm del suelo D) 75 cm del suelo Answer: C Explanation: Los receptáculos en cocinas deben estar instalados a una altura no inferior a 60 cm del piso terminado para facilitar el acceso. Question 27. ¿Qué tipo de conductor se usa típicamente para la puesta a tierra de equipos de aire acondicionado en una vivienda? A) Alambre de cobre #12 AWG aislado B) Alambre de aluminio #10 AWG sin aislamiento C) Alambre de cobre #10 AWG aislado D) Alambre de cobre #8 AWG sin aislamiento
Electrician Spanish Ultimate Exam
Question 30. En una instalación de conduit EMT, ¿cuál es el método aceptado para unir tramos? A) Cinta adhesiva B) Conectores de compresión y tornillos C) Pegamento epóxico D) Soldadura de arco Answer: B Explanation: El NEC permite usar conectores de compresión o tornillos para unir tramos de EMT, asegurando una conexión mecánica y eléctrica adecuada. Question 31. ¿Cuál es la capacidad mínima de un interruptor de circuito para un secador de ropa de 8 kW? A) 30 A B) 35 A C) 40 A D) 45 A Answer: C Explanation: 8 kW a 240 V requiere 33 A. Se selecciona un interruptor de al menos 40 A para cumplir con el factor de demanda y proporcionar margen de seguridad. Question 32. ¿Qué tipo de cable se permite usar en una zona de acceso restringido bajo el piso, siempre que esté protegido por conduit? A) NM-B sin protección B) UF-B sin conduit
Electrician Spanish Ultimate Exam
C) THHN en conduit EMT D) AC sin conduit Answer: C Explanation: El cable THHN puede instalarse en conduit EMT bajo el piso; brinda aislamiento adecuado y protección mecánica. Question 33. ¿Cuál es la clasificación de un interruptor diferencial que protege una zona de lavandería? A) 15 mA B) 30 mA C) 100 mA D) 300 mA Answer: B Explanation: Los GFCI en áreas húmedas como lavanderías deben tener una sensibilidad de 30 mA para proteger contra choques eléctricos. Question 34. ¿Qué artículo del NEC regula la instalación de bombas de pozo domésticas? A) Art. 210. B) Art. 630 C) Art. 680 D) Art. 690 Answer: B
Electrician Spanish Ultimate Exam
A) GFCI de 20 A B) AFCI de 15 A C) Interruptor de doble polo con fusible D) Interruptor de tiempo Answer: A Explanation: Los spas al aire libre deben estar protegidos por un GFCI de 20 A según el Artículo 680.11 del NEC. Question 38. ¿Cuál es el calibre mínimo de cobre para un circuito de 20 A que alimenta un circuito de luces en un baño? A) #14 AWG B) #12 AWG C) #10 AWG D) #8 AWG Answer: B Explanation: Los circuitos de 20 A requieren al menos #12 AWG de cobre para cumplir con la ampacidad mínima de 25 A a 60 °C. Question 39. ¿Qué artículo del NEC establece la ubicación obligatoria de dispositivos GFCI en una vivienda? A) Art. 210.8(A) B) Art. 210.12(B) C) Art. 250.130(C) D) Art. 300.5(D)
Electrician Spanish Ultimate Exam
Answer: A Explanation: El Artículo 210.8(A) enumera los lugares donde se deben instalar dispositivos GFCI, como baños, cocinas y exteriores. Question 40. En una instalación de conduit flexible metal (FMC), ¿cuál es la distancia máxima permitida entre soportes? A) 0.6 m B) 1.2 m C) 1.8 m D) 3.0 m Answer: C Explanation: El NEC permite un máximo de 1.8 m entre soportes para conduit flexible metal, siempre que no haya tensiones excesivas. Question 41. ¿Cuál es la resistencia mínima requerida para un electrodo de puesta a tierra de cobre en una instalación residencial? A) 2 Ω B) 10 Ω C) 25 Ω D) 50 Ω Answer: C Explanation: El NEC recomienda que la resistencia del electrodo de tierra sea 25 Ω o menos para garantizar una adecuada disipación de corriente de falla.
Electrician Spanish Ultimate Exam
D) Art. 410.62(A) Answer: D Explanation: El Artículo 410.62(A) establece los requisitos de ubicación y protección de luminarias en baños, incluyendo la distancia de la bañera y la ducha. Question 45. ¿Cuál es la clasificación NEMA adecuada para una caja de conexiones en un garaje con polvo y humedad? A) NEMA 1 B) NEMA 3R C) NEMA 4 D) NEMA 6 Answer: C Explanation: NEMA 4 protege contra polvo y agua, lo que la hace adecuada para garajes donde existen ambas condiciones. Question 46. ¿Qué tipo de conductor se usa para la puesta a tierra de una antena de TV? A) Alambre de cobre #14 AWG aislado B) Alambre de cobre #12 AWG sin aislamiento C) Alambre de aluminio #10 AWG aislado D) Alambre de cobre #8 AWG sin aislamiento Answer: B Explanation: La puesta a tierra de una antena requiere un conductor de cobre sin aislamiento de al menos #12 AWG, conforme a la Tabla 250.122.
Electrician Spanish Ultimate Exam
Question 47. ¿Cuál es la distancia mínima requerida entre la parte superior de una caja de fusibles y el techo en un ático? A) 15 cm B) 30 cm C) 45 cm D) 60 cm Answer: B Explanation: El NEC indica que debe haber al menos 30 cm de espacio libre por encima de los equipos eléctricos para permitir el acceso y la ventilación. Question 48. ¿Qué artículo del NEC trata la protección contra sobrecorriente en alimentadores? A) Art. 210 B) Art. 240 C) Art. 300 D) Art. 310 Answer: B Explanation: El Artículo 240 del NEC cubre la protección contra sobrecorriente, incluyendo fusibles y disyuntores para alimentadores. Question 49. En una instalación de cableado NM, ¿qué distancia máxima se permite entre soportes? A) 0.6 m B) 1.2 m
