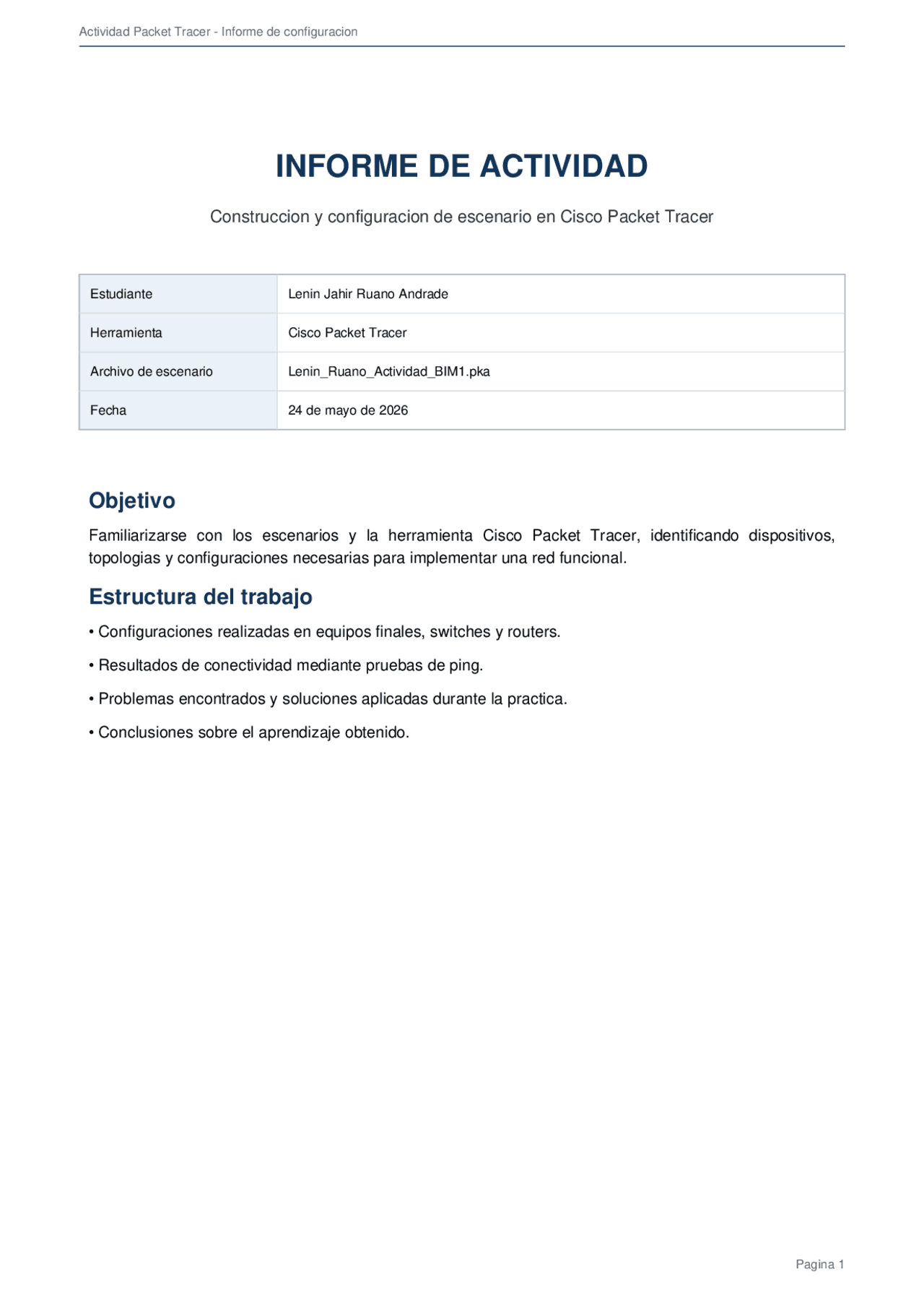

INFORME DE ACTIVIDAD
Construccion y configuracion de escenario en Cisco Packet Tracer
Estudiante Lenin Jahir Ruano Andrade Herramienta Cisco Packet Tracer Archivo de escenario Lenin_Ruano_Actividad_BIM1.pka Fecha 24 de mayo de 2026
Objetivo
Familiarizarse con los escenarios y la herramienta Cisco Packet Tracer, identificando dispositivos,
topologias y configuraciones necesarias para implementar una red funcional.
Estructura del trabajo
- Configuraciones realizadas en equipos finales, switches y routers.
- Resultados de conectividad mediante pruebas de ping.
- Problemas encontrados y soluciones aplicadas durante la practica.
- Conclusiones sobre el aprendizaje obtenido.
1. Configuraciones realizadas
El escenario fue construido en la plantilla proporcionada para la actividad. Se utilizaron dos routers modelo
1941, dos switches modelo 2960-24TT y cuatro PCs. La red se dividio en dos segmentos LAN conectados
mediante dos routers, con enrutamiento estatico entre ambas redes.
Figura 1. Topologia completa del escenario construido en Packet Tracer.
1.1 Direccionamiento IP de las PCs Dispositivo Red Direccion IPv4 Mascara Gateway PC3 LAN izquierda 192.168.10.10 255.255.255.0 192.168.10. PC0 LAN izquierda 192.168.10.11 255.255.255.0 192.168.10. PC2 LAN derecha 192.168.20.10 255.255.255.0 192.168.20. PC1 LAN derecha 192.168.20.11 255.255.255.0 192.168.20.
Las PCs del lado izquierdo pertenecen a la red 192.168.10.0/24 y utilizan como puerta de enlace la
interfaz del router R1. Las PCs del lado derecho pertenecen a la red 192.168.20.0/24 y utilizan como
puerta de enlace la interfaz del router R2.
1.3 Configuracion de routers
En los routers se configuraron las interfaces GigabitEthernet correspondientes, se activaron con el
comando no shutdown y se agregaron rutas estaticas para permitir la comunicacion entre ambas redes
LAN.
Router Interfaz Direccion IPv4 Mascara Funcion R1 G0/0 192.168.10.1 255.255.255.0 Gateway LAN izquierda R1 G0/1 10.0.0.1 255.255.255.252 Enlace entre routers R2 G0/0 192.168.20.1 255.255.255.0 Gateway LAN derecha R2 G0/1 10.0.0.2 255.255.255.252 Enlace entre routers
Rutas estaticas configuradas:
Router Ruta configurada R1 ip route 192.168.20.0 255.255.255.0 10.0.0. R2 ip route 192.168.10.0 255.255.255.0 10.0.0.
Figura 4. Verificacion de interfaces en R1 con show ip interface brief.
Figura 5. Verificacion de interfaces en R2 con show ip interface brief.
2. Resultados
Para comprobar la conectividad se realizaron pruebas mediante el comando ping desde una PC del lado
izquierdo hacia equipos de la misma red y hacia PCs ubicadas en la red derecha. Las pruebas principales
hacia 192.168.20.10 y 192.168.20.11 fueron exitosas con 0% de perdida, lo que confirma que el
enrutamiento entre redes funciona correctamente.
Figura 6. Prueba de conectividad local hacia 192.168.10.10 con 0% de perdida.
Figura 7. Pruebas de conectividad hacia la red remota 192.168.20.0/24 con 0% de perdida.
En las capturas se observa que los paquetes enviados a equipos de la misma red y a direcciones de la red
remota reciben respuesta. Esto demuestra que las rutas estaticas y las puertas de enlace fueron
configuradas correctamente.
