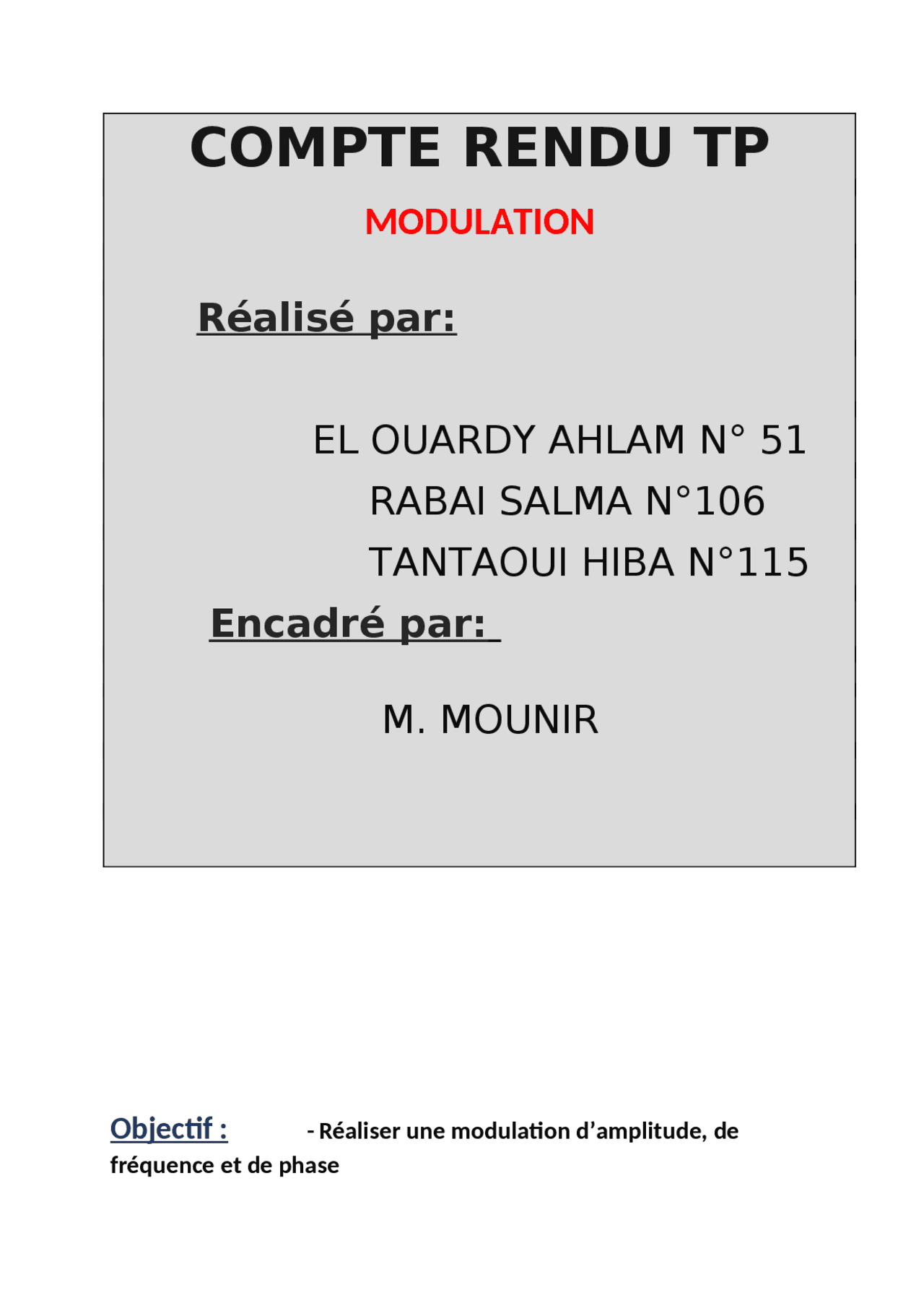

COMPTE RENDU TP
MODULATION
Réalisé par:
EL OUARDY AHLAM N° 51
RABAI SALMA N°106
TANTAOUI HIBA N°115
Encadré par:
M. MOUNIR
Objectif : - Réaliser une modulation d’amplitude, de
fréquence et de phase
pf3
pf4
pf5
pf8
pf9
pfa
pfd
pfe
pff
pf12
pf13
pf14
pf15
pf16
pf17
pf18
pf19
pf1a
pf1b
pf1c
pf1d
pf1e
pf1f
pf20
pf21
pf22
pf23
pf24
pf25
pf26
pf27
pf28
pf29
pf2a
pf2b
pf2c

Partial preview of the text

Download Tps modulation compte rendu and more Study notes Physics in PDF only on Docsity!

COMPTE RENDU TP

MODULATION

Réalisé par:

EL OUARDY AHLAM N° 51

RABAI SALMA N°

TANTAOUI HIBA N°

Encadré par:

M. MOUNIR

Objectif : - Réaliser une modulation d’amplitude, de fréquence et de phase

- Analyser le spectre d’un signal -Démoduler un signal modulé

Question de cours :

1- L’objectif de la modulation est de convoyer un message à distance. Ce message est toujours une basse fréquence, ou un signal se décomposant en basses fréquences. 2- Les types de la modulation : Modulation d’amplitude AM : Comme son nom l’indique ce type de modulation correspond à une modification de l’amplitude de l’onde porteuse par le signal information. Modulation de phase : Comme son nom l’indique ce type de modulation correspond à une variation par saut de phase de l’onde porteuse. Modulation de fréquence FM : Comme son nom l’indique ce type de modulation

Le signal obtenu est rassemblé à celui de l’entré mais décalé en haut.

Partie B : amplification d’une tension

sinusoïdale :

Schéma du montage On règle la tension sinusoïdale à 2V et une pulsation de 1000 rd/s Et l’amplification à 2V

On obtient le graphe suivant : Le signal de sortie a un amplitude égale à deux fois l’amplitude de l’entrée.

Partie D : addition de deux tensions

sinusoïdales d’amplitude différentes et de

même fréquences :

On règle la 1 er tension sinusoïdale à 2V et une pulsation de 1000 rd/s et la 2 eme à 1V et une pulsation de 2000 rd/s

On obtient le graphe suivant : Le signal de sortie a un amplitude égale à la somme des amplitudes des signaux d’entrés.

Le signal de sortie a un amplitude égale à la somme des amplitudes des signaux d’entré.  on change l’amplitude et la phase de la 2 eme tension à 3V et –π/ on obtient le montage suivant :

Le signal obtenu a un amplitude égale à la somme des deux signaux d’entré et de phase égale à la moyenne des deux.

Partie F : modulation d’amplitude avec

porteuse :

On règle la 1 er tension sinusoïdale à 0.8V et une pulsation de 1000rd/s et la 2 eme à 1V une pulsation de 20000 rd/s et la tension continue à 1V

4- D’après le graphe on a l’amplitude max=1.774 et min=0. Donc m = EmaxEmin Emax + Emin = 1.774−0. 1.774+0. =0. 5- Le montage équivalent On obtient le graphe suivant :

Partie G : modulation d’amplitude sans

porteuse DSB :

On règle la 1 er tension sinusoïdale à 1.5V et une pulsation de 1000 rd/s et la 2 eme à 1V une pulsation de 2000 rd/s

4- On l’indice de modulation est supérieur à 1 donc On ne peut pas le déterminer graphiquement 5- Le montage équivalent : On obtient le graphe suivant :

Partie H : modulation de fréquence :

On règle la tension sinusoïdale d’amplitude à 1V de pulsation de 60rd/s et de temps d’échantillonnage 10 − 3 un signal rampe de pente 250 1-L’expression mathématique du signal modulé : s ( t )= 2 cos ¿ ¿ s ( t )= 2 cos ¿ ¿ s ( t )= 2 cos ¿ ¿ s ( t )= 2 cos ¿

On obtient le graphe suivant :
