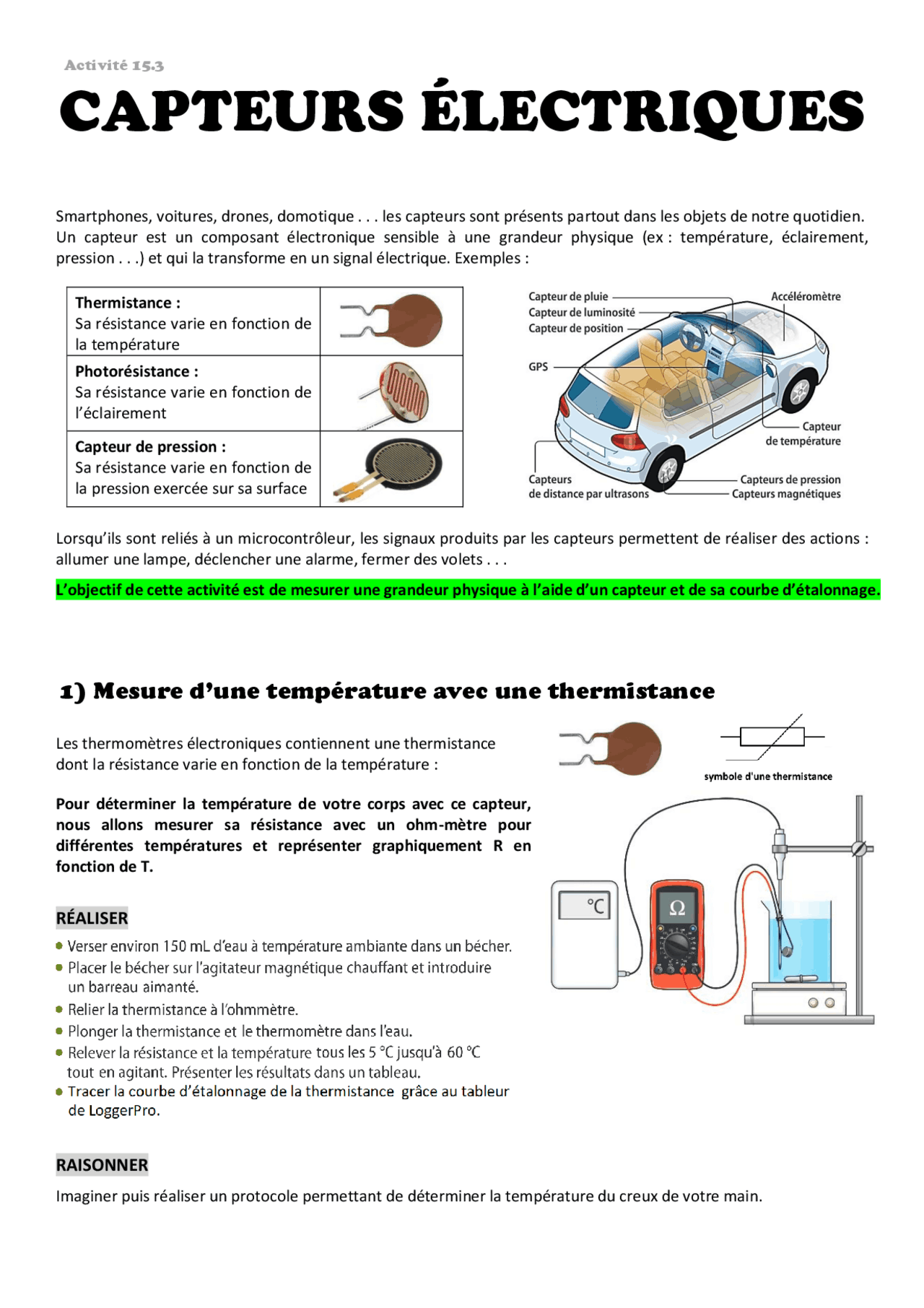

Activité 15.3
CAPTEURS ÉLECTRIQUES
Smartphones, voitures, drones, domotique . . . les capteurs sont présents partout dans les objets de notre quotidien.
Un capteur est un composant électronique sensible à une grandeur physique (ex : température, éclairement,
pression . . .) et qui la transforme en un signal électrique. Exemples :
Thermistance :
Sa résistance varie en fonction de
la température
Photorésistance :
Sa résistance varie en fonction de
l’éclairement
Capteur de pression :
Sa résistance varie en fonction de
la pression exercée sur sa surface
Lorsqu’ils sont reliés à un microcontrôleur, les signaux produits par les capteurs permettent de réaliser des actions :
allumer une lampe, déclencher une alarme, fermer des volets . . .
L’objectif de cette activité est de mesurer une grandeur physique à l’aide d’un capteur et de sa courbe d’étalonnage.
1) Mesure d’une température avec une thermistance
Les thermomètres électroniques contiennent une thermistance
dont la résistance varie en fonction de la température :
Pour déterminer la température de votre corps avec ce capteur,
nous allons mesurer sa résistance avec un ohm-mètre pour
différentes températures et représenter graphiquement R en
fonction de T.
RÉALISER
RAISONNER
Imaginer puis réaliser un protocole permettant de déterminer la température du creux de votre main.
