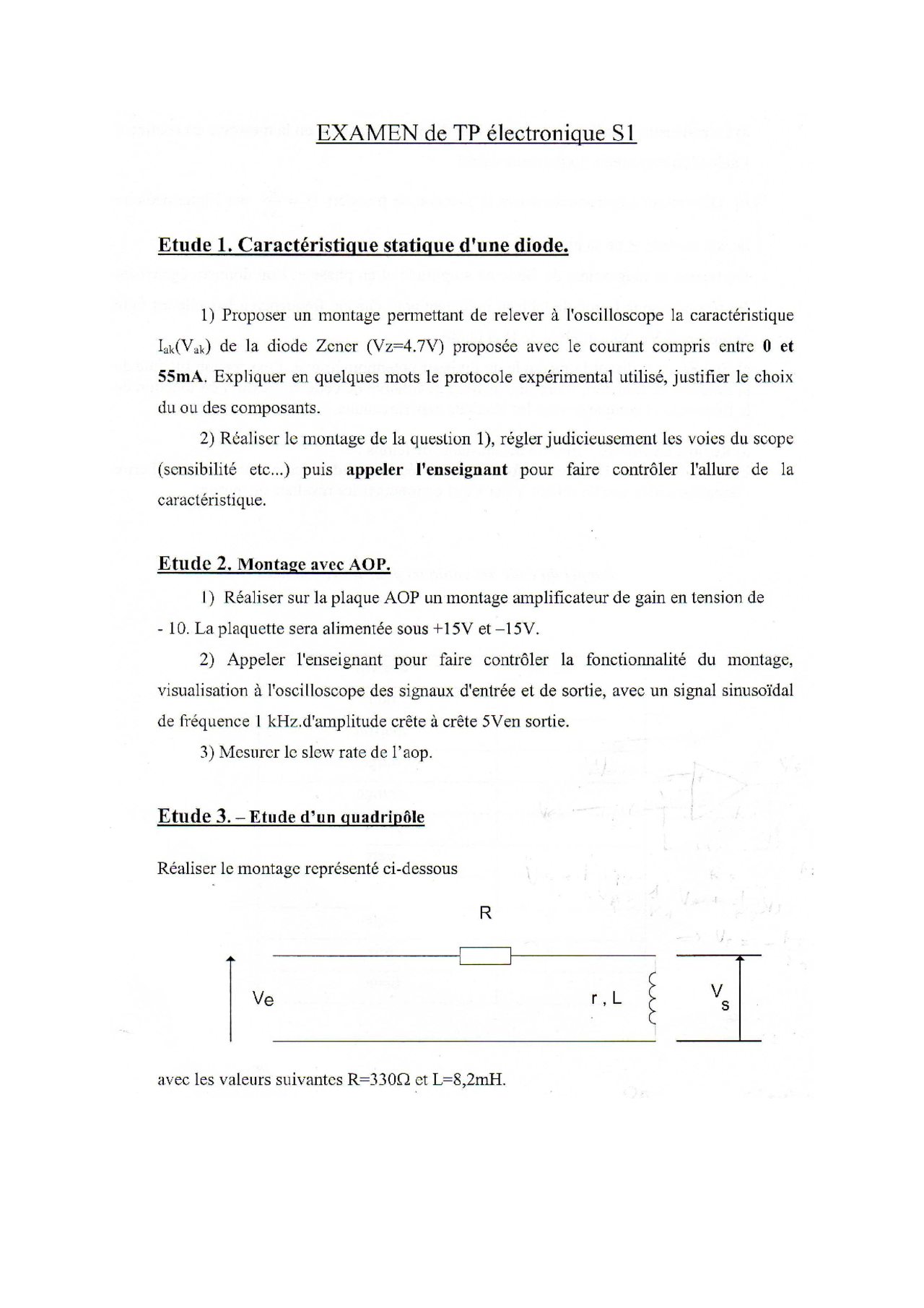

EXAMEN de TP électronique S1 Etude 1. Caractéristique statique d'une diode. 1) Proposer un montage permettant de relever à l'oscilloscope la caractéristique Lx(Vax) de la diode Zener (Vz=4.7V) proposée avec le courant compris entre 0 et 55mA. Expliquer en quelques mots le protocole expérimental utilisé, justifier le choix du ou des composants. 2) Réaliser le montage de la question 1), régler judicieusement les voies du scope (sensibilité etc.) puis appeler l'enseignant pour faire contrôler l'allure de la caractéristique. Etude 2. Montage avec AOP. 1) Réaliser sur la plaque AOP un montage amplificateur de gain en tension de - 10. La plaquette sera alimentée sous +15V et -15V. 2) Appeler l'enseignant pour faire contrôler la fonctionnalité du montage, visualisation à l'oscilloscope des signaux d'entrée et de sortie, avec un signal sinusoïdal de fréquence 1 KHz.d'amplitude crête à crête 5Ven sortie. 3) Mesurer le slew rate de l’aop. Etude 3. - Etude d’un quadripôle Réaliser le montage représenté ci-dessous V Ve r,L s avec les valeurs suivantes R=3300 et L=8,2mH.
